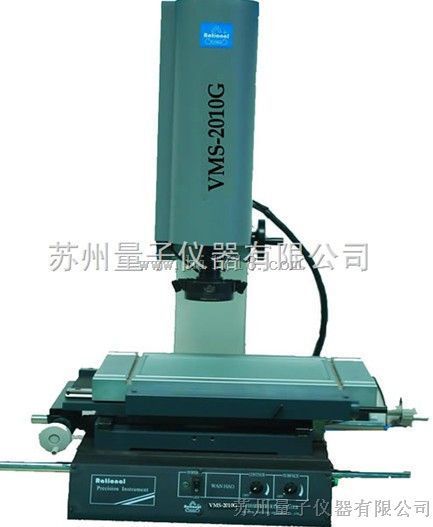

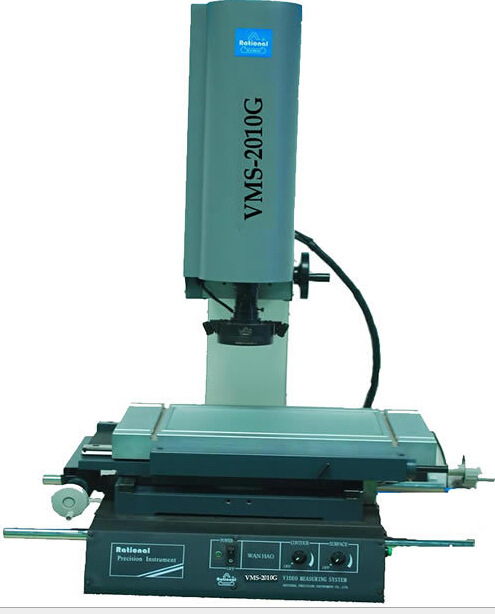

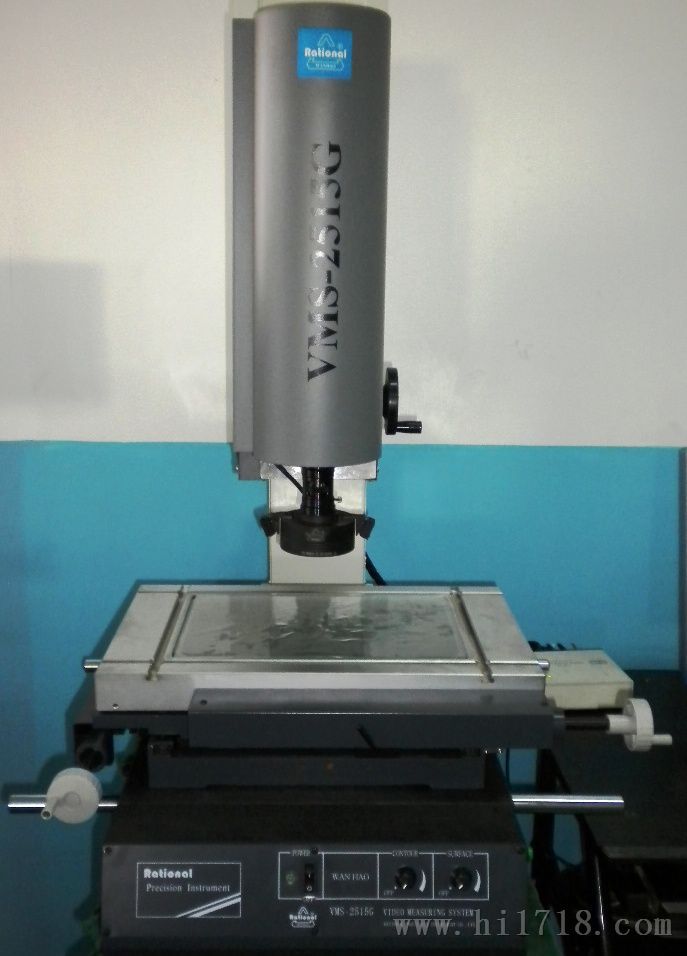

G型(标准型)影像仪VMS-2010G/台湾万濠上门培训

G型(标准型)影像仪系列

产品用途

影像测量仪适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。

产品特点

影像测量仪具体多种数剧处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件M2D/QIM3008可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统.

技术规格参数

仪器型号

VMS-2010G

工作台

金属台尺寸(mm)

404*228

玻璃台尺寸(mm)

260*160

运动行程(mm)

200*100

仪器重量(kg)

110

外形尺寸(长*宽*高)mm

540*560*850

Z轴升降行程(mm)

150 (特殊订购达400)

X、Y、Z数显分辨力

0.5μm

X、Y坐标示值误差

(3+L/75) μm (L为被测长度，单位：mm)

影
  像
  系
  统

摄像机

彩色1/3〞CCD摄像机

视频总倍率

33X--195X

变倍物镜倍率

0.7X--4.5X

物方视场

8.1mm--1.3mm (物方视场为对角线的长度)

表面光源与透射光源均用LED，亮度可调

电 源

AC 100-240V 50/60Hz

功 率

50 W (不包含电脑)

测
  量
  与
  瞄
  准
  系
  统

VMS-G/Ⅰ(选)基本型

十字线产生器/DC3000/DC200(二选一)/微型打印机(选购)

VMS-G/Ⅲ(选)标准型

M2D-IMG/USB-302/客户自备电脑

VMS-G/Ⅳ(选)增强型

M3D-MB软件/标准球/USB-303/RENISHAE简易测头/电脑(选配)/17"显示器(选配)

仪器配件

仪器配件

1X镜筒(标配)

0.5X镜筒(选配)

工作距离

变倍镜头

0.7X~4.5X

0.7X~4.5X

mm

附加镜

视频倍率

物方视场(mm)

视频倍率

物方视场(mm)

0.5X (选配)

16.5X--97.5X

16.2--2.6

8.3X--48.5X

32.4--5.2

189

1X (标配)

33X--195X

8.1--1.3

16.5X--97.5X

16.2--2.6

108

2X (选配)

66X--390X

4--0.7

33X--195X

8.1--1.3

38

建议放置台: 载重需要 ≥350kg 尺寸(长X宽X高)1000*600*500(mm)
