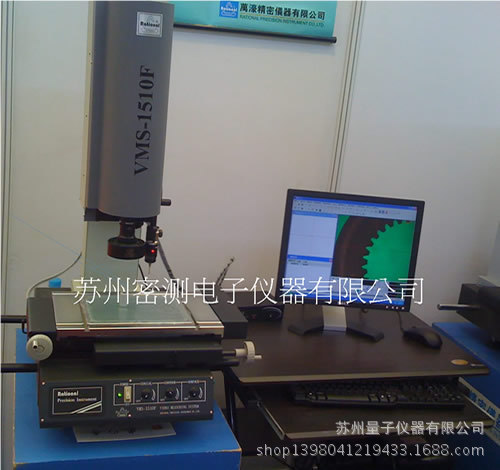

万濠影像仪VMS-1510F 测量范围150*100mm
技术参数：
仪器型号 | VMS-1510F |
工
作
台 | 金属台尺寸（mm） | 354*228 |
玻璃台尺寸（mm） | 210*160 |
运动行程（mm） | 150*100 |
仪器重量（kg） | 100 |
外型尺寸 长*宽*高（mm） | 756*540*860 |
测量与瞄准系统 | 摄像机：彩色1/2"CCD摄像机 显示器：17英寸彩色显示器（选购） |
双焦物镜倍率（美国NAVITAR）：0.7—4.5X 工作距离：92mm |
电视总倍率：30—190X 物方视场：10.6—1.6mm |
双十字线发生器 数显解析度：0.0005mm |
Z轴调焦升降：150mm X.Y坐标示值误差≤（3+L/75）μm（L为被测长度单位:mm） |
照明：表面光源与透射光源均用LED，亮度可调 电源：220V（AC），50HZ，30W |
仪器标准配备及选购件（0.5X附加镜，2X附加镜，特殊配备0.5X镜筒） |
仪器配件 | 1X镜筒（标准配备） | 0.5镜筒（选购） | 工作距离（mm） |
双焦镜 | 0.7X—4.5X | 0.7X—4.5X |
附加镜 | 视频倍率 | 物方视场（mm） | 视频倍率 | 物方视场（mm） |
0.5X（选） | 15X—95X | 20—3.2 | 7.5X—48X | 40—6.4 | 175 |
标准配备 | 30X—190X | 10—1.6 | 15X—95X | 20—3.2 | 92 |
2X（选） | 60X—380X | 5—0.8 | 30X—190X | 10—1.6 | 36 |
| | | | | | | |
M2D-AT二维影像自动判别测量软件是我公司开发的WINDOWS二维测量应用软件，可以对二维测量的座标进行视觉化分析处理，应用于各种工、模具的测量向工程。广泛用于具有RS232介面和S端子的二维测量仪器仪表。 |
软件共同特点： |
☆多点测量点、线、圆、弧、椭圆，提高测量精度。
☆ 座标平移和座标摆正，测量更加方便快捷，提高测量效率。
☆ 方便快捷的元素组合功能，用户只需简单的点选图形就可组合出点、线、圆、距离、角度。
☆ 巨集指令，同一种工件批量测量更加方便快捷，提出高测量效率。
☆ 测量数据直接发送到AutoCAD中，测量的图形可以dxf文档保存。
☆ 测量数据可发送到Excel中，进行统计分析，可画出简单的Xbar-S管制图，求出Ca，等各种参数。
☆ 多种语言界面切换。
☆ 记录用户程序、编辑指令、教导执行。 |
功 能： |
☆元素测量：多点测量点、线、圆、弧、角度、椭圆，规定点数测量矩形，自动识别点、线、圆、弧。
☆ 元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。
☆ 元素预置：点、线、圆、弧。
☆ 图形处理：座标平移，工件摆正。
☆ 任意轴摆正，座标系重置。
☆ 图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除。
☆ 设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除。
☆ 设置影像的灰度，饱和度，对比度，影像保存为BMP格式。
☆ 多种寻边模式，电脑自动取点，自动识别圆、弧大大提高采点速度。
☆ 影像支持S端子输入；影像大小640*480mm。 |
电脑配置：
☆硬件需求：P4 1.7G 内存：128M以上； 显存：32M以上；提供一个串行口；提供一个USB接口；
☆屏蔽分辨率为1024*768(最佳)；屏幕色彩品质为24位或32位元
☆操作系统：Windows2000，Windows XP
☆应用软件：建议提供Excel，Auto CAD |
