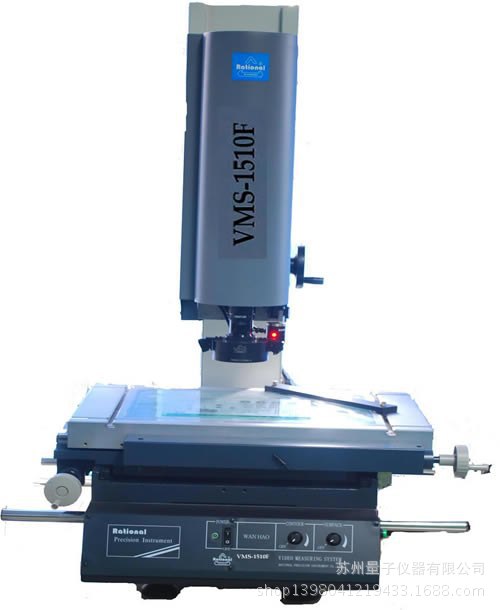

经销代理万濠手动影像仪F型VMS-1510F

F型(增强型)影像仪系列

产品用途

影像测量仪适用于以二维坐标测量为目的的一切应用领域，广泛应用于在机械、电子、仪表、塑胶等行业。

产品特点

●多种形式光源，保证满足多样性测量需求
  ● 软件辅助调光，便于使用者知道光栅否过度饱和
  ● 激光指示器专利技术方便对焦和定位
  ● 可实现高度辅助测量

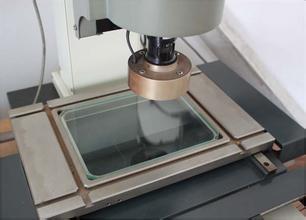

  ● 采用T型槽工作台，方便各种夹治具的安装，不受限制(VMS-1510F机型除外)
  ● 光栅尺分辨力为0.5μm
  ● 脚踏开关与软件配合，操作更简便
  ● 可选配：十字线、DC3000数显表、同轴光镜头、智能倍率识别镜头、电脑

技术规格参数

仪器型号

VMS-1510F

工作台

金属台尺寸(mm)

354*228

玻璃台尺寸(mm)

210*160

运动行程(mm)

150*100

仪器重量(kg)

100

外形尺寸(长*宽*高)mm

540*560*850

Z轴升降行程(mm)

200(特殊订做至400)

X、Y、Z数显分辨力

0.5μm

X、Y坐标示值误差

(2.5+L/100)μm(L为被测长度，单位：mm)

影
  像
  系
  统

摄像机

1/2〞彩色CCD摄像机

变倍镜头

变倍镜头/带同轴光变倍镜头(二选一)

变倍物镜倍率

0.7X--4.5X

视频倍率

23.5X---148X

物方视场

11.1mm--1.7mm (物方视场为对角线的长度)

表面光源与透射光源均用LED，亮度可调

电 源

AC110V-----220V 50/60Hz

功 率

50 W(不包含电脑)

测
  量
  与
  瞄
  准
  系
  统

VMS-F/Ⅰ(选)基本型

十字线产生器/DC3000/微型打印机(选购)

VMS-F/Ⅱ(选)标准型

QIM3008软件/USB-302/客户自备电脑

VMS-F/Ⅲ(选)增强型

QIM3008软件/标准球/M3D-MB软件/USB-303/RENISHAW简易测头/电脑(选配)/17 "显示器(选配)

仪器配件

仪器配件

1X镜筒(标配)

0.5X镜筒(选配)

工作距离

变倍镜头

0.7X~4.5X

0.7X~4.5X

mm

附加镜

视频倍率

物方视场(mm)

视频倍率

物方视场(mm)

0.5X(选配)

11.8X--74X

22--3.4

5.9X--37X

44--6.8

175

1X(标配)

23.5X--148X

8.1--1.3

16.5X--97.5X

16.2--2.6

92

2X(选配)

47X--296X

5.5--0.9

23.5X--148X

11.1--1.7

36

建议放置台：载重需要 ≥350kg 尺寸(长*宽*高)1000*600*500(mm)

注：物方视场为对角线长度；参数为标配，非标配询问客服
