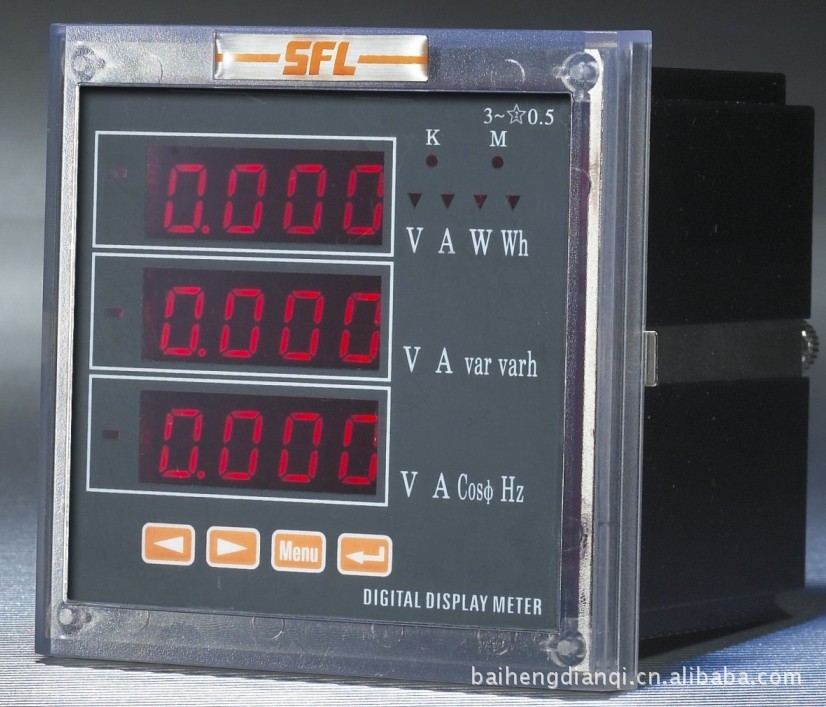

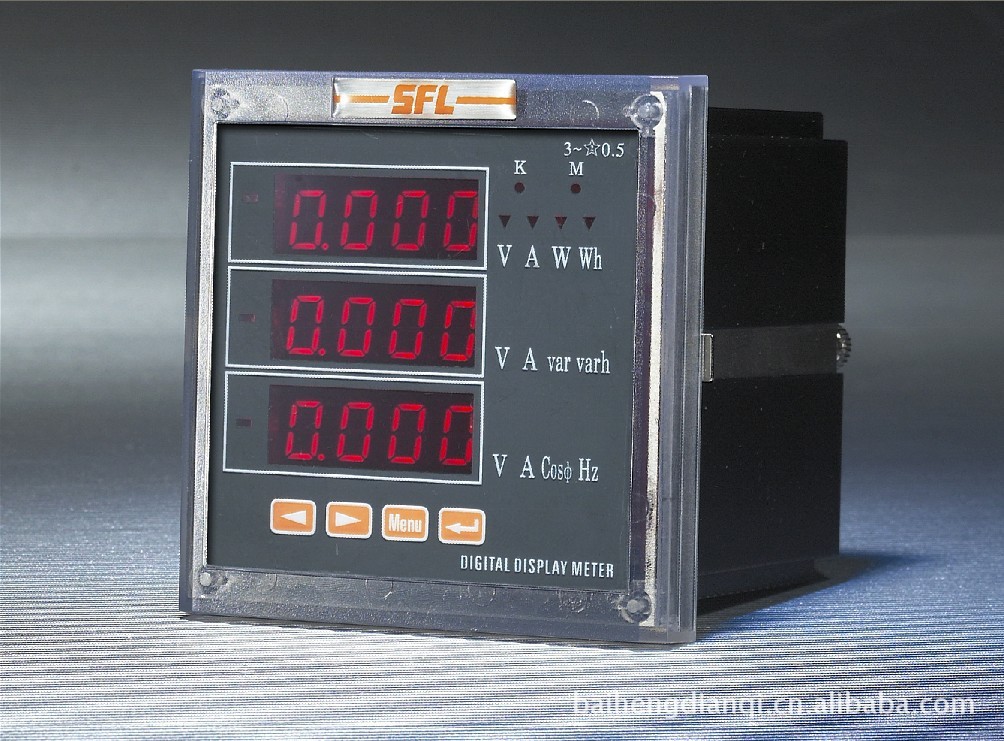

本系列多功能电力仪表:是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、智能建筑。测量等级为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议
二、主要参数
输人测量显示（网络;三相三线、三相四线）
★电压:
额定值：ACl00V、220V、380V(订货时请说明)
过负荷持续：1.2倍 瞬时：2倍／1s
功耗<1VA(每相)
阻抗>300kΩ
精度：精度等级0.2
★电流
额定值AClA、5A(订货时请说明)
过负荷持续：1.2倍 瞬时：10倍／10s功耗
阻抗<20mΩ
精度：精度等级0.2
★频率：50Hz，精度0.1Hz
★功率：有功、无功、精度0.5级
★电能：四象限电能有功精度0.5%，无功精度l%。
★显示：2排、3排、4排LED切换显示
★电源
辅助电源：AC、DC 80V~270V
功耗<4VA
★输出
★数字接口Rs-485、MODBUS—RTU协议
★脉冲输出2路电能脉冲输出，光耦输出
★环境
★工作环境：-10～55℃，相对湿度不大于93%，无腐蚀气体
★储存环境：－20～75℃境
★安全
★耐压：输入和电源>AC2kV，输入和输出>AC2Kv。
★绝缘：输入、输出、电源对机壳>5MΩ
★外形
★外型尺寸120*120*80mm(长、宽、深)
★开孔尺寸112*112(mm)
三、主要特点
★直接从电流、电压互感器接入信号；
★可任意设定PT/CT变比；
★仪表显示可滚动设置；
★多块仪表可设置不同地址；
★可通讯接入SCADA、PLC系统中；
★发光二极管显示，可视度高；
本公司所有仪表尺寸：
16槽形，外形尺寸160mm×80mm×118mm，面板嵌入式安装，屏装开口尺寸 151mm×76mm
46槽形，外形尺寸120mm×60mm×120mm，面板嵌入式安装，屏装开口尺寸 115mm×55mm
42方形，外形尺寸120mm×120mm×80mm，面板嵌入式安装，屏装开口尺寸 111mm×111mm
5槽形，外形尺寸96mm×48mm×112mm， 面板嵌入式安装，屏装开口尺寸 91mm×45mm
6方形，外形尺寸80mm×80mm×76mm， 面板嵌入式安装，屏装开口尺寸 76mm×76mm
A方形,外形尺寸72mm×72mm×74mm， 面板嵌入式安装，屏装开口尺寸 67mm×67mm
9方形,外形尺寸96mm×96mm×118mm， 面板嵌入式安装，屏装开口尺寸 91mm×91mm
微方形，外形尺寸48mm×48mm×50mm， 面板嵌入式安装，屏装开口尺寸 45mm×45mm
订货时，请详细写明所需型号、输入信号变比
上海苏非尔电气仪表有限公司公司主营产品：多功能谐波表、多功能付费率表、多功能网络电力仪表、多功能电力仪表、电能表、数显电压表、电流表、频率表、功率表、功率因素表;KS系列、KA系列、KAS系列、KBP系列拔码开关.
本公司所有仪表尺寸：
16槽形，外形尺寸160mm×80mm×118mm，面板嵌入式安装，屏装开口尺寸 151mm×76mm
46槽形，外形尺寸120mm×60mm×120mm，面板嵌入式安装，屏装开口尺寸 115mm×55mm
42方形，外形尺寸120mm×120mm×80mm，面板嵌入式安装，屏装开口尺寸 111mm×111mm
5槽形，外形尺寸96mm×48mm×112mm， 面板嵌入式安装，屏装开口尺寸 91mm×45mm
6方形，外形尺寸80mm×80mm×76mm， 面板嵌入式安装，屏装开口尺寸 76mm×76mm
A方形, 外形尺寸72mm×72mm×74mm， 面板嵌入式安装，屏装开口尺寸 67mm×67mm
9方形, 外形尺寸96mm×96mm×118mm， 面板嵌入式安装，屏装开口尺寸 91mm×91mm
微方形，外形尺寸48mm×48mm×50mm， 面板嵌入式安装，屏装开口尺寸 45mm×45mm
订货时，请详细写明所需型号、输入信号变比
订货时，请详细写明所需型号、输入信号变比，输出要求以及扩展功能模块等相关内容。
