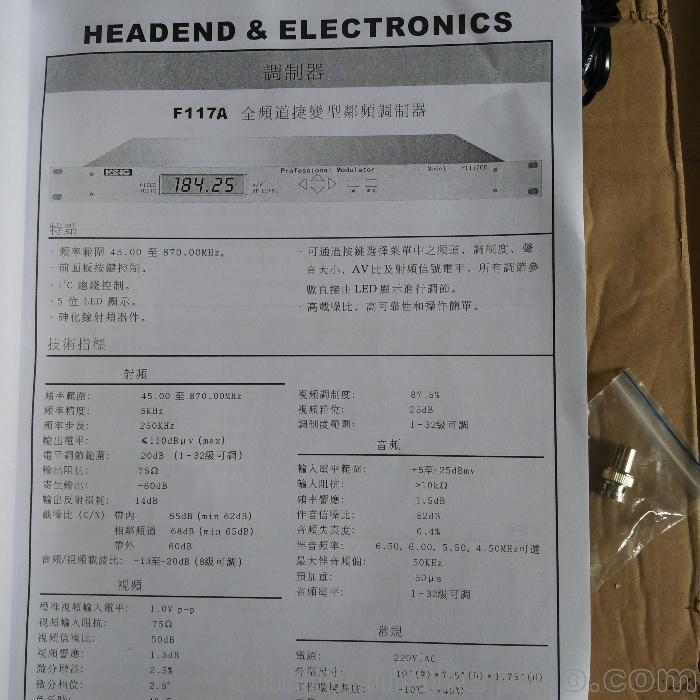

广电信号调制器 恒河F117A全频道智能邻频捷变调制器 前端用件
性能特点
1。 45.00至870.00 MHz ( 920 MHz )。
2.· 前面板按键控制。
3· I2C总线控制。
4· 双行20位液晶显示。
5· 砷化镓射频器件。
6· 可通过按键选择菜单中之频率调制度 、伴音频偏、音频/图像载波比(AV比)、射频信号电平。所有调节参数直接由液晶(LCD)显示进行调节。
7· 高载噪比、高可靠性和操作简单。
技术指标
射频：
频率范围： 45.00MHz至870.00MHz
频率精度： 5KHz
捷变步长： 250 KHz
输出电平： 113dBμv（max）
电平调节范围： ≥20dB
输出阻抗： 75Ω
寄生输出： -62dB
输出反射损耗： 14dB
载噪比（C/N）带内 70dB（min 65dB）
相邻频道 74dB（min 70dB）
带外 60dB
中频
图像中频输出频率： 38.00MHz
图像中频输出电平： 75dBμv
伴音中频频率： 32.40MHz
音频/视频载波比： -13至-20dB
视频
标准视频输入电平： 1.0V p-p
视频输入阻抗： 75Ω
视频信噪比： 53dB
视频响应： 1.0dB
微分增益： 2.5%
微分相位： 2.5°
色延时： 40nS
视频调制度： 87.5%(72.5%～90%共8级)
输入视频电平： 1～60级调节范围
音频
输入电平范围： +5至+25dBmv
输入阻抗： >10kΩ
频率响应： 1.0dB
伴音信噪比： 55dB
音频失真度： 0.4%
带间频率： 6.5MHz±500Hz
最大伴音频偏： 50KHz
预加重： 50μs
输入音频电平： 1～60级调节范围
常规
电源： 220V.AC
外型尺寸： 19"(W)×12.6"(D)×1.75"(H)
工作环境温度： -10℃～+40℃
重量： 约4.0kg
