电动丝杆导轨 直线导轨滑台 丝杆滚珠导轨 直线滑轨 惠州厂家
丝杆滑台XH-60-SG-L650mm型号产品参数
产品型号:XH-60-SG
额定扭矩:
4.2N.m
额定推力:600 N
传动方式:滚珠螺杆
重复定位精度:±0.02
螺杆直径:20 mm
螺杆导程:20 mm
最高速度:1000 mm
有效行程:1-1500 mm
水平搬运:80 KG
垂直搬运:30 KG
滑台长度:650mm
星火主要滑台分类为两种:
一种是同步带型驱动滑台;型号代码为:XH-30-TB和XH-60-TB
一种是丝杆驱动滑台;型号代码为:XH-30-SG和XH-60-SG
注示:
XH:表示公司拼音缩写产品代码
数字:表示水平负载:如30表示水平负载30kg,60表示水平负载60kg,80表示水平负载80kg。
TB:表示同步带驱动。
④SG:表示丝杆驱动。
备注:垂直负载,一般取水平负载的1/2.
直线滑台内部结构分为:
同步带式和滚珠螺杆式。
同步带式:直线滑台的传动方式由皮带和直线导轨完成。
滚珠螺杆式:直线滑台的传动方式由滚珠螺杆和直线导轨完成。
就当前广泛使用的直线滑台可分为2类型:同步带型和滚珠丝杆型。
同步带型直线滑台主要组成由: 皮带、直线导轨、铝合金型材、联轴器、马达、光电开关等。

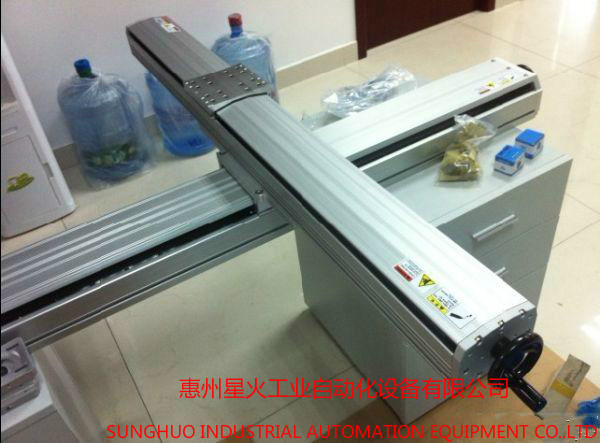

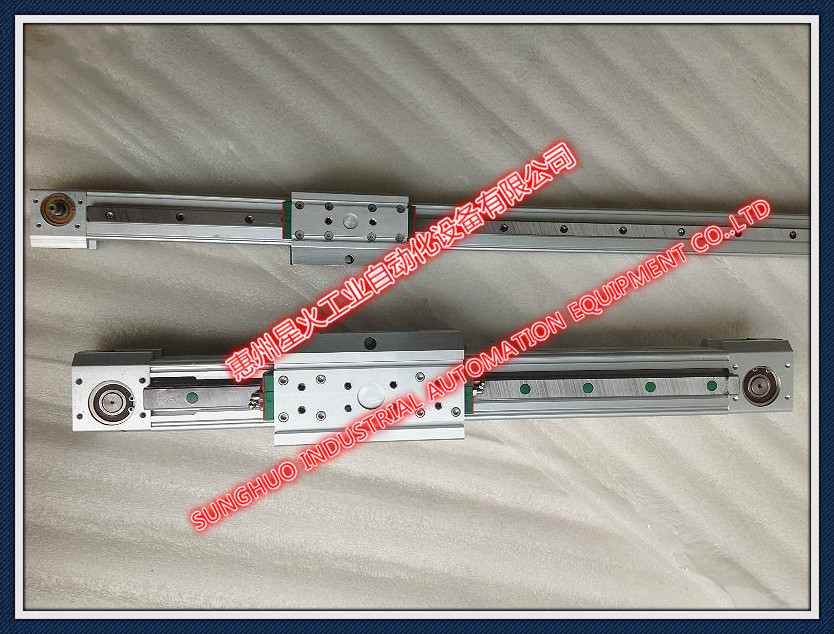

产品图片展示:单轴滑台可以组合成模组

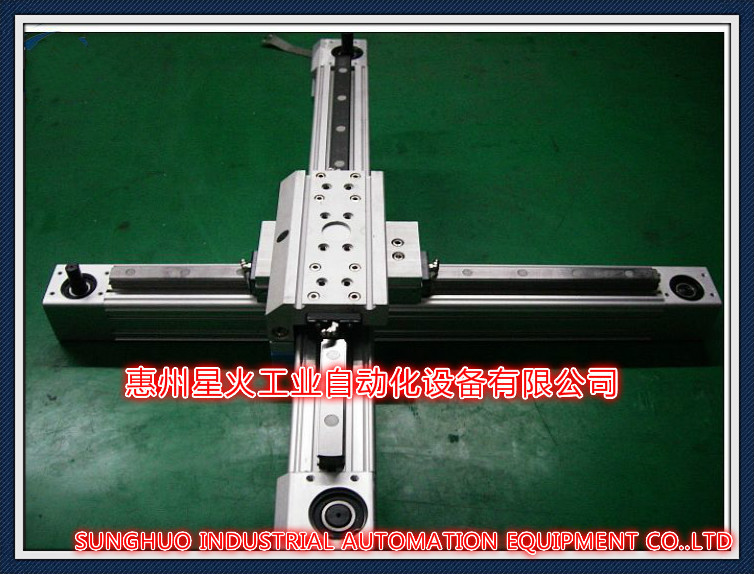

十字滑台模组:

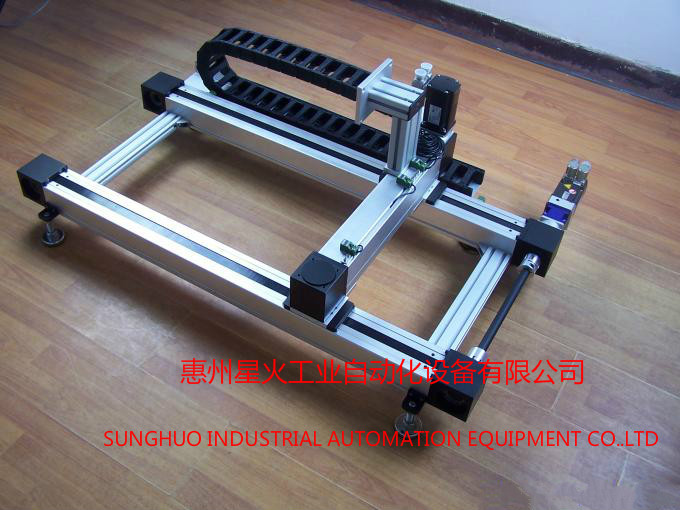

多轴滑台模组:

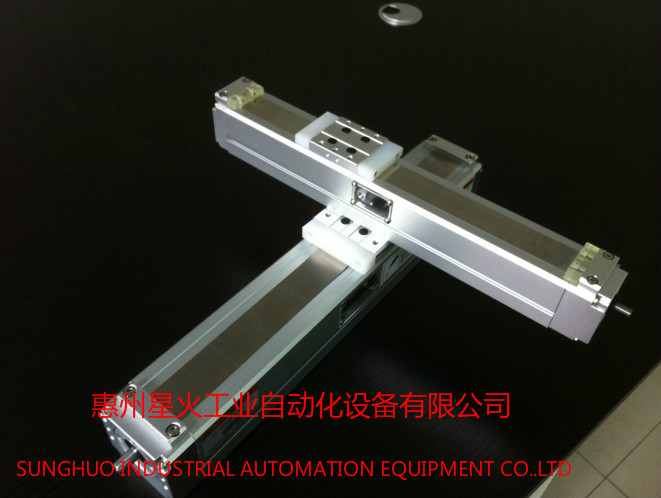

两轴滑台:

同步带模组:



丝杆型的工作原理:
丝杆型的工作原理是:1.滚珠丝杆是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。滚珠丝杠由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动,这是滚珠螺丝的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,滚珠丝杠被广泛应用于各种工业设备和精密仪器。可在高负载的情况下实现高精度的直线运动.
2.直线导轨又称滑轨、线性导轨、线性滑轨,用于直线往复运动场合,拥有比直线轴承更高的额定负载, 同时可以承担一定的扭矩,可在高负载的情况下实现高精度的直线运动.结构,精度高;精密级导轨板,
3.铝合金型材 铝合金型材滑台外形美观、设计合理、刚性好、性能可靠,是组合机床和自动线较理想的基础 动力部件动态性能好.滑台刚度高,热变形小,进给稳定性高,从而保证了 加工状态下(负荷下)的实际精度。

售后服务备注:
本产品自出厂出货日起,在正常使用情形下(即非人为损坏)保修一年。
若因人为因素或其它不正常使用所造成之损坏,慨不在保修范围内。
本产品出厂后严禁自行拆卸,一经拆卸慨不负保修责任。
建议客户,电动滑台每行走距离100公里时应补充润滑油。
