本机床采用框架式卷板机结构，设计合理，使用效率高，操作方便。

上辊座带辅助拆卸功能；

上辊座两侧导轨垫块与机架之间带导向轨道。

工件带辅助出料功能。

上辊平衡采用油缸辅助顶起功能。

设备主体结构式由上辊装置、下辊装置、托辊装置、主传动装置、左右侧机架、上横梁、活动横梁和底盘等组成。

主辊装置

上辊装置由主油缸、上辊轴承座、上辊等组成。

两主油缸提供卷制板材所需的加压力，主油缸工作压力为19.5MPa。上辊轴承座内部镶嵌锡青铜套提高使用寿命。

上辊材质为合金钢42CrMo，粗加工后调质处理，调质硬度HB260~300

下辊装置

下辊装置由下辊、下辊轴承座、下辊输入齿轮、下辊滑动轴承等组成。

下辊材质为优质碳素钢，粗加工后调质处理，HB229~290。

下辊滑动轴承选用SF-1自润滑复合材料。

下辊主传动为卷板提供动力，通过减速机输出齿轮、下辊输入万向节、开式传动扭矩至下辊。

托辊装置

托辊装置由托辊、丝母丝杆、斜楔机构等组成。

托辊材质为45钢，调质处理，硬度HB190～220、辊子表面硬度低于下辊辊子表面硬度，且表面车削螺旋槽，有效防止了下辊的氧化皮、杂质损坏下辊的工作表面。托辊共一组每组四根，根据卷制板材规格的负荷大小，进行上下调节，补偿下辊挠度。

主传动装置

主传动装置由主电机、减速机、分动箱、万向节等组成，万向节驱动两只下辊。

主传动可以正反转，为板材的卷制提供卷制扭矩。

辅助出料装置

辅助出料装置由底座、顶料油缸、导杆、托料轮等组成。

辅助出料油缸活塞杆镀铬处理。托轮托起工件，便于制品沿辊子轴向方向取出

上横梁、活动横梁、侧机架、底盘

上横梁、活动横梁、侧机架、底盘为钢板焊接件，焊后振动去除应力。机架整体退火。

上横梁用来安置两主油缸主油缸的活塞连接在活动横梁上，带动活动横梁施压。

底盘采用框架结构，抗扭断面系数高，安装、调试方便。

配套设备

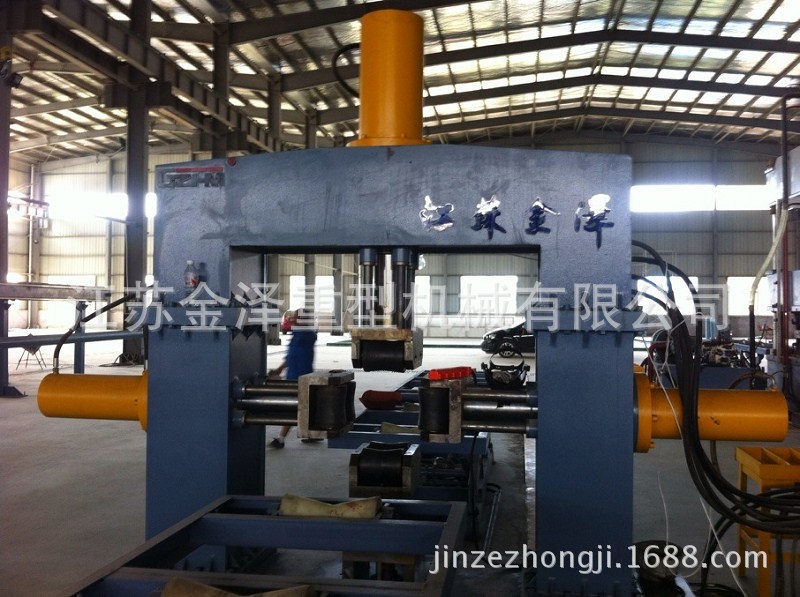

HF35×φ600×18000四缸液压圆型合缝机

本机为四缸式液压合缝机,主要用于对卷制管类零件进行校圆、合缝等工艺用途。

本机有独立的动力机构和电气系统,电气采用继电器控制,并采用按钮集中控制方式。

1. 1. 机身采用整体钢板焊接结构，焊后经退火时效处理，消除应力；导柱均表面中频淬火处理，永远不会出现拉伤现象。
2. 2. 三个方向压制吨位由单独一只活塞缸实现；活塞杆表面经中频淬火处理，使用寿命长，油缸采用进口材料密封。
3. 3. 液压系统采用先进的插装集成系统；配置独立的油液过滤装置；
4. 4. 机器模具生产厂按常规要求设计，用户确认后生产。
5. 5. 油泵为恒功率柱塞泵，选用启东高压油泵厂生产；
6. 6. 电机选用国内知名电机厂生产；
7. 7. 电气系统选用西门子电器控制。
