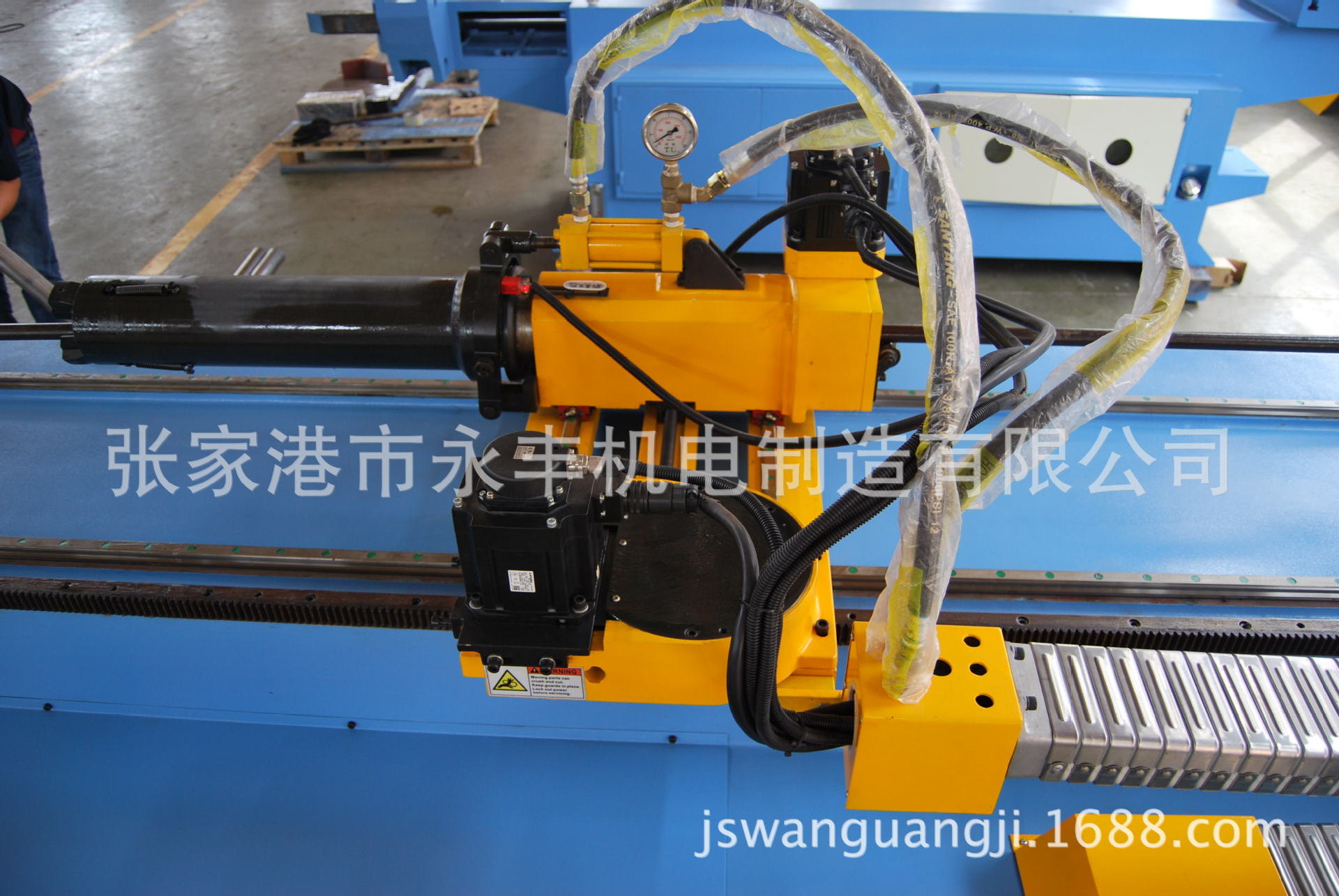

实拍细节图
![undefined](http://i04.c.aliimg.com/img/ibank/2014/933/296/1750692339_2031025392.jpg?__r__=1413377268496)

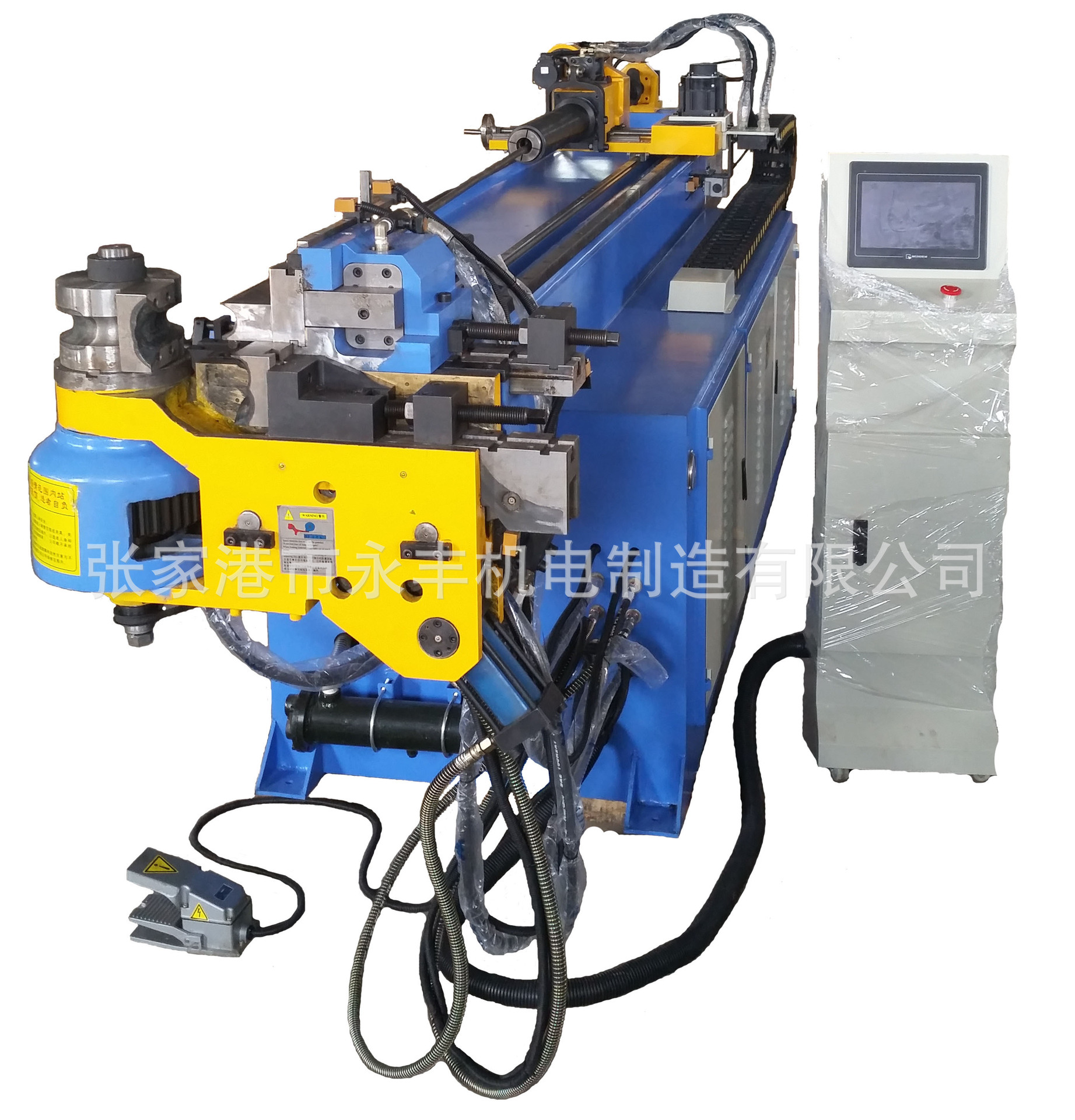

DW50-1-2CNC
一、机械主要技术参数:
数值名称: | 参数值 |
最大弯管能力 | f50´2 A3 |
弯曲半径范围 | R25-250 |
最大弯曲角度 | 195° |
最大弯曲长度 | 2100 |
弯曲速度 | 60°\\sec |
弯管转角精度 | 0.1? |
系统额定压力 | 12Mpa |
油泵排量 | 14L/min |
司服马达功率 | 400W |
自动送料伺服马达功率 | 1.5KW |
电机功率 | 5.5KW |
机器外形尺寸 | 4000×1100×1400 |
机器重量 | 2000kg |
液压油 | 32#抗磨液压油(冬天) |
| 46#抗磨液压油(夏天) |
二、机械主要构件及主要元器件:
3.1机械主要结构由优质钢板焊接而成,强度高,钢度大。
3.2结构件采用打砂方式除锈并喷有防锈漆。
3.3触摸屏采用台湾原产海特克有限公司生产的10.4英寸“海特克”,英文为“HITECH”。
3.4采用台达公司进口的PLC程序机和伺服驱动器,伺服电机为台湾原产VGM,结构紧凑、精度高、使用寿命长。
3.5接近开关和编码器分别为日本“omron”欧姆龙和日本“NEMICOM”内密控,密封性能强。
3.6油泵和电磁阀分别来自台湾著名品牌“液压朝田”和日本“榆次油研”,油位高度有清晰直观的显示。
三、 原理介绍:
本机由主传动机构、芯棒机构、顶料机构、夹料机构、小车送料装置、伺服转角装置、电气系统及液压系统等主要部分组成。工作时,由电动机带动油泵旋转,供给压力油,并由触摸屏设置参数,微电脑(PLC)发出指令,控制各电磁阀的开启、关闭,使各油缸按一定顺序和规律动作,以达到高精度弯制空间立体管的目的。
四、机械主要功能:
4.1程式编写及输入均直接在人机对话式触控屏幕上进行,所有讯息说明均可自行选择以中文显示。
4.2程式和资料有密码保护功能。
4.3转角和送料为电机伺服控制。
4.4机械控制系统有加工计数功能及故障自诊功能。
4.5机械具有安全防护和急停保护功能。
![公司介绍图标](http://i04.c.aliimg.com/img/ibank/2014/248/878/1689878842_1733361188.jpg?__r__=1410888608923)
我公司是一家专业从事管型材加工机械生产的制造型企业。始建于1992年,是专业制造管材加工设备的生产厂家,公司拥有自己的设计和生产团队,产品均通过ISO9001质量体系认证,CE认证。公司自07年始,公司已发展到3个生产厂区,和4个分公司,拥有出口许可证和自主出口权,大批设备先后出口到东南亚以及南美洲。
严格的品质管理、完善的售后服务、合理的市场价格,是永丰成为业内标杆企业的首要前提。
公司实力雄厚,力求不断创新开发,经过多年努力摸索,汲取国内外先进机械设计理念,先后研发弯管机SB系列、切管机MC系列、缩管机TM系列、铝切机ES系列、倒角机EF系列、多功能滚圆机GY系列等其他管类加工..
