脚踏电动两用风机（DJF-1电动脚踏两用风机）

一、脚踏电动两用风机产品简介

脚踏电动两用风机（DJF-1型电动脚踏两用风机）是人防工事，防空地下室在战时电源被毁，敌方使用原子、化学或细菌武器的情况下，采用滤毒式通风设备。其技术指标的重点，是保证战时人力驱动情况下，满足400人单元的滤毒式通风要求，同时，考虑到平、战结合，可利用人力驱动电源为人防工事、地下旅馆、餐厅和商场等进行通风换气。

二、脚踏电动两用风机主要技术

1、战时（脚踏驱动）
在四个人驱动，脚踏转速为n=40转/分时。
风量：Q≮1200立方公尺/小时
风压：（全压）：P≮120毫米水柱
四个一般体力的人，能连续运转20分钟以上。
2、平时（电动）
用Y90S-4电动机传动（电机功率N=1。1千瓦，转速n=1400转/分，电源为三相380伏）
风量：Q=2600~3060立方米/小时墙
风压（全压）P=90~60毫米水柱

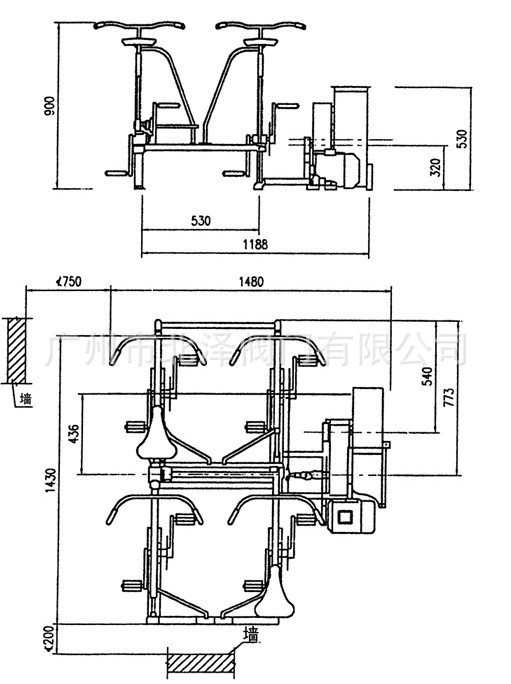

三、脚踏电动两用风机产品尺寸

四、DJF-1型脚踏电动两用风机 安装

1.安装前应仔细检查通风机各连接部分，叶片与机壳是否有碰擦现象。按图校正风口与叶轮之间间隙尺寸，而保持为水平位置。
2.如机架为散装件装箱，则应先将散装件按DJF-1型风机外形尺寸图整装成机架后，按图示地脚螺栓尺寸，共(11处)分别将机架及增速箱固定到位，尽量使两轴线同心并在其连接处“铰链联轴器”上装园推销。然后按使用说明书维护保养一节进行电动、脚踏变换工况(工况变换手把设在增速箱一侧)试运转。

五、DJF-1型脚踏电动两用风机 维护保养

脚踏电动两用风机的经常工作方式是电动。只有在战时才使用脚踏。但一旦使用，都是危急情况，要确保能可靠运转，所以，平时要加强维护保养，特别是各运动部分。
1.检查齿轮箱有无漏油和渗油，必要时更换密封垫圈。
2.对链条、牙盘和飞轮均要定期加润滑油，不使锈蚀。
3.检查支架部分结构，有否锈蚀损坏或失落紧固件。
4.齿轮箱维护：打开齿轮箱检查润滑油，若已变质，则倒尽后加新的120号机油，若油量不足，则加添到油平面与轴的下表面齐平。然后由一人慢速运转，检查有否相擦或撞击声。若无故障，则四个人同时运转5分钟，若有故障，应及时进行修理或更换零件。
5.风机长期不使用，将皮带卸下，或将电机底板调松，使皮带松驰。
上述保养工作每季度进行一次，湿热天一至二月一次。
