一、用 途

4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气

用，输送空气和其他不自燃的，对人体无害的、对钢材无腐蚀性的气体。

二、型 式

从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以“右”表示；叶轮逆时针旋转，称为左旋风机，以“左”表示。风机的出口位置，以机壳的出风口角度表示。4-72型风机№2.8～6出厂时均做成1种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。№2.8出风口位置调整范围0度～22.5度，间隔是45度。№3.2～6出风口位置调整范围0度～225度，间隔是225度，№8～12出风口位置调整范围0度～225度，间隔是45度。№16、20出风口位置制成固定的三种：0度、90度、180度，不能调整，订货时需注明。风机的传动方式有A、B、C、D四种。4-72型风机中，№2.8～6采用A式传动， №8～12采用C、D式传动，№16～20采用B式传动。

三、结 构

4-72型风机中№2.8～6主要由叶轮、机壳、进风口等部分配直联电机而组成。№8～20除具有上述部分外，还有传动部分等。

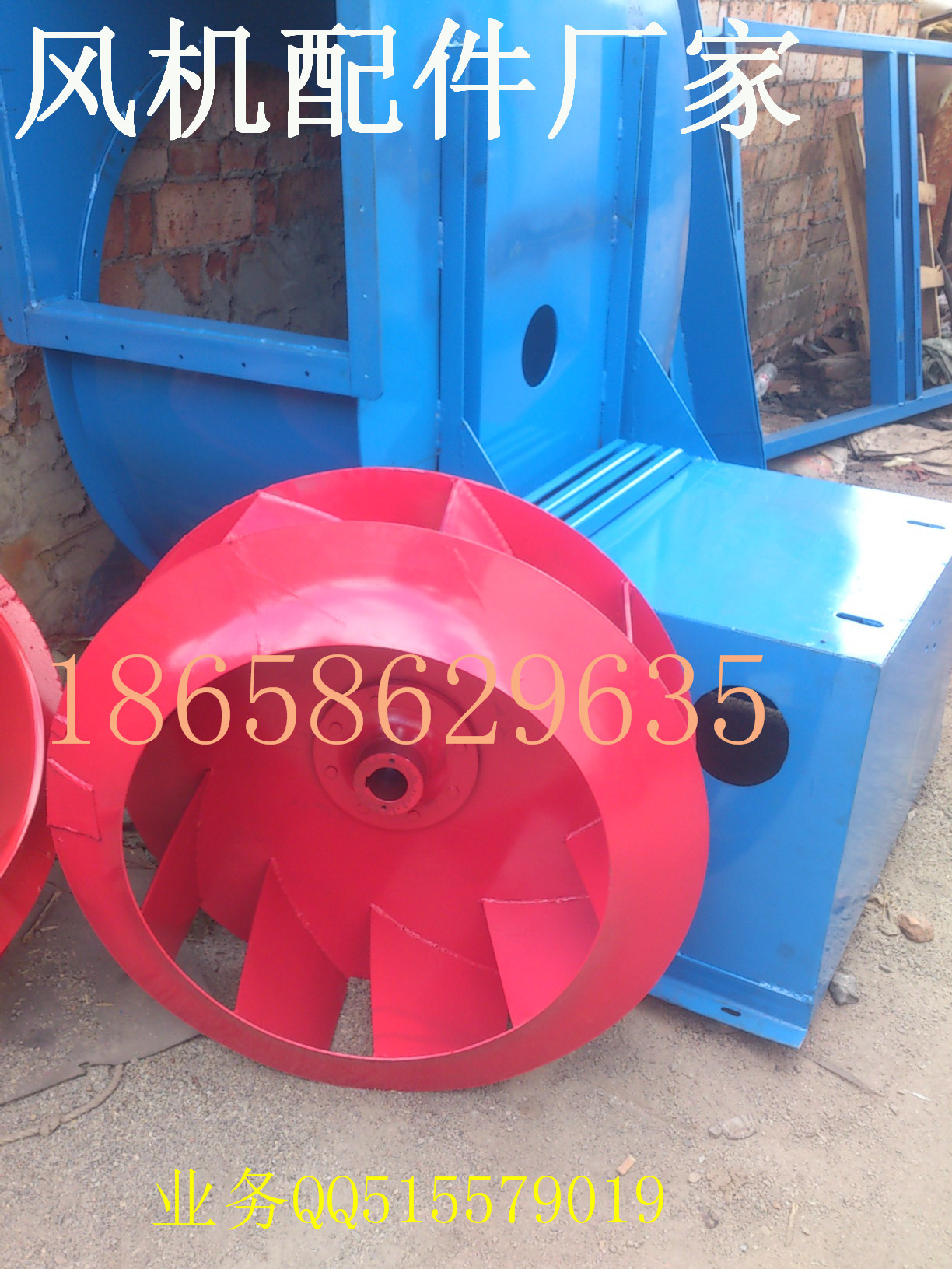

（1）叶轮由10个后倾的机翼型叶片、曲线型前盘和平板后盘组成。用钢板或铸铝合金制造，并经动、静平衡校正，空气性能良好，效率高、运转平稳。

（2）机壳做成两种不同型式。№2.8～12机壳作成整体，不能拆开。№16～20的机壳制成三开

式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。

（3）进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶

轮，且损失较小。

（4）传动部分由主轴、轴承箱、滚动轴承、皮带轮、
