大功率8KW工频逆变器
特点：
●含有市电旁路、市电充电、逆变、UPS四种功能，全自动切换
●DIP开关选择：电池欠压点、输入AC范围、节能模式、输出频率、优先模式
●比普通工频系列效率高3~5%，自耗降低30~50%
●含有输出AC稳压功能AVR（选配）
●含有无电池启动功能（选配）
●含有干接点信号功能（选配）
●通信接口RJ45 /RS232：PTM-9/PTM-12远程控制面板（选配）
●纯正弦波输出,输入输出完全隔离设计
●内含交流四段式充电模块，充电电流自动调节
●可搭配市电，柴油发电机等混合供电
●输入反接/欠压/过压/短路/过载/过温保护
规格参数：
型号 | SPH8000-248 |
输出功率 | 8000W |
冲击功率 | 24000W |
DC输入电压 | 48VDC |
输出电压 | 220/230/240VAC±3% |
输出频率 | 50/60Hz±0.5% |
输出波形 | 纯正弦波(失真率<3%) |
功率因素 | 0.1~1 |
满载效率 | 93% |
待机损耗 | ＜10W（省电模式） |
切换时间 | ＜8 ms |
输入AC电压范围 | 184-253VAC (AVR:176-276VAC) /154-253VAC (AVR:150-276VAC) |
AVR输出AC稳压 | 230VAC±10% |
输入DC电压范围 | 40.0~62.0VDC/42.0~64VDC |
DC充电电流 | 55A |
远程开关 | RJ45: PTM-12 |
安规认证 | UL458 | LVD（EN60950) |
电磁干扰 | FCC Part15 ClassA | CE (EN55022:2006+A1:2007) |
工作温度 | -20~50℃ |
工作湿度 | 20~90%RH |
内储藏温度 | -30~70℃ |
冷却 | 负载控制冷却风扇 |
重量 (kg) | 60 |
尺寸 (mm) | 588*415*200(L*W*H) |

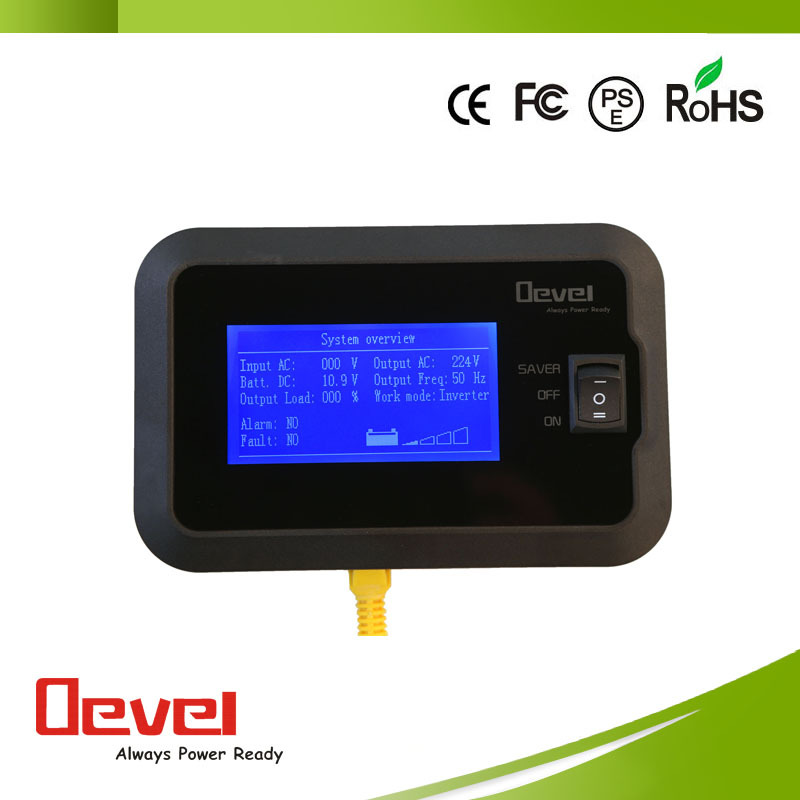

PTM-12远程控制面板：

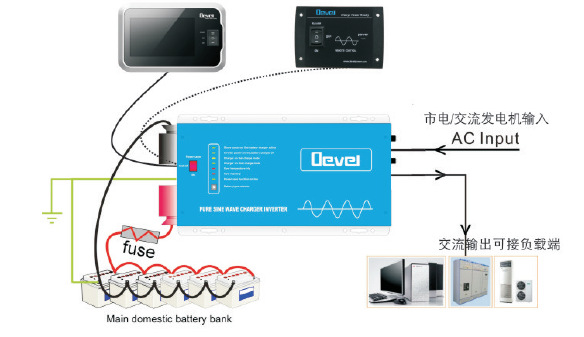

SPH系列产品安装细节图：

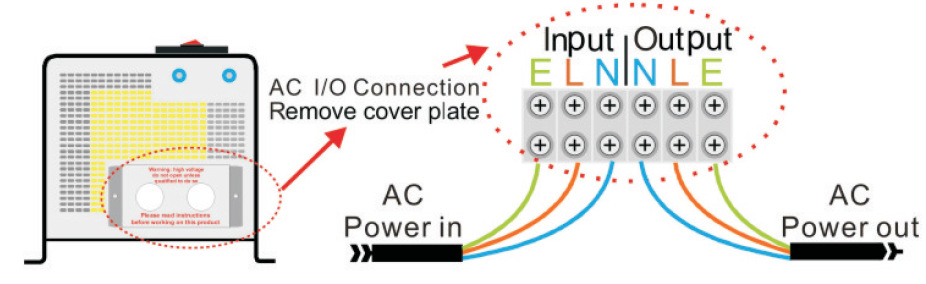

Input：接市电或柴油发电机后备电源接入
Output：接所用交流负载
E/L/N:分别为地线，火线，零线

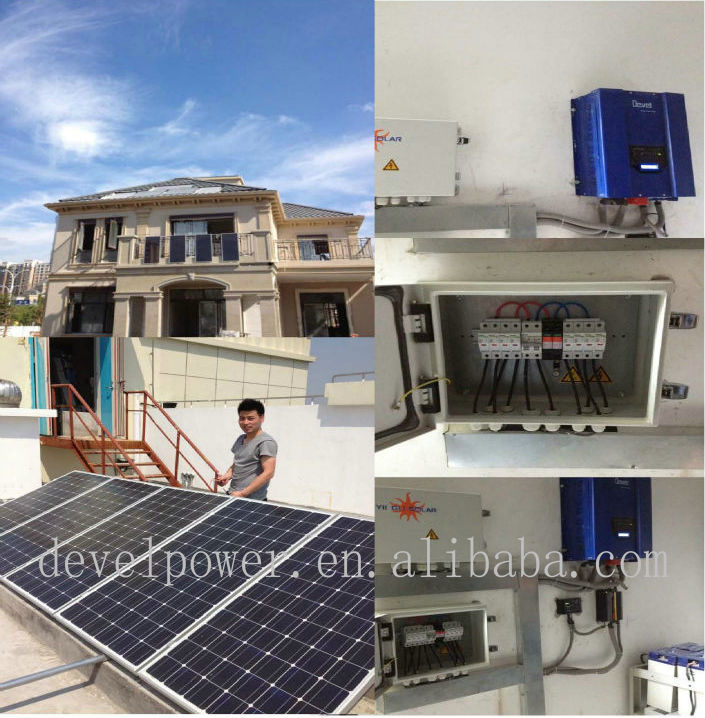

产品使用案例：
2014光伏展：
CE、ROHS、FCC、PSE证书：

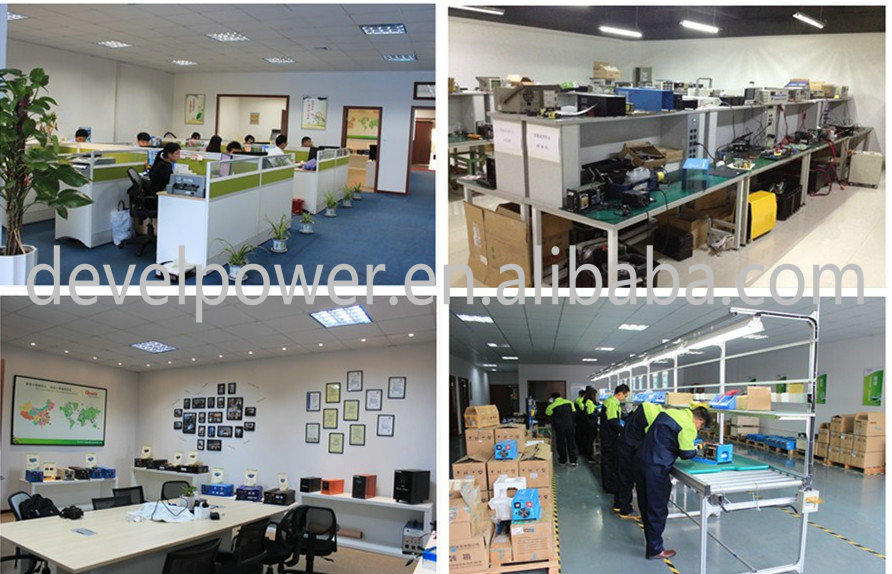

生产车间：
'
