纯正弦波工频4000W逆变器
特点：
●含有市电旁路、市电充电、逆变、UPS四种功能，全自动切换
●DIP开关选择：电池欠压点、输入AC范围、节能模式、输出频率、优先模式
●比普通工频系列效率高3~5%，自耗降低30~50%
●含有输出AC稳压功能AVR（选配）
●含有无电池启动功能（选配）
●含有干接点信号功能（选配）
●通信接口RJ45 /RS232：PTM-9/PTM-12远程控制面板（选配）
●纯正弦波输出,输入输出完全隔离设计
●内含交流四段式充电模块，充电电流自动调节
●可搭配市电，柴油发电机等混合供电
●输入反接/欠压/过压/短路/过载/过温保护
规格参数：
输出功率 | 4000W | |||||
冲击功率 | 12000W | |||||
DC输入电压 | 24VDC | 48VDC | 24VDC | 48VDC | ||
输出电压 | 100/110/120VAC±5% | 220/230/240VAC±3% | ||||
输出频率 | 50/60Hz±0.5% | |||||
输出波形 | 纯正弦波(失真率<3%) | |||||
功率因素 | 0.1~1 | |||||
满载效率 | 88% | 89% | 91% | 89% | 90% | 93% |
待机损耗 | ＜10W（省电模式） | |||||
切换时间 | ＜8 ms | |||||
输入AC电压范围 | 184-253VAC (AVR:176-276VAC) /154-253VAC (AVR:150-276VAC) | |||||
100-135VAC (AVR:92-144VAC) /90-135VAC (AVR:78-144VAC) | ||||||
AVR输出AC稳压 | 120VAC±10% | 230VAC±10% | ||||
输入DC电压范围 | 10.0~15.5VDC,*2 for 24VDC, *4 for 48VDC / 10.5~16VDC,*2 for 24VDC, *4 for 48VDC | |||||
DC充电电流 | 35A | 20A | 35A | 20A | ||
远程开关 | RJ45: PTM-9/PTM-12 | |||||
安规认证 | UL458 | LVD（EN60950) | ||||
电磁干扰 | FCC Part15 ClassA | CE (EN55022:2006+A1:2007) | ||||
工作温度 | -20~50℃ | |||||
工作湿度 | 20~90%RH | |||||
内储藏温度 | -30~70℃ | |||||
冷却 | 负载控制冷却风扇 | |||||
重量 (kg) | 35 | |||||
尺寸 (mm) | 600*218*180(L*W*H) | |||||

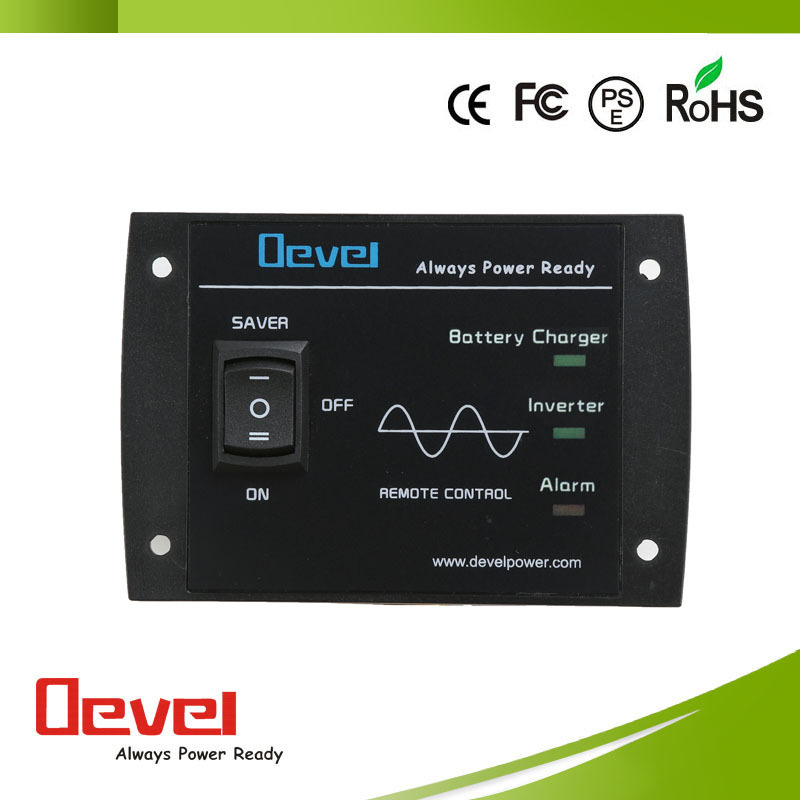

PTM-12远程控制面板（选配）：
PTM-9远程控制面板（选配）：
SPH系列产品安装细节图：
Input：接市电或柴油发电机后备电源接入
Output：接所用交流负载
E/L/N:分别为地线，火线，零线
产品使用案例：
2014光伏展：
CE、ROHS、FCC、PSE证书：
生产车间：
'
