一、产品特性：

1、规范：完全符合IEEE802.3af标准

2、安全：拥有完善的短路保护电路，1500V高压隔离

3、尺寸：38*38mm，适用于IP网络摄像机

4、稳定：AKros AS1138最新方案设计，芯片支持防雷，稳定性高

5、兼容性：支持End-span(1,2+/3,6-)与Mid-span(4,5+/7,8-)两种供电模式

6、宽温工作：-25°到75°稳定工作（高低温测试-30°到85°）

二、应用领域：

适用于网雄迈网络模组(3518E模组暂不支持)，中维100W、130W、200W、300W单板模组等多家IPC模组。

如装其他IPC模组，请将IPC模组脚位定义发于我司技术，让其确认。

三、主要参数：

序号参数符号最小值典型值最大值单位

1输入电压Vin374857V

2输出电压+VDC11.91212.1V

3输出电流PWR11.08A

4隔离电压ISO1.481.51.52KV

5存储温度Tj-4025120℃

6工作温度Tstg-252575℃

（1）典型值为25℃，48V供电环境下测量值，仅用于参考设计

（2）建议负载值不要超过950mA(包含IR-cut切换)，以适应不同环境

（1）典型值为25℃，48V供电环境下测量值，仅用于参考设计

（2）Af模式下建议负载值不要超过950mA(包含IR-cut切换)，以适应不同环境

效果图：

普通摄像机（雄迈为例）改造POE供电 接线步骤：

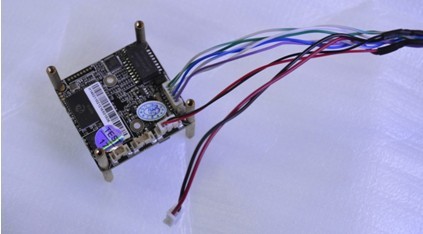

网络模组不搭配POE板接线图：

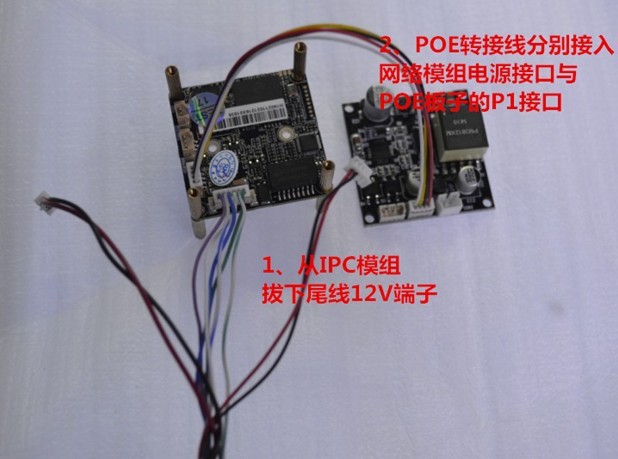

网络模组与POE对接：

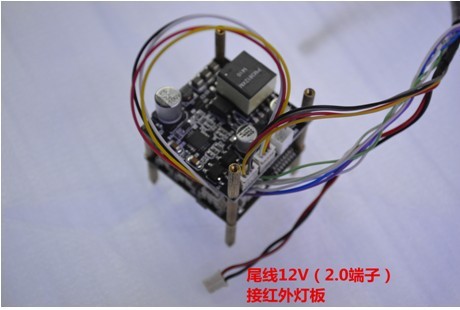

POE对接完成：
