一、产品详细参数

型号：KGL2024
尺寸：45*107*19mm
发射管直径：5毫米
发射/编码: NEC或单片机编码
工作电流范围: 8--12mA
静态电流：小于2uA
发射功率: 90 mW/sr typ.
红外线发射频率: 38KHz
工作距离: 12米以上(接受器灵敏度≥0.5mW/m2)
工作温度: -45 ~ +55 或特定规格要求
储存温度: -25~ +55或特定规格要求
频率: 455 kHz或根据使用的芯片
电池类型：7# （AAA）
标准包装: PE袋,散装
品牌：科光龙（KGL）
品质：ISO9001
使用范围：音响，高清播放器，数码播放器，电视，TFT显示器，车载影音，视频会议记录仪，投影仪，医疗设备，监控，落地扇,无叶风扇,智能风扇，蒸发式冷凝空调，空气净化器，冷气机

◎ 按键个数：1--24个，丝印以及LOGO图样可以根据客户的要求进行更改
◎ 硅胶手感按键，使用方便，体积小巧，按键灵敏，外观美丽大方，高档
◎ 使用寿命长，品质保障

专业成就品质 信誉成就效益

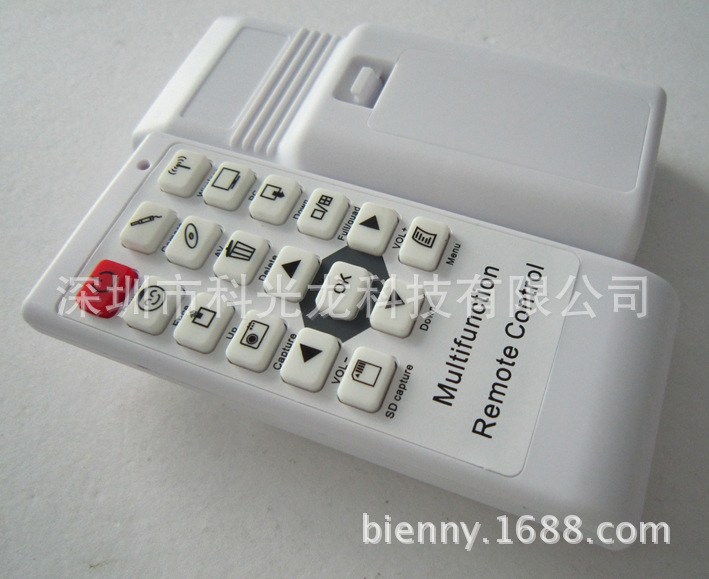

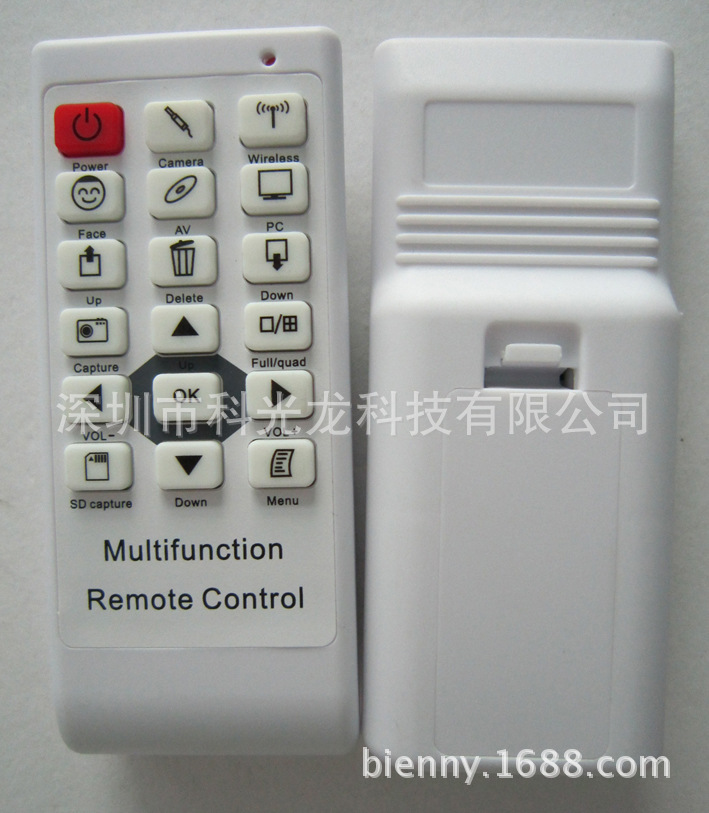

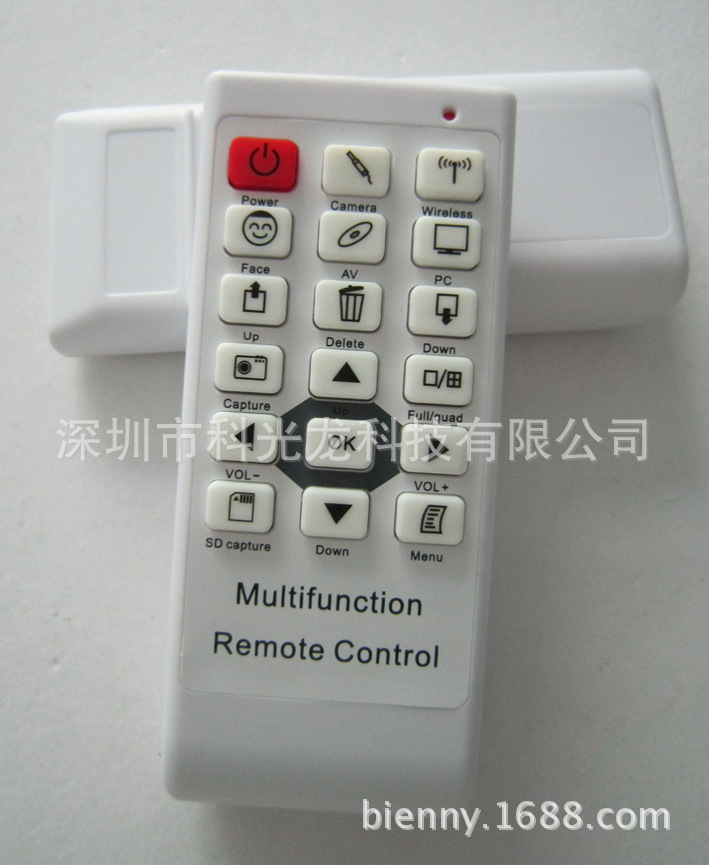

二、产品图片

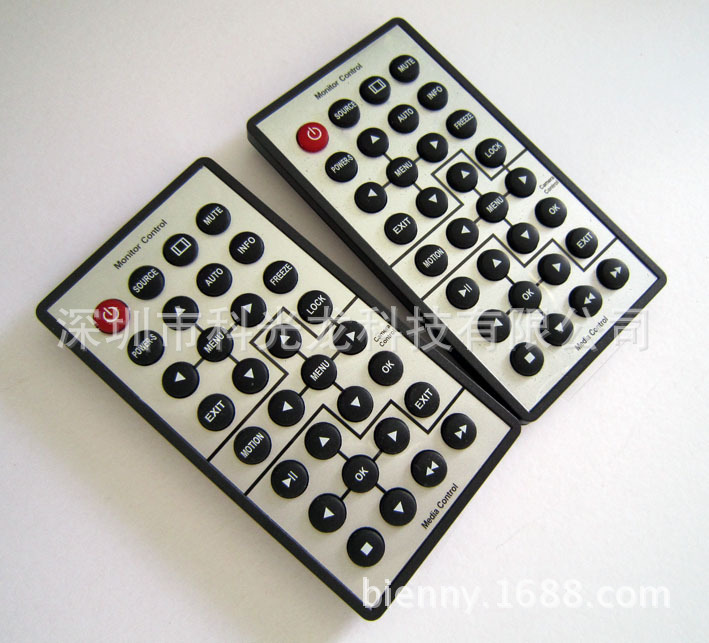

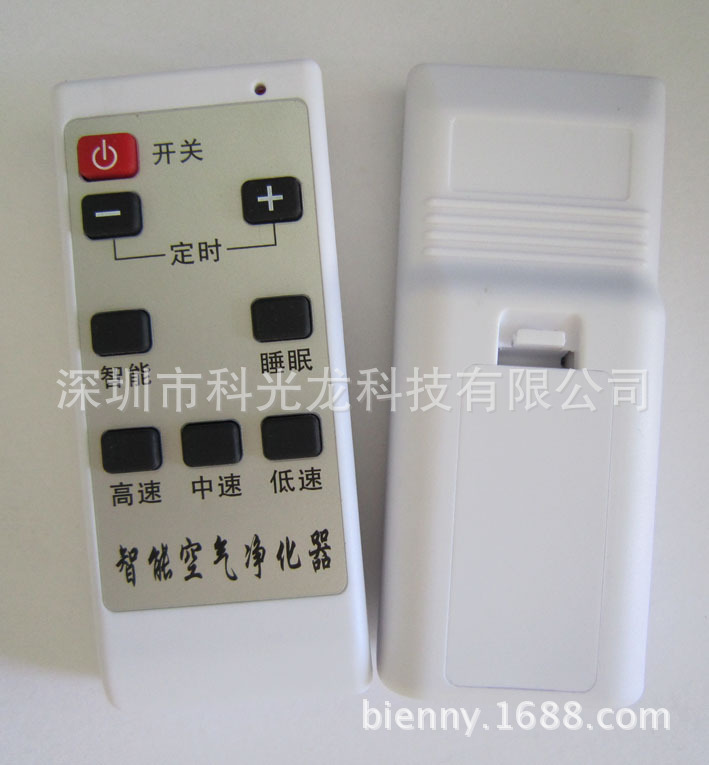

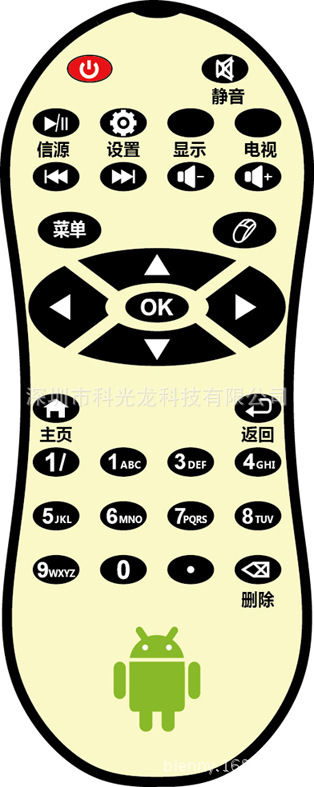

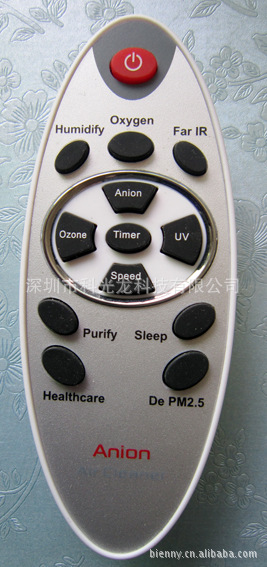

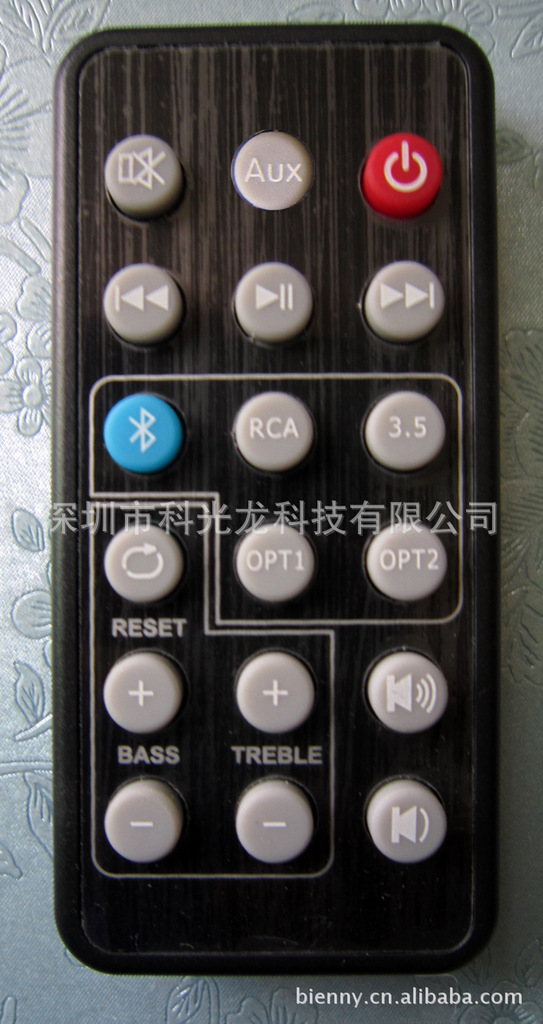

三、同类产品图片

四、红外线遥控器 - 原理
红外遥控系统主要分为调制、发射 和接收三部分，调制：红外遥控发射数据时采用调制的方式，即把数据和一定频率的载波进行“与”操 作，这样可以提高发射效率和降低电源功 耗。调制载波频率一般在30khz 到60khz 之间，大多数使用的是38kHz，占空比1/3 的方波，如图所示， 这是由发射端所使用的455kHz 晶振决定的。在发射端要对晶振进行整数分频，分频系数一 般取12，所以455kHz&pide;12≈37.9 kHz≈38kHz。 发射系统：目前有很多种芯片可以实现红外发射，可以根据选择发出不同种类的编码。 由于发射系统一般用电池供电，这就要求芯片的功耗要很低，芯片大多都设计成可以处于休 眠状态，当有按键按下时才工作，这样可以降低功耗芯片所用的晶振应该有足够的耐物理撞击能力，不能选用普通的石英晶体，一般是选用陶瓷共鸣器，陶瓷共鸣器准确性没有石英晶 体高，但通常一点误差可以忽略不计。红外线通过红外发光二极管(LED)发射出去，红外发光二极管内部材料和普通发光二极管不同，在其两端施加一定电压时，它发出的是红外线而 不是可见光。最简单电路，选用元件时要注意三极管的开关速度要快，还要考虑到LED的正向 电流和反向漏电流，一般流过LED 的最大正向电流为100mA，电流越大，其发射的波形强 度越大。这个电路有一点缺陷，当电池电压下降时，流过LED 的电流会降低，发射
波形强 度降低，遥控距离就会变小。 而射极输出电路可以解决这个问题，两个二极管把三级管基极电压钳位在1.2V 左右，因此 三级管发射极电压固定在0.6V 左右，发射极电流IE 基本不变，根据IE≈IC,所以流过LED 的电流也基本不变，这样保证了当电池电压降低时还可以保证一定的遥控距离。 接收：红外接收电路通常被厂家集成在一个元件中，成为一体化红外接收头。内部电路 包括红外监测二极管，放大器，限副器，带通滤波器，积分电路，比较器等。红外监测二极 管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平， 而不论红外发射器和接收器的距离远近。交流信号进入带通滤波器，带通滤波器可以通过 30khz 到60khz 的负载波，通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。注意输出的高低电平和发射端是反相的，这样的目的是为了提高接 收的灵敏度。

五、遥控的维护与检测：
1、遥控器请使用碱性电池，防进水、碰摔；
2、如果您的遥控器不能正常使用请检查遥控器与家电之间是否有障碍物、电池正负极是否安放正确，不要将新旧电池或两节不同品牌的电池混合使用。
3、如遥控器长时间不使用，应取出电池，防止电池漏液损坏遥控。
4、如果不能确定遥控器功能是否正常可以打开手机拍照功能进行检测，拿着遥控器有信号发射的一头对着手机摄像头按遥控，看手机屏幕是否有亮光闪烁，如果有闪烁则证明遥控器是好的，请检查家电信号接收头或其他方面是否正常。
