BY8001-16P语音模块使用说明书
1、概述
BY8001-16P是深圳市百为电子科技有限公司自主研发的一款小巧的新型高品质插卡MP3模块。采用BY8001-SSOP24 MP3主控芯片，支持MP3、WAV格式双解码。模块内置TF卡座，可插卡进行更换语音内容；也
可外接U盘或USB数据线连接电脑更换TF内容。该模块内置3W功放，可以直接驱动3W的喇叭，使用更方便。
2、产品特性
l 支持 MP3 、WAV高品质音频格式文件，声音优美。
l 24 位DAC 输出，动态范围支持90dB，信噪比支持85dB。
l 支持15段语音一对一触发播放，3 IO口硬件选择8种触发方式，应用更广泛。
l 支持UART异步串口控制：支持播放、暂停、上下曲、音量加减、选曲播放、广告插播等。
l 内置音量、曲目、EQ掉电记忆功能。
l 配置TF(Micro SD)卡座，可插卡更换语音内容，最大支持32G内存卡。
l 支持读取U盘，最大支持32G；也可通过USB数据线直接更换TF里面内容。
l 自带3W的功放，直接外接喇叭即可完成播放；客户也可外接单、双通道功放。
l 标准2.54mm间距DIP16排针封装，小巧美观。
3、技术规格
名称 | 参数 |
MP3、WAV文件格式 | 支持采样率8～48K、比特率8～320Kbps音频文件 |
UART接口 | 标准串口，3.3V TTL电平,波特率9600 |
输入电压 | 3.6V-5V（推荐值4.2V） |
静态电流 | 16MA（整个模块） |
功放功率 | 接3W/4Ω或2W/8Ω喇叭 |
尺寸 | 22mm*21mm |
工作温度 | -40℃～70℃ |
湿度 | 5%～95% |

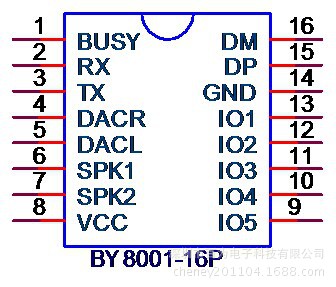

4、模块管脚图
管脚号 | 管脚名称 | 功能描述 | 备注 |
1 | BUSY | 播放时输出高电平，停止为低 | 忙信号 |
2 | RX | UART异步串口数据输入 | 3.3V的TTL电平 |
3 | TX | UART异步串口数据输出 | 3.3V的TTL电平 |
4 | DACR | DAC右声道输出 | 可外接功放、耳机 |
5 | DACL | DAC左声道输出 | 可外接功放、耳机 |
6 | SPK1 | 外接单声道喇叭 | 接3W/4Ω或2W/8Ω无源喇叭 |
7 | SPK2 | 外接单声道喇叭 | 接3W/4Ω或2W/8Ω无源喇叭 |
8 | VCC | 电源正极 | 3.6-5V |
9 | IO5 | 触发输入口5 | 接地触发 |
10 | IO4 | 触发输入口4 | 接地触发 |
11 | IO3 | 触发输入口3 | 接地触发 |
12 | IO2 | 触发输入口2 | 接地触发 |
13 | IO1 | 触发输入口1 | 接地触发 |
14 | GND | 电源负极 | 系统地 |
15 | DP | USB数据线 | 读U盘或用USB数据线连接电脑更换TF卡内容 |
16 | DM | USB数据线 |

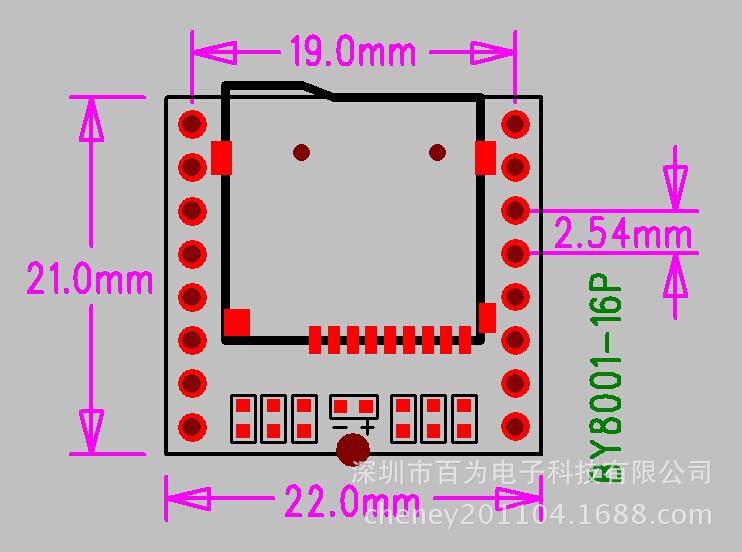

5、模块封装尺寸
6、IO口按键触发说明
本模块有五个触发IO口，最多支持15段按键一对一触发播放。可通过3个IO口经过3.3K电阻接地或不接来进行8种控制模式选择，适合多种应用场合。

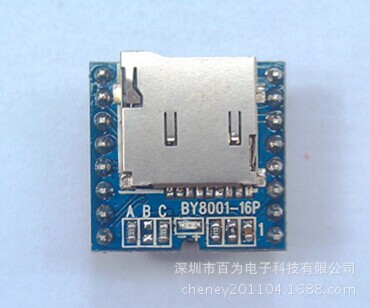

设置控制模式的电阻在模块正面，标有A B C字符，模块默认值010，客户回去可自行修改:
|
15段按键一对一应用：
IO1到地 | 一对一播放歌曲一 | IO1- IO5 | 一对一播放歌曲九 |
IO2到地 | 一对一播放歌曲二 | IO2- IO3 | 一对一播放歌曲十 |
IO3到地 | 一对一播放歌曲三 | IO2- IO4 | 一对一播放歌曲十一 |
IO4到地 | 一对一播放歌曲四 | IO2- IO5 | 一对一播放歌曲十二 |
IO5到地 | 一对一播放歌曲五 | IO3- IO4 | 一对一播放歌曲十三 |
IO1- IO2 | 一对一播放歌曲六 | IO3- IO5 | 一对一播放歌曲十四 |
IO1- IO3 | 一对一播放歌曲七 | IO4- IO5 | 一对一播放歌曲十五 |
IO1- IO4 | 一对一播放歌曲八 |
|
|
3 IO口选择控制模式应用(3.3K接地为0，悬空为1)：
IOA | IOB | IOC | 按键一对一触发功能（按键按下既有效，不需松开） | |
0 | 0 | 0 | 按键接地，触发播放一遍停止；长按时间超过当前曲时，循环播放，在中途抬起播放完停止 | |
0 | 0 | 1 | 按键接地，ON/OFF功能。按一下播放，在播放过程中，再次触发则是停止，在停止状态下再触发则是从头播放，播放完当前曲一遍则停止 | |
0 | 1 | 0 | 按键接地，按一下就响，在响的过程中，再按会打断，然后接着重头开始播放，播放完一次则停止 | |
0 | 1 | 1 | 按键接地，按一下就响，在响的过程中再按不能打断，直到响完为止，响完再按才有效 | |
1 | 0 | 0 | 电平保持触发，按键一直按着播放，按键抬起停止（此模式下不可进行串口控制） | |
1 | 0 | 1 | 电平保持循环触发，按键一直按着循环播放，按键抬起停止（此模式下不可进行串口控制） | |
1 | 1 | 0 | 标准MP3模式 | |
IO1 | 播放/暂停/长按2秒停止当前曲 | |||
IO2 | 下一曲/音量+ | |||
IO3 | 上一曲/音量- | |||
IO4 | 音量+ | |||
IO5 | 音量- | |||
1 | 1 | 1 | 特殊功能应用 | |
IO1 | PLAY键，按键接地，触发播放一遍停止；长按时间超过当前曲时，循环播放，在中途抬起播放完停止 | |||
IO2 | 下一曲/音量+(长按) | |||
IO3 | 上一曲/音量-(长按) | |||
IO4 | PLAY键，按下播放当前曲，在播放过程中，再按会打断，然后重头开始播放当前曲，播放完一次则停止 | |||
IO5 | 按下随机循环播放所有歌曲，再按停止。 | |||
7、应用领域
l 工业控制领域：工业、控制设备；
l 智能交通设备：收费站、停车场、车内语音提示；
l 广告宣传行业：广告语播报；
l 门禁，考勤：门已开等语音提示；
l 安防行业：人体感应提示，安全语音提示，温馨提示；
l 高级玩具：摇摆机，撞撞车，游戏机等；
l 医疗电子：设备语音提示；
l 教育通讯：教育设备，通讯电子；
