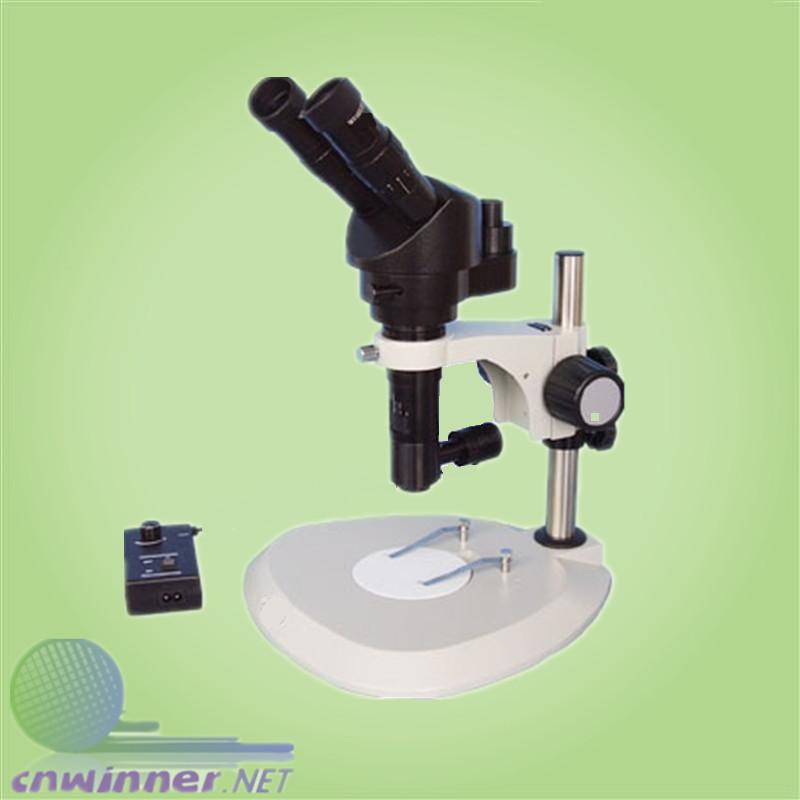

高倍率正像连续变倍单筒视频显微镜包括WDH15100BT（非同轴照明）和WDH15100BTC（同轴照明），的设计，具有超高倍率、高分辨率的特点，可同时进行视频（或数码）显示、数码摄影、目视观察，双目观察成正像。适用于物体微观表面的观察、检测和测量分析。
主要技术规格： （WDH15100系列高倍率正像连续变倍单筒视频显微镜）
★ 超高倍率， 标准目视总放大倍率15X~100X，1.5X~10X连续变倍镜体，WFH10X/22平场目镜，工作距离82mm
★ 同时进行目视与视频观察，观察像与被观察物方位一致，成正像，选购相应接头，可接CCD(CMOS)摄像头，数码相机，胶卷相机
选购相应接头，可接CCD(CMOS)摄像头，数码相机，胶卷相机
★ 长寿命，环保型各种波长（白、紫、红、蓝、黄、绿）超强LED同轴照明（适用于WDH15100BTC）
★ 双目镜筒倾斜45°
★ 双目视度调节±6屈光度
★ 瞳距调节范围53~75mm
★ 调焦范围：手轮调焦50mm，圆立柱高242mm
★ 支架与主机配合尺寸Φ45mm
★ WFH10X/22、SWF15X、SWF20X、SWF30X四种倍率目镜及0.5X、0.75X、1X、1.5X、2X、5X附加物镜可配
光学性能参数：
(1). 双目目视观察
目镜 | 附加物镜 | 主机 | 加0.5X附加物镜 | 加0.75X附加物镜 | 加1.5X附加物镜 | 加2X附加物镜 | 加4.5X附加物镜 |
10X/Φ22 | 总放大倍率 | 15X~100X | 7.5X~50X | 11.25X~75X | 22.5X~150X | 30X~200X | 67.5X~450X |
视场范围(mm) | Φ14.67~Φ2.2 | Φ29.33~Φ4.4 | Φ19.56~Φ2.93 | Φ9.78~Φ1.47 | Φ7.33~Φ1.1 | Φ3.25~Φ0.49 | |
15X/Φ17 | 总放大倍率 | 22.5X~150X | 11.25X~75X | 16.875X~112.5X | 33.75X~225X | 45X~300X | 101.3X~675X |
视场范围(mm) | Φ11.33~Φ1.7 | Φ22.67~Φ3.4 | Φ15.11~Φ2.27 | Φ7.56~Φ1.13 | Φ5.67~Φ0.85 | Φ2.52~Φ0.38 | |
20X/Φ14 | 总放大倍率 | 30X~200X | 15X~100X | 22.5X~150X | 45X~300X | 60X~400X | 135X~900X |
视场范围(mm) | Φ9.33~Φ1.4 | Φ18.67~Φ2.8 | Φ12.44~Φ1.87 | Φ6.22~Φ0.93 | Φ4.67~Φ0.7 | Φ2.07~Φ0.31 | |
30X/Φ9 | 总放大倍率 | 45X~300X | 22.5X~150X | 33.75X~225X | 67.5X~450X | 90X~600X | 203X~1350X |
视场范围(mm) | Φ6~Φ0.9 | Φ12~Φ1.8 | Φ8~Φ1.2 | Φ4~Φ0.6 | Φ3~Φ0.45 | Φ1.3~Φ0.2 | |
工作距离（mm） | 82 | 175 | 117 | 54 | 35 | 16 | |
变倍主体连续变倍范围1.5X～10X | |||||||
注：a. 总放大倍率=目镜放大倍率×变倍主体放大倍率×附加物镜放大倍率
例如：配10X目镜，变倍主体变倍环刻度位于3 位置，选配2X附加物镜
则 总放大倍率=10 × 3 × 2=60X
b. 视场范围=目镜视场直径&pide;变倍主体放大倍率&pide;附加物镜
例如：配10X目镜，变倍主体变倍环刻度位于3 位置，1X附加物镜 视场范围=22&pide;3&pide;1=Φ7.33mm
(2). 视频显示
附加物镜 | CCD接头 | |||
0.5X | 1X | |||
主机 | 总光学放大倍率 | 0.75X~5X | 总光学放大倍率 | 1.5X~10X |
视场范围(mm) | 4.8X6.4~0.72X0.96 | 视场范围(mm) | 2.4X3.2~0.36X0.48 | |
工作距离(mm) | 82 | |||
0.5X | 总光学放大倍率 | 0.375X~2.5X | 总光学放大倍率 | 0.75X~5X |
视场范围(mm) | 9.6X12.8~1.44X1.92 | 视场范围(mm) | 4.8X6.4~0.72X0.96 | |
工作距离(mm) | 175 | |||
0.75X | 总光学放大倍率 | 0.5625X~3.75X | 总光学放大倍率 | 1.125X~7.5X |
视场范围(mm) | 6.4X8.53~0.96X1.28 | 视场范围(mm) | 3.2X4.27~0.48X0.64 | |
工作距离(mm) | 117 | |||
1.5X | 总光学放大倍率 | 1.125X~7.5X | 总光学放大倍率 | 2.25X~15X |
视场范围(mm) | 3.2X4.27~0.48X0.64 | 视场范围(mm) | 1.6X2.13~0.24X0.32 | |
工作距离(mm) | 54 | |||
2X | 总光学放大倍率 | 1.5X~10X | 总光学放大倍率 | 3X~20X |
视场范围(mm) | 2.4X3.2~0.36X0.48 | 视场范围(mm) | 1.2X1.6~0.18X0.24 | |
工作距离(mm) | 35 | |||
4.5X | 总光学放大倍率 | 3.38X~22.5X | 总光学放大倍率 | 6.75X~45X |
视场范围(mm) | 1.07X1.42~0.16X0.213 | 视场范围(mm) | 0.53X0.71~0.08X0.107 | |
工作距离(mm) | 16 | |||
变倍主体连续变倍范围1.5X～10X | ||||
注：a. 视场范围是以1/3"CCD摄像头计算。
b. 视频放大倍率=总光学放大倍率×数字放大倍率
总光学放大倍率=CCD接头倍率×附加物镜倍率×变倍主体放大倍率
例如：CCD接头为1X，1X附加物镜，变倍主体变倍环刻度位于2 位置，则 总光学放大倍率=1×1×2=2X
数字放大倍率=显示器的显示屏对角线尺寸&pide;CCD摄像头靶面对角线尺寸
CCD摄像头靶面对角线尺寸：
1/3” CCD：6mm； 1/2” CCD：8mm； 2/3” CCD：11mm.
例如：
14” 监视器配1/3” CCD摄像头的数字放大倍率=14×25.4&pide;6=59.27
17” 监视器配1/3” CCD摄像头的数字放大倍率=17×25.4&pide;6=71.97
