CFBHX-Ⅰ悬臂梁式传感器

50KG-10T

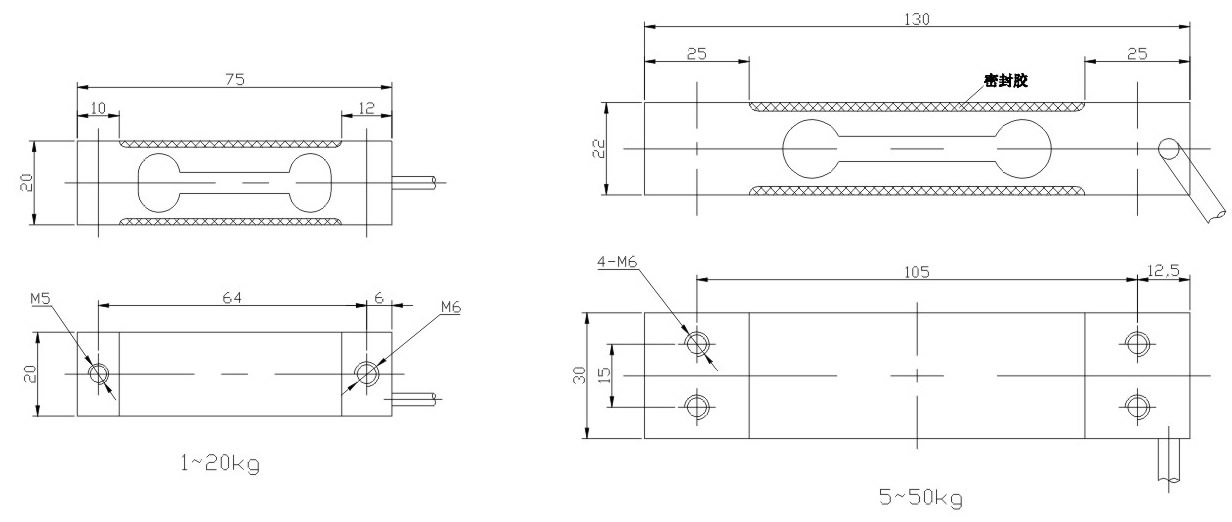

1KG-50KG尺寸

300KG-20T

产品名称：CFBHX-Ⅰ悬臂梁式传感器
产品编号：171849-859


重要声明：高灵传感保留更改产品设计、规格、参数的权利及资料信息的最终解释权。欲了解更多关于高灵产品的信息，请致电高灵公司，索取更多详细的技术资料。

特点与用途

        该传感器弹性体采用剪切或弯曲悬臂梁结构，一端固定，一端受力，外形高度低，结构强度高，可用于各种拉伸力或压缩力的承载和测量。具有：防尘密封、量程范围广、精度高、性能稳定可靠、安装使用方便等特点。
        适用于电子秤、衡器等各种测力、称重的工业自动化测量控制系统。

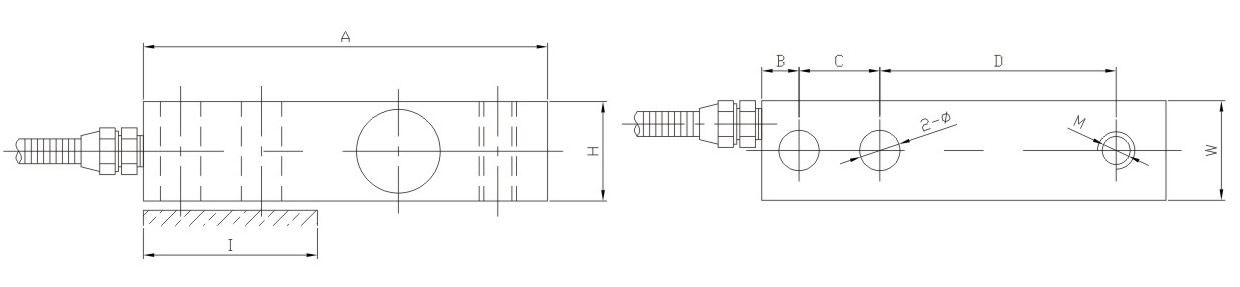

外形尺寸

50KG-10T

技术指标

1KG-50KG

外形尺寸

技术指标

300KG-20T

外形尺寸

技术指标

1.重量传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器首先要考虑传感器所处的实际工作环境，这点对正确选用重量传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。在重量传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。
2.工作原理
1、结构组成
主要由承载器、称重显示仪表（下简称仪表）、称重传感器（下简称传感器）、连接件、限位装置及接线盒等零部件组成，还可以选配打印大屏幕显示器、计算机和稳压电源等外部设备。
2、工作原理
被称重物或载重汽车置于承载器台面上，在重力作用下，通过承载器将重力传递至称重传感器，使称重传感器弹性体产生变形，贴附于弹性体上的应变计桥路失去平衡，输出与重量数值成正比例的电信号，经线性放大器将信号放大。再经A/D转换为数字信号，由仪表的微处理机（CPU）对重量信号进行处理后直接显示重量数据。配置打印机后，即可打印记录称重数据，如果配置计算机可将计量数据输入计算机管理系统进行综合管理。
利用应变电测原理称重。在称重传感器的弹性体上粘贴有应变计，组成惠斯登电桥。在无负荷时，电桥处于平衡状态，输出为零。当弹性体承受载荷时，各应变计随之产生与载荷成比例的应变，由输出电压即可测出外载重量，通过仪表的通讯接口可以与上位机连接。
缺点：
1.这种电子秤储罐与外界所有接管都必须用软连接，容易泄露。
2.校验不方便。
3.传感器在现场放置，与物料接触多容易腐蚀，传感器多，维修成本高。
建议：如果物料计量精度要求高，可用质量流量计。
一般传感器采用惠更斯电桥测量，应用中是几个称重传感器并联在一起，输出信号为平均信号。
3 注意事项：
1、电气连接方面的注意事项
传感器的信号电缆，不和强电电源线或控制线并行布置（例如不要把传感器信号线和强电电源线及控制线置于同一管道内）。若它们必须并行放置，那么，它们之间的距离应保持在50CM以上，并把信号线用金属管套起来。
不管在何种情况下，电源线和控制线均应绞合起来，合程度50转/米，若传感器信号线需要延长，则应采用特制的密封电缆接线盒。若不用此种接线盒，而采用电缆与电缆直接对接（锡焊端头），则应对密封防潮特别予以注意，接好后应检验绝缘电阻，且需达到标准（2000～5000M），必要时，应重新标定传感器。
若信号电缆线很长，又要保证很高的测量精度，应考虑采用带有中继放大器的电缆补偿电路。
所有通向显示电路或从电路引出的导线，均应采用屏蔽电缆。屏蔽线的联接及接地点应合理。若未通过机械框架接地，则在外接地，但屏蔽线互相联接后未接地，是浮空的。
注意：有3只传感器是全并联接法，传感器本身是4线制，但在接线盒内换成6线制接法。
传感器输出信号读出电路不应和能产生强烈干扰的设备（如可”控硅，接触器等）及有可观热量产生的设备放在同一箱体中，若不能保证这一点，则应考虑在它们之间设置障板隔离之，并在箱体内安置风扇。
用以测量重量传感器输出信号的电子线路，应尽可能配置独立的供电变压器，而不要和接触器等设备共用同一主电源。
2、机械安装方面的注意事项
重量传感器要轻拿轻放，尤其是由合金铝制作弹性体的小容量传感器，任何冲击、跌落，对其计量性能均可能造成极大损害。对于大容量的电阻应变式重量传感器，一般来说，它具有较大的自重，故而要求在搬运、安装时，尽可能使用适当的起吊设备（如手拉葫芦、电动葫芦等）。
安装传感器的底座安装面应平整、清洁，无任何油膜，胶膜等存在。安装底座本身应有足够的强度和刚性，一般要求高于传感器本身的强度和刚度。
水平调整：水平调整有两个方面的内容。一是单只传感器安装底座的安装平面要用水平仪调整水平，另一方面是指多个传感器的安装底座的安装面要尽量调整到一个 水平面上（用水准仪），尤其是传感器数多于三个的称重系统中，更应注意这一点，这样做的主要目的是为了使各传感器所承受的负荷基本一致。
每种重量传感器的加载方向都是确定的，而我们使用时，一定要在此方向上加载负荷。横向力、附加的弯矩、扭矩力应尽量避免。
尽量采用有自动定位（复位）作用的结构配件，如球形轴承、关节轴承、定位紧固器等。他们可以防止某些横向力作用在传感器上。要说明的是：有些横向力并不是 机械安装引起的，如热膨胀引起的横向力，风力引起的横向力，及某些容器类衡器上的搅拌器的振动引起的横向力即不是机械安装引起的。
某些衡器上有些必须接到秤体上的附件（如容器秤的输料管道等），我们应让他们在传感器加载主轴的方向上尽量柔软一些，以防止他们“吃掉”传感器的真实负荷合而引起误差。
重量传感器周围应尽量设置一些“挡板”，甚至用薄金属板把传感器罩起来。这样可防止杂物玷污传感器及某些可动部分，而这种“沾污”往往会使可动部分运动不爽，而影响称量精度。
系统有无运动不爽现象，可以用以下方法判别。即在秤台上加或减大约千分之一额定负荷看看称重显示仪是否有反映，有反映，说明可动部分未受“沾污”。
重量传感器虽然有一定的过载能力，但在称重系统安装过程中，仍应防止传感器的超载。要注意的是，即使是短时间的超载，也可能会造成传感器永久损坏。在安装过程中，若确有必要，可先用一个和传感器等高度的垫块代替传感器，到最后，再把传感器换上。
在正常工作时，传感器一般均应设置过载保护的机械结构件。若用螺杆固定传感器，要求有一定的紧固力矩，而且螺杆应有一定的旋入螺纹深度。一般而言，固定螺杆因采用高强度螺杆。
传感器应采用铰合铜线（截面积约50mm2）形成电气旁路，以保护它们免受电焊电流或雷击造成的危害。
重量传感器的使用中，必须避免强烈的热辐射，尤其是单侧的强烈热辐射。

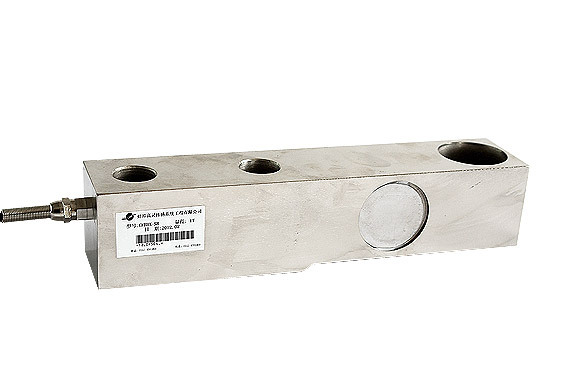

CFBHX型悬臂梁称重传感器，采用了箔式应变片贴在合金钢弹性体上具有精度高，密封存性能好。
可用于电子配料系统、电子地中衡配料仓料仓秤，也可用于制造由单支传感器构成的各种形式的电子秤、专用秤。

本公司产品为国内一线，质量可靠，具有产品生产许可证，计量器具许可证，ISO9001认证等

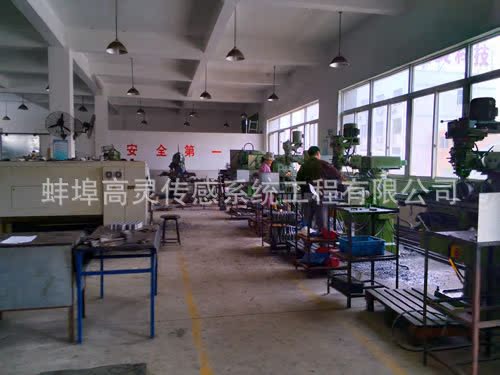

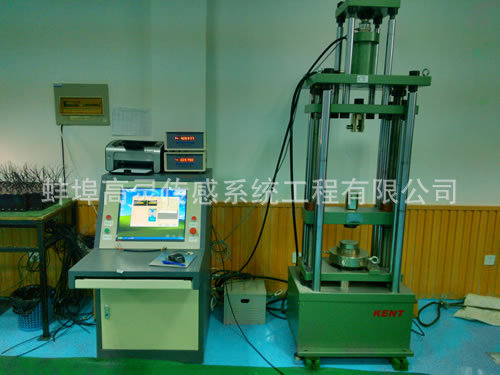

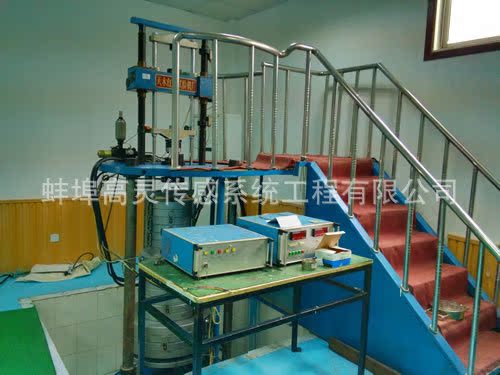

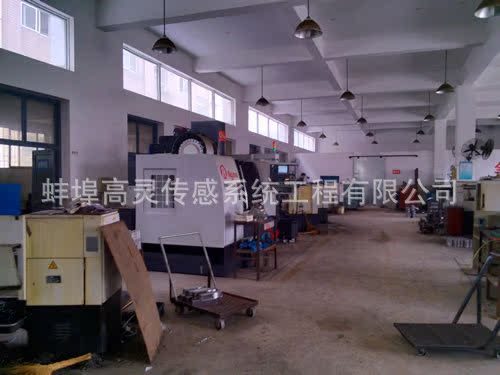

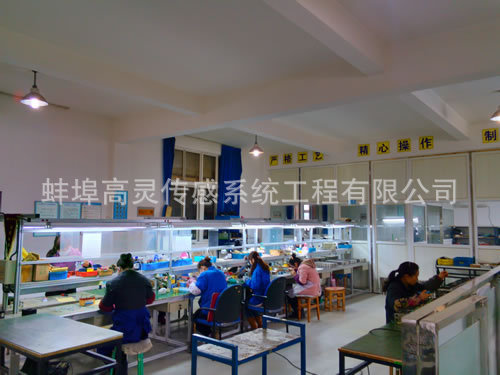

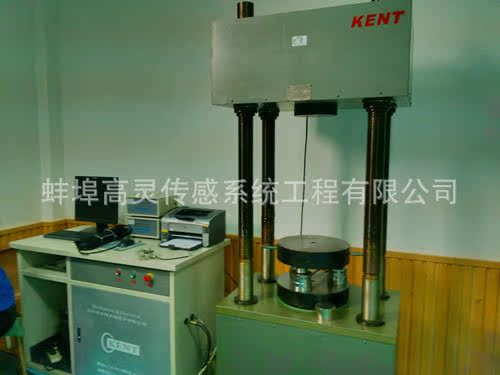

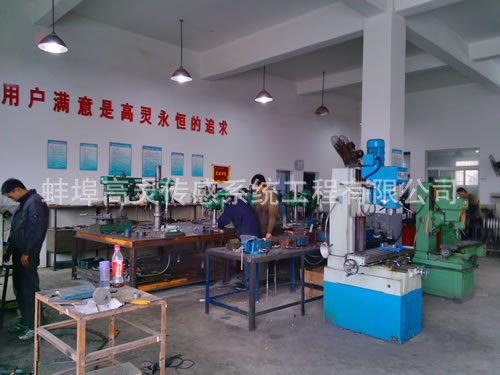

公司设备齐全：包括各种标定检测设备，为高精度称重传感器生产创造有利环境

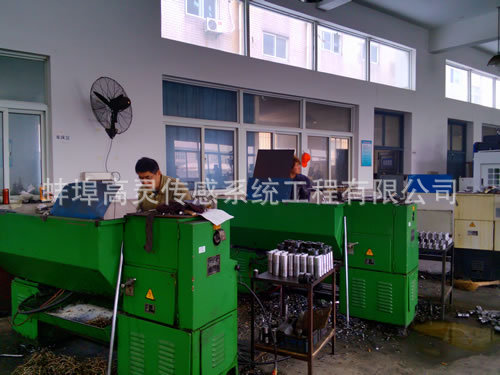

公司从材料源头掌控，集中话规模生产，减少外供配件产生的误差，质量层次不齐的问题，保证每个环节的质量，优良的操作系统，可追溯问题源头
