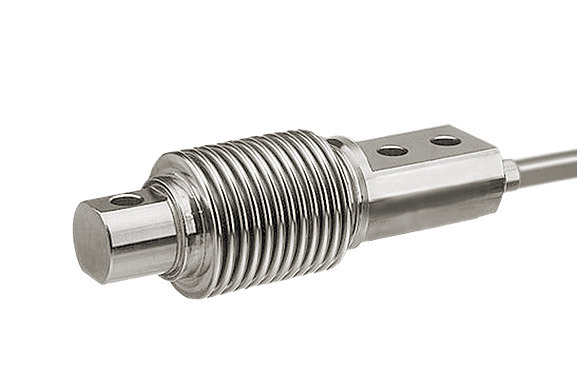

产品名称：CFBHW波纹管式传感器
特点与用途
波纹管式悬臂称重传感器采用平行梁结构，金属波纹管焊接密封，内部充入惰性气体。抗过载、抗疲劳、抗偏载能力强。可广泛应用于电子皮带秤、料斗秤、平台秤等专用衡器、各种材料试验机及其它测力装置中。

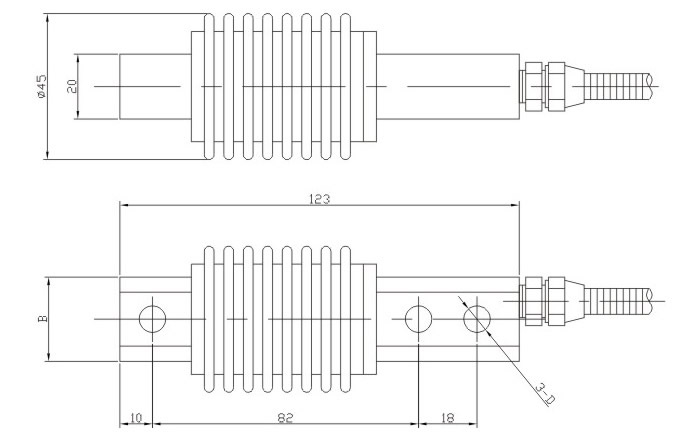

外形尺寸
![1GL[KJNWET8I7B0U8FE][{M](http://i01.c.aliimg.com/img/ibank/2014/933/407/1781704339_531701422.jpg?__r__=1414648540655)
![]()
量 程(kg) | A |
B |
| 25kg~300kg | Ф27 | Ф8.2 |
| 500kg | Ф27 | Ф10.2 |
技术指标
| 参 数 | 单 位 | 技术参数 | 参 数 | 单 位 | 技术参数 |
| 灵敏度 | mV/V | 2.0/3.0±0.05 | 灵敏度温度系数 | ≤%F·S/10℃ | ±0.02 |
| 非线性 | ≤%F·S | ±0.03 | 工作温度范围 | ℃ | -40℃～+80℃ |
| 滞 后 | ≤%F·S | ±0.03 | 输入电阻 | Ω | 352±10Ω |
| 重复性 | ≤%F·S | ±0.03 | 输出电阻 | Ω | 400±10Ω |
| 蠕 变 | ≤%F·S/30min | ±0.03 | 安全过载 | ≤%F·S | 150%F·S |
| 零点输出 | ≤%F·S | ±1 | 绝缘电阻 | MΩ | ≥5000MΩ（50VDC） |
| 零点温度系数 | ≤%F·S/10℃ | ±0.02 | 推荐激励电压 | V | 10V～12V |
'
