概 述
YHZ系列防爆电热液位计，利用浮力和磁耦合原理，将液位的变化线性地传递到指示器上，清晰地指示出液位的高度。指示器和贮罐是完全隔离的，因此绝对保证使用安全。该液位计还可配液位报警开关和液位远传变送器。液位报警开关可实现液位上下控制、限位报警和联锁；液位远传变送器可将液位变化线性地转换成直流4—20mA输出，实现远距离的液位指示、检测、控制和记录。
主要技术参数
测量范围：0 ~12m
指示精度：±10mm
工作压力：1.0 ~ 6.4MPa
工作温度：-20 ~350℃
介质密度：≥0.45g/cm³
介质密度差：≥0.15g/cm³（测界面）
介质粘度：≤0.15Pa .S
接液材质：1Cr18Ni9Ti、SUS304、SUS316、SUS316L、钛材、PVC、玻璃钢
连接法兰：压力≤2.5MPa JB/T81-94 PN2.5
DN20
压力≥2.5MPa JB/T82.2-94 PN6.4
DN20
(或按用户所需)
排污接管：ZG1/2＂（内）
工作原理
磁性翻柱液位计由浮子、立管组件、指示器三部分组成。浮子在立管组件内随液位的变化而上升或下降，通过磁耦合作用，带动立管组件外的指示器颜色发生变化（液红气白），从而指示出液位高度。液位报警开关安装在立管组件外部相应的报警位置上，当浮子随液位到达报警位置时，报警开关闭合，发出开关信号；液位远传变送器也安装在立管组件外部，通过磁耦合将液位的变化线性地转换成4—20mA电流信号远传给控制室，实现液位的显示、测量、控制和记录。
使用与维护
☆ 使用前应使显示器翻牌全部为白色。磁翻板液位计主导管安装连接必须保持垂直。液位计上的法兰与容器上的法兰用螺栓、螺母、垫片连接固定好，就可以打开容器阀门缓慢进液，如仪表法兰和容器法兰之间有截止阀门使用起来更好，方便拆卸下来维修液位计。
☆ 使用中应定期检查，检查液位计各部位连接有无松动。
☆ 磁翻板液位计投入运行后，应保证贮藏罐内液位变化要平缓，不能急速上升或下降液位，造成翻柱翻转失灵或翻乱（若遇此现象，可用校正磁钢重新校正）。
☆ 长期使用时，应定期检查有无部件的腐蚀情况。
☆ 对装在装置上使用的液位计，运行前应进行严密检查表头各部位是否符合技术要求，发现问题及时处理解决。
☆ 防爆型安装、使用注意事项
△ 防爆型液位计的选型，安装与维护必须按照《中华人民共和国爆炸危险场所电气安全规程》规定执行。
△ 接线盒内、外接地点必须牢固可靠。
△ 各电气接线间隙和爬电距离必须大于10mm。
△ 维护各部件必须切断电源后开盖，拆卸过程中，应避免损伤防爆面。维护后，引出线及表盖必须锁紧，防止滑脱。
△ 防爆面不可涂漆，但应涂防锈漆。
☆ 液位计应放在正常温度，空气干燥的条件下。

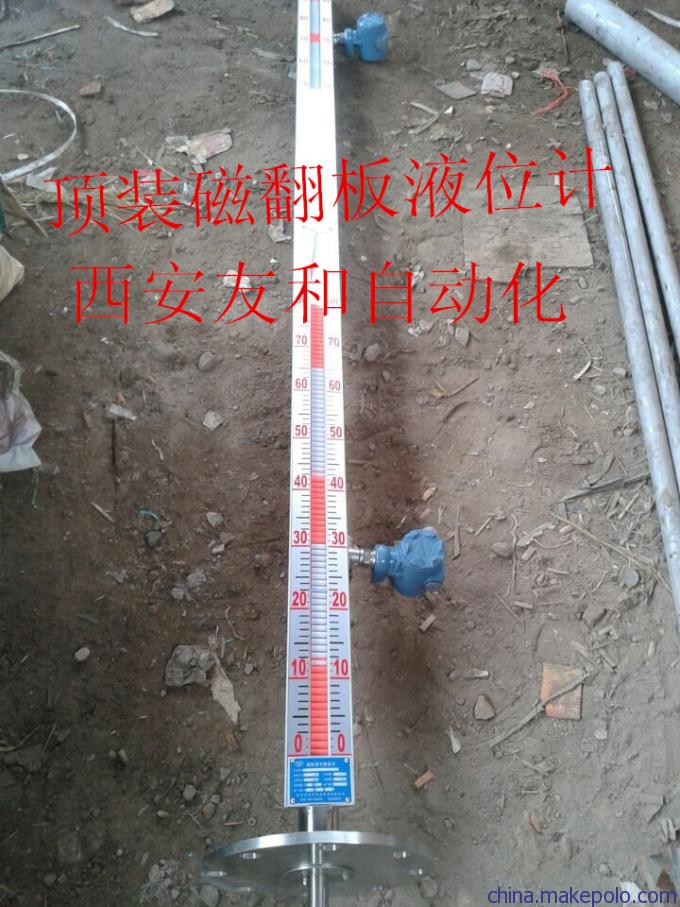

侧装式 BUWZ601 顶装式BUWZ701
产品随机附件
☆ 使用单位收到包装后，首先检查包装是否完整。
☆ 随机附件： 合格证 使用说明书
订货须知
订货时请注明产品规格、测量范围、被测介质密度、工作压力、连接法兰标准规格、材质要求等。如有特殊订货请面谈协商。
接线电路版有：“OUT”或字母“A”接上 “+ —”级即可。
当配有远传配套仪表（变送器或液位控制器）时，需要注意：
（1）远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电
缆敷设，屏蔽只能一端接地，连线线径截面积不能小于0.8mm2
（2）接线盒进线孔缚线后，要求密闭良好，以免雨水、潮气等侵入而使远传配套仪表不能正
常工作，接线盒在检修调试时打开，完成后应及时盖上。
