德标法兰止回阀

产品关键词：H41H德标法兰止回阀,德标止回阀

产品型号：H41H

一、德标法兰止回阀概述：

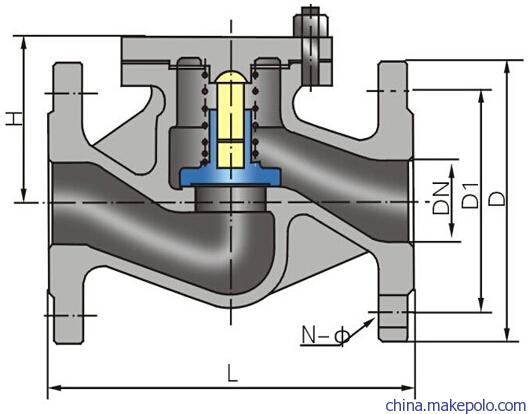

H41H德标法兰止回阀结构长度标准采用DIN3202，法兰标准采用DIN2543-DIN2546设计制造，结构合理，性能优良，造型美观。德标法兰止回阀结构一般与截止阀相似,其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。

二、德标法兰止回阀工作原理：

当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。

三、德标法兰止回阀结构特点：

1、产品结构合理、密封可靠、性能优良、造型美观；

2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；

3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；

4、双重密封，性能更可靠；

5、阀杆升降位置指示更直观；

6、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足

各种工程需要。

四、执行标准：

1、设计和制造标准按照: DIN3356 ；

2、结构长度按照: DIN3202；

3、法兰端尺寸按照：DIN2543-2545或可选

4、对焊端尺寸按照：DIN3239

5、检验和测试按照: DIN3230

五、德标法兰止回阀产品技术参数：

阀体材质：GS-C25、CF8、CF3

温度范围：-20℃-350℃

公称压力：PN1.6-4.0Map

公称通径：DN15-DN300mm

连接方式：法兰

适用介质：水、蒸汽、油品等

包装：木箱

品牌：启标

标准：德标
