法兰氨用止回阀

产品关键词：H42B法兰氨用止回阀,氨用止回阀

产品型号：H42B

一、产品概述：

H42B法兰氨用止回阀适于温度-40~+150℃的氨、氨液介质的管路及液化气管 路上，作启闭作用。本系列阀门结构紧凑，设计合理，通道流畅耐性好，流 阻系数小。H42B氨用止回阀阀瓣的结构一般与截止阀相似，其阀瓣沿着通道 中心线升降。其阀瓣的行程约为阀瓣直径的1/3，大大减小了阀瓣关闭所需 时间，从而更有效地降低了阀门的水锤压力。产品广泛应用于冷冻、制冷、 化工、石油、食品、冶炼、液化气等各种工况的管路上。

二、工作原理：

H42B法兰氨用止回阀当泵开启,介质流动压力使阀瓣上升，即开启，介质通过阀门；泵关闭，介质停止流动，阀瓣下降，受介质反作用压力，即关闭。关闭时靠自重，一旦阀瓣关闭后，靠介质逆流时的压力对阀瓣作用，形成密封压力，这个压力越高，阀瓣与阀座密封面上的密封比压越高，密封越容易。相反，介质压力越低，阀瓣与阀座密封面上的密封比压越低，密封越不容易。

三、结构特点：

H42B法兰氨用止回阀主要由阀体、阀瓣、导向阀等组成。本阀阀体结构为圆鼓形法兰连接，元需弹簧作用于阀瓣。阀瓣通过导向阀便可沿着通道中心线升降，密封面采用巴氏合金、四氟、尼龙、氟料，使用寿命长，在使用过程中遇到温差幅度变化环境下，能自然达到化学处理性能。导向阀紧配合于阀体出口于法兰面平，导向孔朝阀内，再有螺钉固定。该阀结构合理、拆卸方便、便于维护，此阀可防止介质倒流，只能垂直安装于管道上。

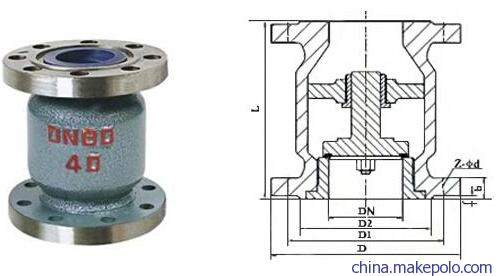

三、产品结构图：

四、产品​技术参数：

阀体材质：铸铁、铸钢

密封圈：巴氏合金

温度范围：≤150℃

公称压力：PN2.5-4.0Mpa

公称通径：DN40-DN200mm

连接方式：法兰

适用介质：氨、氨液

包装：木箱

品牌：启标

标准：国标
