LZZB7-35型电流互感器

一、概述
本型电流互感器为户内全封闭环氧浇注绝缘结构,适用于额定频率50Hz,额定电压27.5~35KV装置的电力系统、手车式开关柜中,作电气测量、监控、和电气保护用。其中27.5KV级是电气化铁路电网用。
二、技术参数
产品符合标准GB1208-2006和IEC185之规定;
额定绝缘水平:40.5、95、185KV;
负荷功率因数:cosΦ=0.8(滞后);
额定二次电流:5A(或1A);
额定一次电流、准确级组合及相应的额定输出、动热稳定电流见下表:
额定一次电流(A) | 准确级组合 | 准确级及相应的额定输出(VA) | 4秒热稳定电流(KA有效值) | 动稳定电流(KA峰值) |
0.2S、0.2 | 0.5 | 10P10 | 10P15 |
15 | 0.2S/0.5/10P/10P 0.2S/0.5/10P 0.2/0.5/10P 0.2S/10P 0.2S/0.5 0.5/10P | 15 | 20 | 30 | 20 | 3.15 | 7.8 |
20 | 4.5 | 11 |
30 | 6.3 | 15 |
40 | 9 | 22.5 |
50 | 12.5 | 31.5 |
75 | 16 | 37.5 |
100 | 25 | 62.5 |
150、200 | 31.5 | 78 |
300 |
400、500、600 |
800 | 45 | 100 |
1000 | 20~40 | 20~40 | 50 | 50 | 55 |
1200 | 63 | 130 |
1500 | 72 |
2000 | 80 |
3000 | 80 |

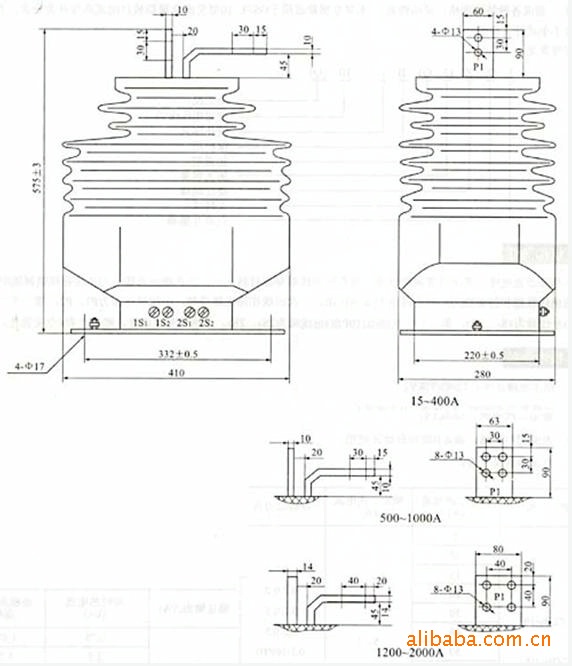

三、外形及安装尺寸
