一、产品概述

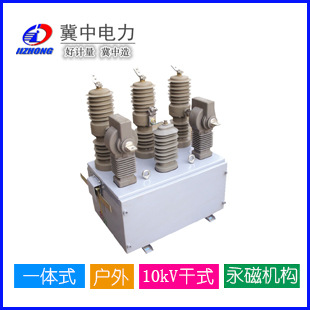

YFJLSZ-10Ⅱ型预付费组合互感器是由永磁真空断路器、环氧树脂浇注式电压互感器、电流互感器及预付费控制箱组成，单变比和双变比可自由选配。本产品适用于额定频率50Hz、额定电压10kV及以下户外电力系统中作预付费式电能计量使用，可通过预付费终端实现欠费前提醒、欠费后跳闸等功能。
永磁真空断路器采用真空灭弧的原理和双稳态永磁操作机构，靠永久磁铁的吸力将断路器保持在分、合闸位置上，能开断电力系统中的过负荷电流、短路电流。选配的控制器采用微控技术，可实现过流、速断保护等功能，还可以根据需求进行延时设置。
电压互感器、电流互感器采用专用环氧树脂在真空状态下浇注而成。二次线缆采用航空插头方式连接，使设备安装简便，并具有较高的防窃电功能。产品采用全密封结构，稳定可靠、体积小、安装方便、免维护、使用寿命长等特点。
二、使用环境1.环境温度：-25℃～+60℃；
2.海拔高度：安装地点的海拔高度不超过2000米；
3.相对湿度：日平均不大于95%，月平均不大于90%；
4．风压不超过700Pa（相当于风速为34m/s）；
5.污秽等级：Ⅲ级。
三、技术参数表一 浇注式电压、电流互感器技术参数
额定电压比（kV/kV） | 额定电流比 （A/A） | 准确级组合 | 额定二次输出（VA） | ||
电压 | 电流 | 电压互感器 | 电流互感器 | ||
10(6)/0.1/0.1 | 5～600/5 | 0.2 | 0.2S | 20 | 10 |
表二 真空断路器技术参数
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 12 |
2 | 额定频率 | Hz | 50 |
3 | 额定电流 | A | 630 |
4 | 额定绝缘水平（断口/相间及地） | kV | 48/42 |
5 | 4s热稳定电流 | kA | 20 |
6 | 额定动稳定电流（峰值） | kA | 50 |
7 | 额定有功负载开断电流 | A | 630 |
8 | 额定闭和开断电流 | A | 630 |
9 | 分合闸操作电源额定电压 | V | AC100 |
10 | 机械寿命 | 次 | 10000 |
11 | 雷击冲击耐受电压 | kV | 75 |
12 | 额定电缆充电开断电流 | A | 10 |
13 | 额定短路持续时间 | S | 3 |
四、运输及安装需求
1、运输过程中主体、表箱不得翻转倾斜，并要采取防震措施。起吊时必须水平起吊。
2、在投入运行前应检查互感器，核对操作元件的额定电压，额定电流与实际情况是否相符。
3、产品的存放应选择干燥、通风、防潮、防震、防有害气体侵袭的室内。长期存放应定期检查环境是否符合要求，各部件是否完整。
五、订货须知订货时应详细说明产品的型号、名称、数量、电流互感器变比、等级、操作场所及交货日期。
六、随机文件1、产品合格证一份；
2、使用说明书一份；
3、出厂检验报告一份。
| ||||||||||||
| ||||||||||||
|
