U41S法兰柱塞阀

一、主要参数

   型    号：U41S法兰柱塞阀

    通    径：DN15-250

    压    力：1.6-4.0Mpa

   阀体材质： WCB、球墨铸铁

    适用介质：法兰柱塞阀由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用，适用于石油、化工、制药、化肥、电力等行业的各种工况管路上，用于切断或接通管路介质

二、产品简介

   柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。

密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。

三、参数图纸

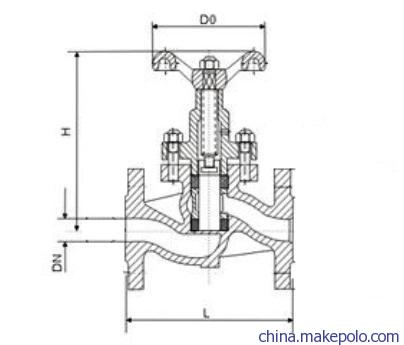

  附件一：U41S法兰柱塞阀参数、附件二：U41S法兰柱塞阀图纸

四、产品特点：

 U41S法兰柱塞阀主要特点：
    1、流道：直通式

2、阀体、阀盖为铸钢或铸钢件，柱塞、阀杆、隔离环为不锈钢。密封圈为柔性石墨或聚四氟乙烯

3、密封环、隔离环由阀体和阀盖连接螺栓、螺母、弹簧垫压紧

4、靠柱塞外径与密封环内经实现密封

5、该阀启闭速度较慢

五、应用领域

适用范围：

   适用于石油、化工、制药、化肥、电力等行业的各种工况管路上，用于切断或接通管路介质
