一、功能与结构

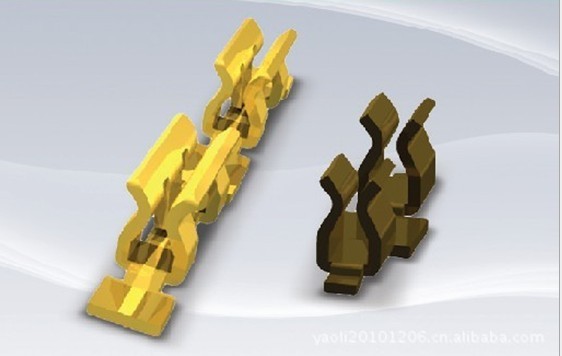

凯鼎屏蔽罩夹子，屏蔽罩固定夹，屏蔽罩弹性支架，SMT夹子，贴片夹子

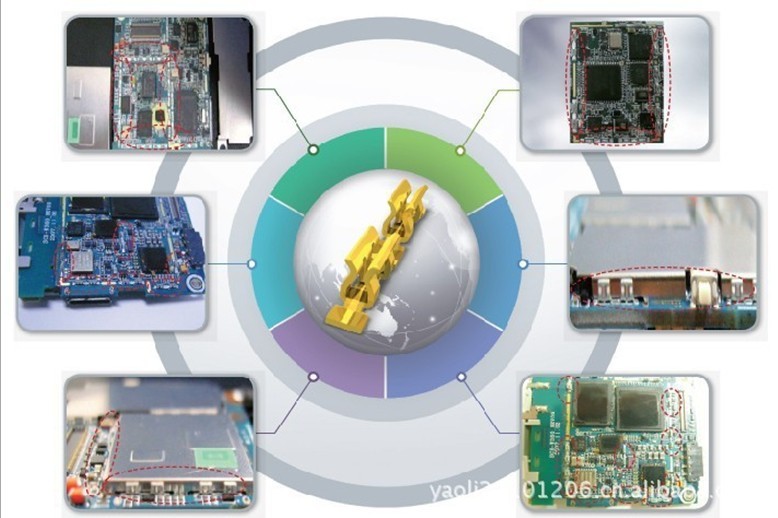

主要功能：手机主板，平板电脑主板，无线路由主板，各种电子设备主板贴片用支撑屏蔽罩用。
用此夹子可以替代老式的屏蔽框，且维修和拆装方便老式的是焊接的，现在的夹子用载带包装

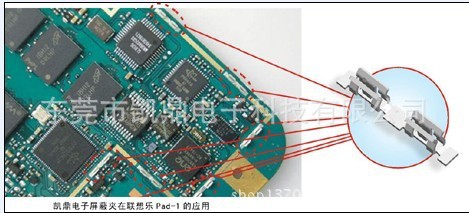

SMT贴片焊接在主板上，屏蔽罩卡在夹子上面。
规格：
015夹子 L6.5*W0.8*H1.28*S0.15 固定屏蔽罩厚度T=0.15MM
020夹子 L6.5*W0.8*H1.28*S0.2 固定屏蔽罩厚度T=0.2MM

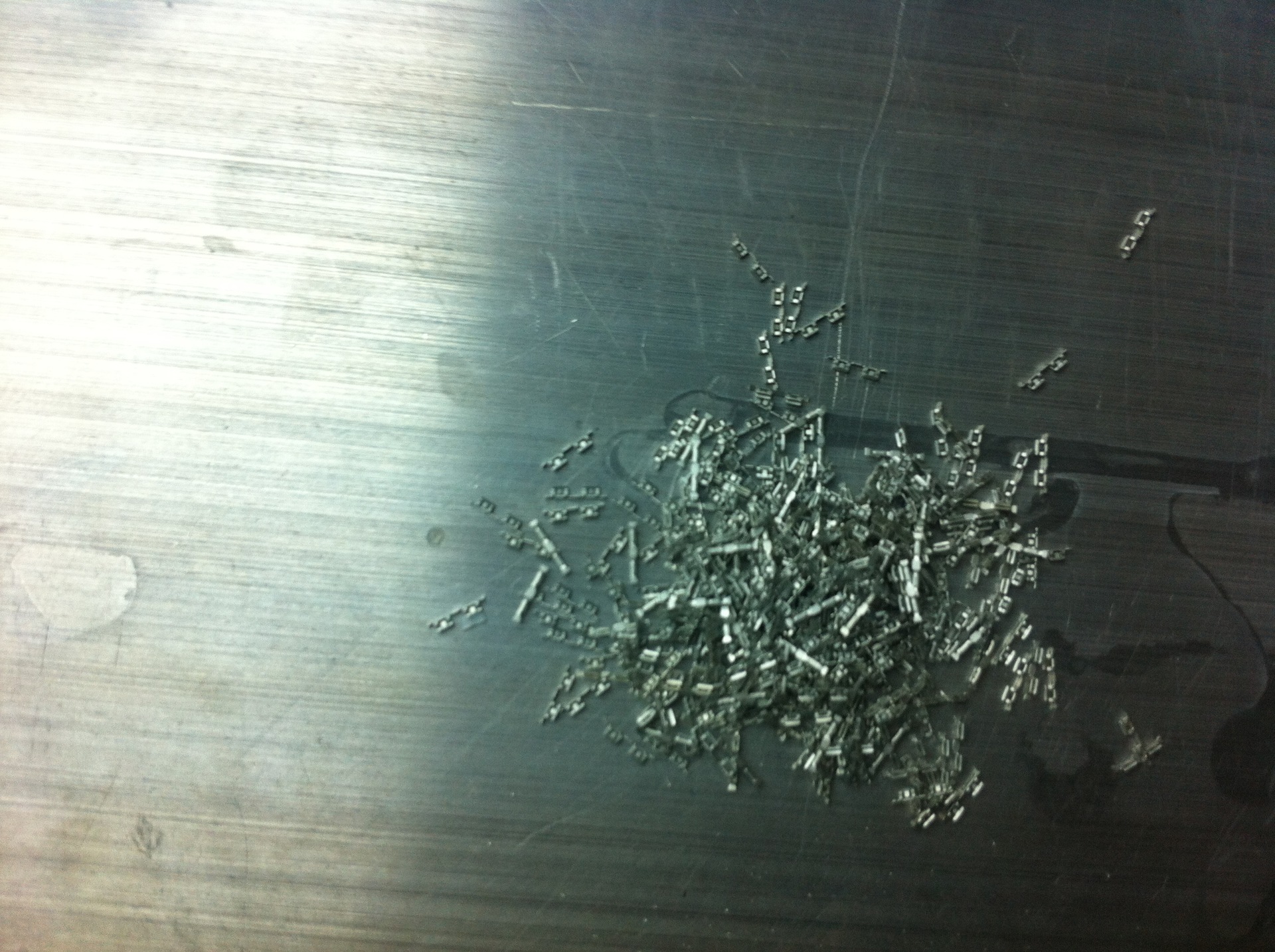

注解：夹子采用高速冲模生产，材质选用进口SUS301，表面电镀雾锡，自动化SMT专用载带包装，贴片快速方便。產品類型：板上式
新料號：KD-PBJ-001
產品規格：H=0.80mm
產品外形尺寸（長x寬x高）：6.5*0.8*1.28（mm）
板上高度：0.80mm
配合屏蔽罩(線徑)厚度：0.20mm
目前日產能：500K
最小包裝量：10K
備註：標準物料，可通用
二、屏蔽夹与屏蔽框优劣势对比 | ||||||||||||||||||
专业生产屏蔽夹，尺寸精确，质量上乘，优质的售后服务，交货及时。
该产品弹性好，易上锡，采用SMD载带包装，贴装方便，更好地分隔了屏蔽区，加强了屏蔽效果，降低了屏蔽罩、屏蔽框的生产工艺、材料、可焊性、平整度及包装的要求，降低了屏蔽罩、屏蔽框的生产使用成本， 同时也降低了后续主板生产、检验、维修等方面的成本，贴片生产检验合格后加盖屏蔽罩，维修时可将屏蔽罩直接从固定夹上取下，而不再需要将屏蔽罩高温吹脱，避免了高温吹脱屏蔽罩时吹坏主板，大大降低了因维修所产生的坏板率，对手机主板起到了直接保护作用。是一款取代屏蔽框的最佳产品。屏蔽夹适用于所有传统的电缆屏蔽，可进行符合EMC标准的接线，以及较短的低电阻触点过渡。 这种夹子可以直接取代屏蔽框，当夹子被焊接在电路板之后，再直接把屏蔽罩安装在这些夹子中间夹住就可以了，等于少了一个屏蔽框的费用。我们大概比较了一下屏蔽框(Shielding frame)与屏蔽夹(shielding clip)之间的优缺点如下：
|
三、产品规格生产程序 |
客户提供产品样品或者产品设计图，提供OEM私人订制。 我方根据样品或者图纸设计模具，图纸并供客户参考或订制再生产。 |

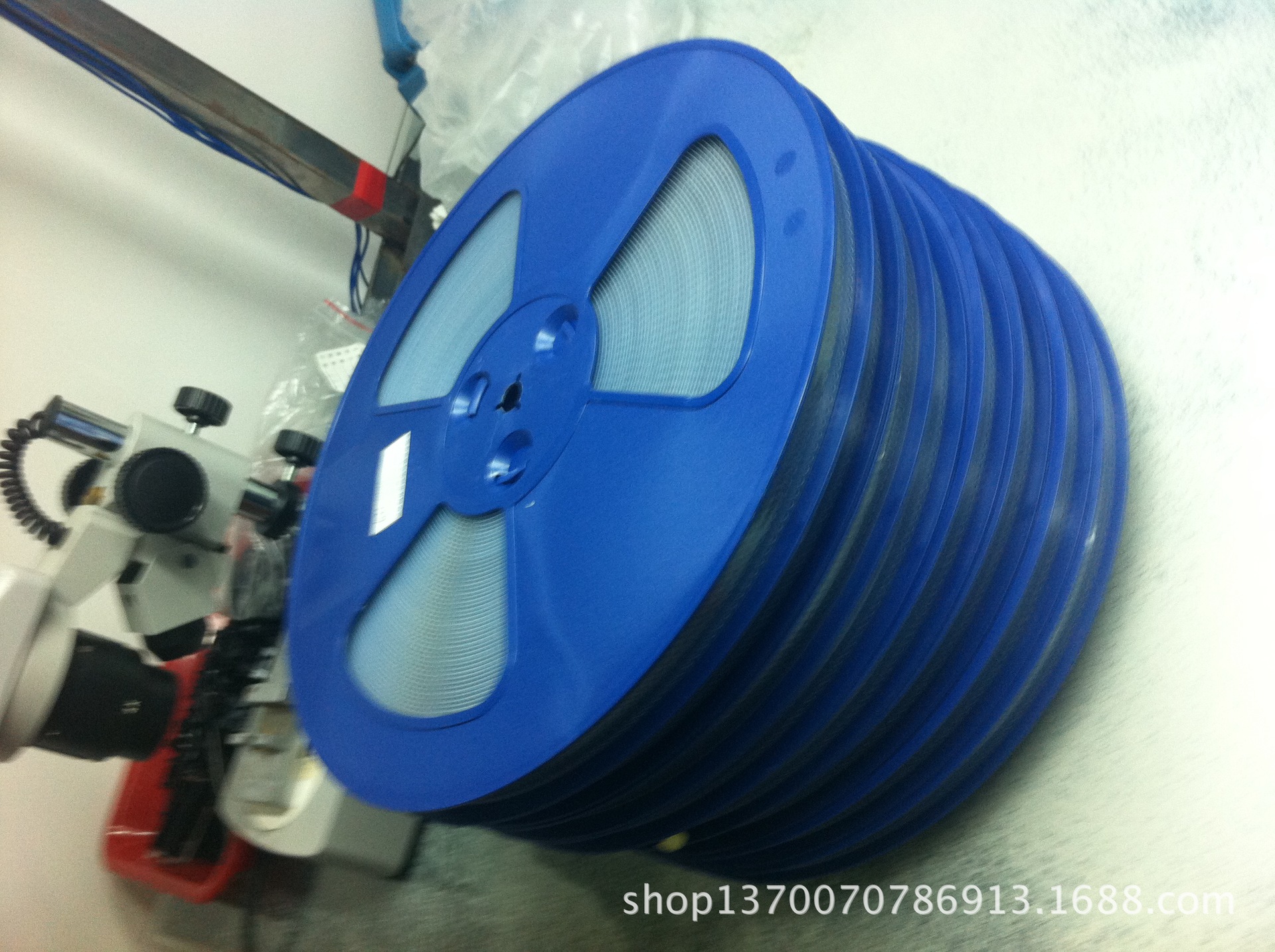

四、包装及产品说明 |
该产品弹性好，易上锡，采用SMD载带包装，贴装方便，更好地分隔了屏蔽区，加强了屏蔽效果，降低了屏蔽罩、屏蔽框的生产工艺、材料、可焊性、平整度及包装的要求，降低了屏蔽罩、屏蔽框的生产使用成本。
|
五、适用范围 |
专业生产、销售：EMI/RFI SMD Shield Clip（屏蔽夹），屏蔽罩夹子，屏蔽罩固定夹，屏蔽盖夹子屏蔽罩固定夹,手机屏蔽夹，平板电脑屏蔽夹，PTC0703B屏蔽夹，PTC1121N屏蔽夹；PTC0703B屏蔽夹；PTC0706B屏蔽夹；广泛应用于平板电脑，GPS车载，智能手机等电子产品。
|
六、管理与品质认证 |
ISO9001质量管理体系认证 |
另外一点需要设计者别注意的，就是使用屏蔽夹 (shielding clip)会在屏蔽罩(shielding can)与电路板之间形成一缝隙，这道缝隙可能会高达0.2mm，必须请 RF 工程师特别留意这样会不会影响到RF的性能，其实也可以考虑特别将屏蔽罩设计成有凹槽形状来避开屏蔽夹的地方。
'
