1、介绍

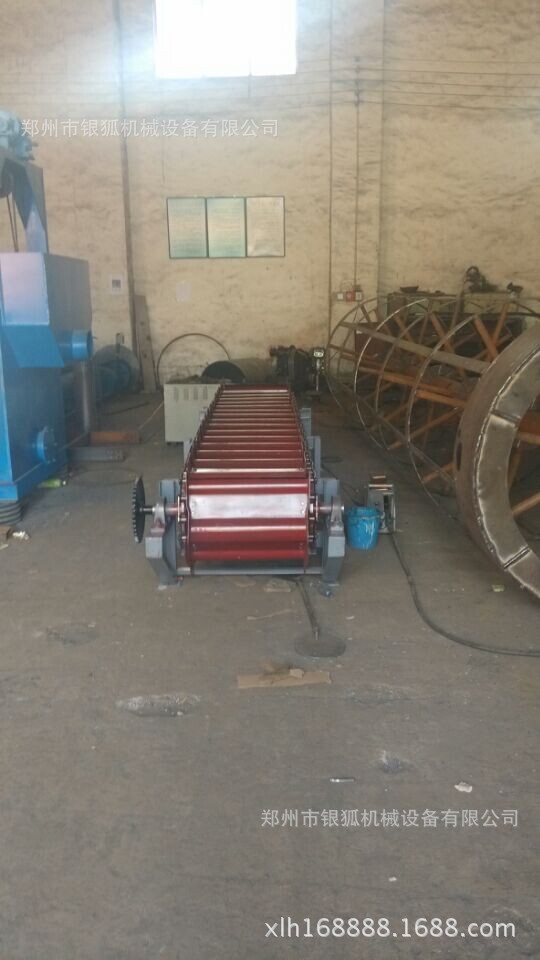

链板输送机：又叫链板传送机，链板线。是一种利用循环往复的链条作为牵引动力，以金属板作为输送承载体的一种输送机械设备。目前国内市场上有两种链板输送机，一种是用链条，支轴和金属板组成的输送链板做成的输送机；一种是用带弯板的链条和金属板组成的金属板输送带做成的链板输送机。

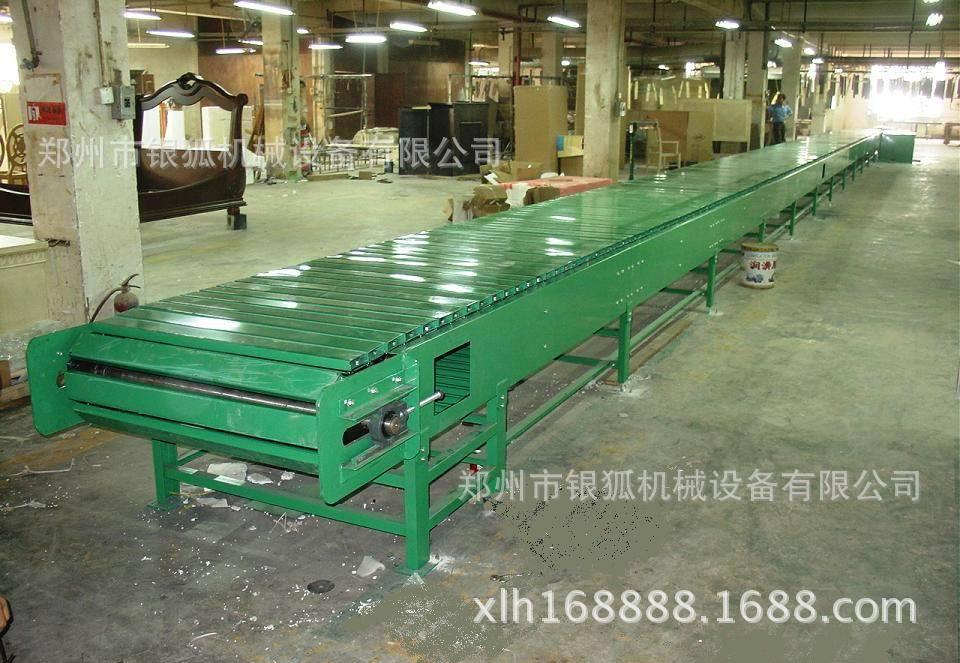

链板式输送机应用于重件的输送,常用于各类摩托车、汽车总装输送线及焊接输送机,各类制动器、发动机链板输送机、起动机链板机、磁电器门链板输送机、发电机链板输送机、电焊机链板输送机等装配。输送机为摩托车链板输送机整车制造装配厂商必不可少的设备,通过流水线操作,对工厂的装配工艺进行有效的调整,合理分配每道工序；并可在输送机上随意添置在线检测及自动装配专机,实施有效的产品质量控制及设备运行状态监控,为现代化的大生产提供必要的保障。输送机采用大节距滚针弯板链为输送介质,拖动金属面板作循环往复运行,链板输送线的速度可调。有照明、风扇、工装板等标准配置。根据产量对线体的长度进行选择。链板输送线是以大节距特种弯板链条为传送介质,带动金属/塑料面板作循 环往复运行的一种输送装配设备。由于线体结构及输送介质较为坚固,所以一般用在较重物品的输送和装配作业现场,每米的最大承重可达到500Kg。线体的输 送速度可调,有电磁调速、变频调速、机械调速等各种调速方式,一般最快速度在15M/min以内。由于工作环境以及生产工艺的需要,该线体也可做成90度 或180度转弯型的,用在空调链板输送机、冰箱链 板链板机、电动工具链板输送机等的抽真空、检测上。在面板上可设置各种工装夹具,以满足工件的夹紧、旋转及装配、检测等。在需要对工件表面进行防护的,面 板可采用塑料材质或是在金属面板表面贴胶。线体的主体结构主要有钢架结构和铝型材结构两种。传送链条的节距从38.1mm到200mm可供选择。是重型物 品输送装配作业现场最为理想的设备。
2、应用介绍

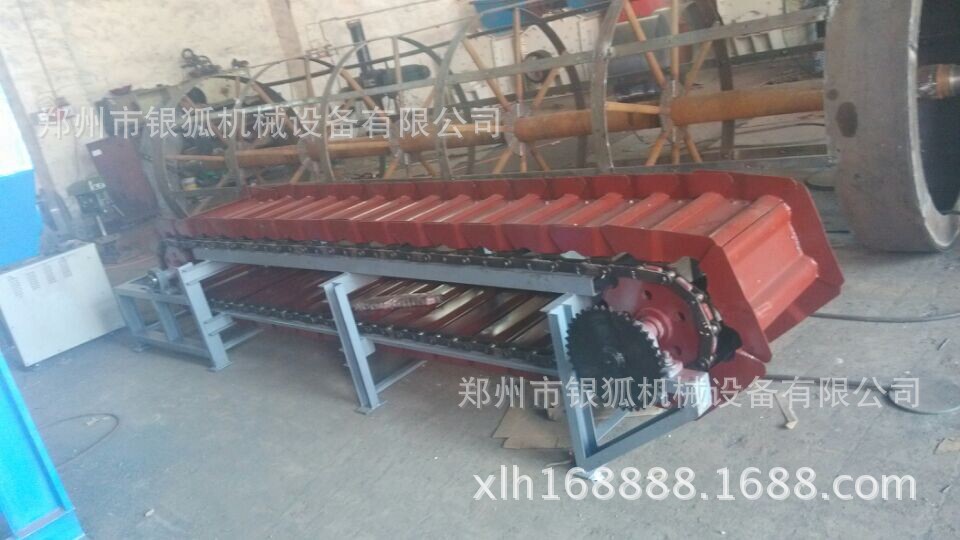

链板式输送机，利用固接在牵引链上的一系列链板在水平或倾斜方向输送物料的输送机，以单片钢板铰接成环带作为运输机的牵引和承载构件承载面具有横向隔片置于槽箱中驱动环带借隔片将煤刮运输出。它由驱动机构、张紧装置、牵引链、板条、驱动及改向链轮、机架等部分组成。在冶金、煤炭、化工、电力、机械制造及国民经济的其他工业部门中均得到了广泛的应用。
3、链板式输送机的特点
1、适用范围广。除粘度特别大的物料外，一般固态物料和成件物均可用它输送；
2、输送能力大；
3、牵引链的强度高，可用作长距离输送；
4、输送线路布置灵活。与网带式输送机相比，链板式输送机可在较大的倾角和较小的弯曲半径的条件下输送，因此布置的灵活性较大。链板式输送机的倾角可达30°-35°，弯曲半径一般约为5-8m；
5、在输送过程中可进行分类、干燥、冷却或装配等各种工艺加工；
6、运行平稳可靠；
4、链板式输送机的分类
1、链板式输送机的结构型式多样。链板式输送机一般可按下述分类：
2、按输送机的安装形式可分为固定式和移动式；
3、按输送机的布置形式可分为水平型、水平-倾斜型、倾斜型、倾斜-水平型、水平-倾斜-水平型等；
4、按牵引构件的结构型式可分为套筒滚子链式、冲压链式、铸造链式、环链式及可拆链式等；
5、按牵引链的数量可分为单链式和双链式；
6、按底板的结构型式可分为鳞板式（有挡边波浪型，无挡边波浪型，有挡边深型等）和平板式（有挡边平型和无挡边平型等）；
7、按输送机的运行特征可分为连续式和脉动式；
8、按驱动方式可分为电力机械驱动式及液力驱动式。
5、输送机的特点
占地面积小，伸缩自如；
*方向易变，可灵活改变输送方向，最大时可达到180度；
*S型辊道输送机，每单元由8只辊筒组成，每一个单元都可独立使用，也可多个单元联接使用，安装方便；
*S型辊道输送机伸缩自如，一个单元最长与最短状态之比可达到3倍；
*S型辊道输送机可灵活改变输送方向，最大时可以大于180度。
滚筒输送机适用于各类箱、包、托盘等件货的输送，散料、小件物品或不规则的物品需放在托盘上或周转箱内输送。能够输送单件重量很大的物料，或承受较大的冲击载荷。
结构形式：按驱动方式可分为动力滚筒线和无动力滚筒线，按布置形式可分为水平输送滚筒线、倾斜输送滚筒 线和转弯滚筒线。还可按客户要求特殊设计，以满足各类客户的要求。标准规滚筒线内宽度为200、300、400、500、1200mm等。也可按客户需求 采用其它特殊规格。转弯滚筒线标准转弯内半径为600、900、1200mm等，也可按客户需求采用其它特殊规格。直段滚筒所用的滚筒直径有38、50、 60、76、89mm等。
