模具架介绍

•
• • 产品信息
  • 名称： 模具架
  • 品牌： 博尔特斯-中钢
  • 货号： MOK-4
  • 颜色：BHK灰色+蓝色
  • 模具架特点：

  • 1、安全可靠附加保险装置；

    2、操作轻便采用轴承组合，滑动平衡并附独立吊模装置

    3、节省场地，占地面积积为1.8平方米，可存放几十套中小型模具；

    4、结构简单，由多种组合部件组装而成，便于拆卸、运输和组装；

    5、节省空间，每格可放多套模具，方便模具保养管理和寻找；

    6、模架抽板承载后轻松抽送，上下间隔随意调整，协同备有的滑车和手动葫芦可轻松、快捷的完成存取工作；

    7、可随意调整，万能百搭可单个使用也可随意驳接，安装方便；

    8、每层最高承受重量可达800kgs/1800kgs；结构科学、合理，按要求组装成型后牢固可靠，安全性高.

•
•

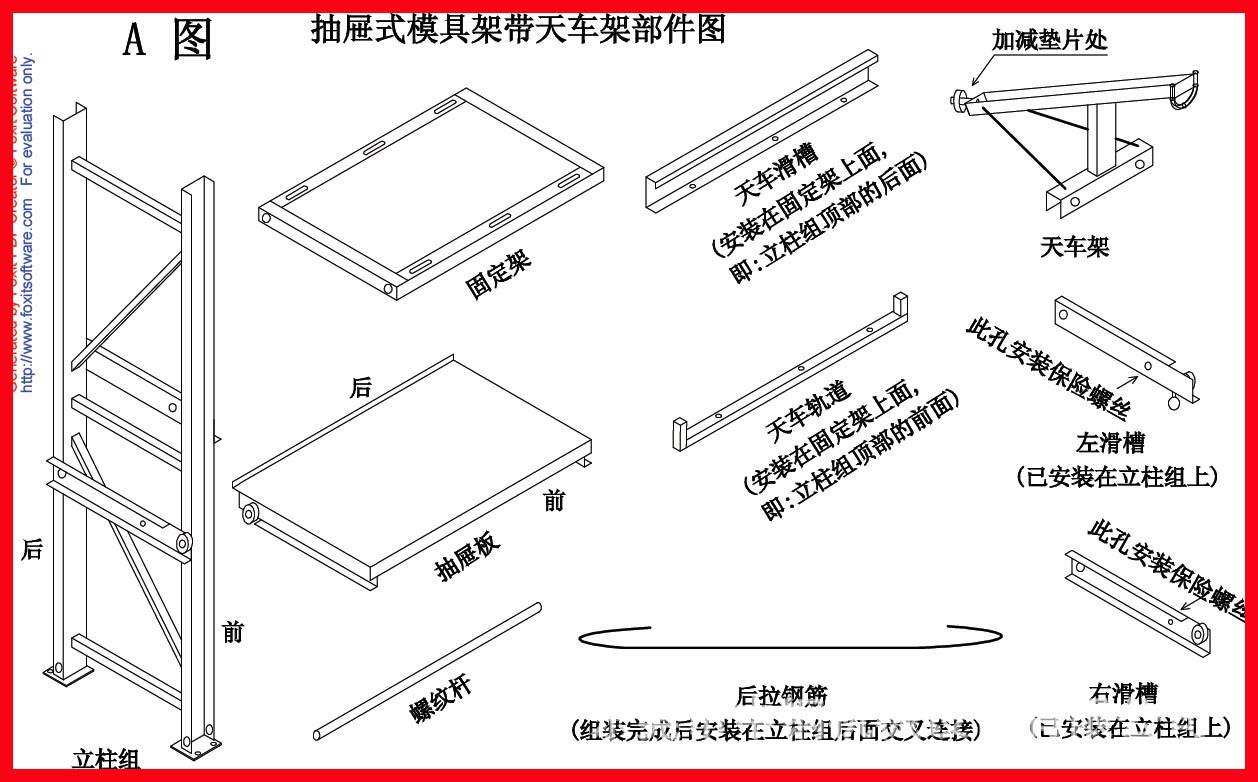

模具架安装图

模具架颜色系列图

模具架产品特性：

标准型抽屉式模具架产品特性：

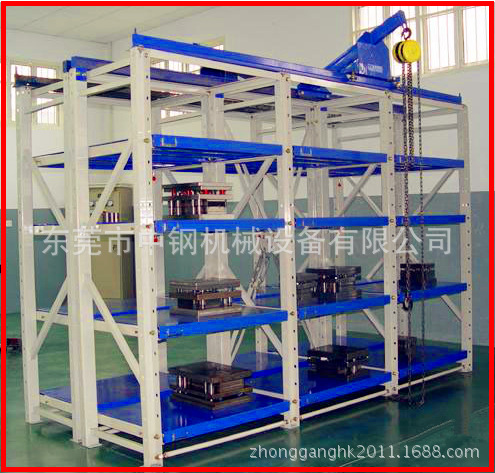

三格四层标准抽屉式模具架；规格；高H2000*深D615*长L3100MM每格长888

1、每块抽屉板可承重800-1000KG

2、天车(行车)承重800-1000KG

3、抽屉板可拉出65%

4、安全可靠附加保险装置

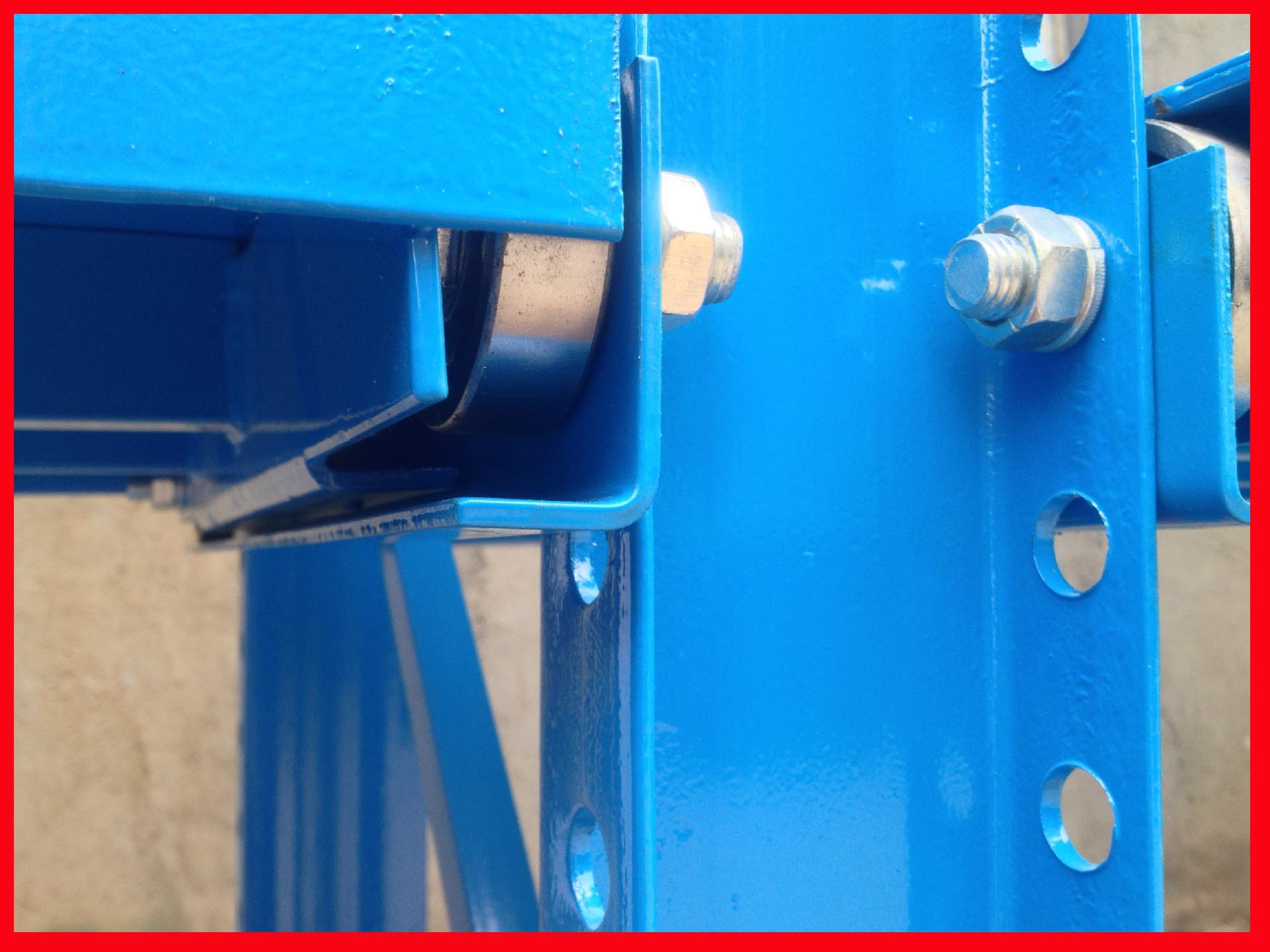

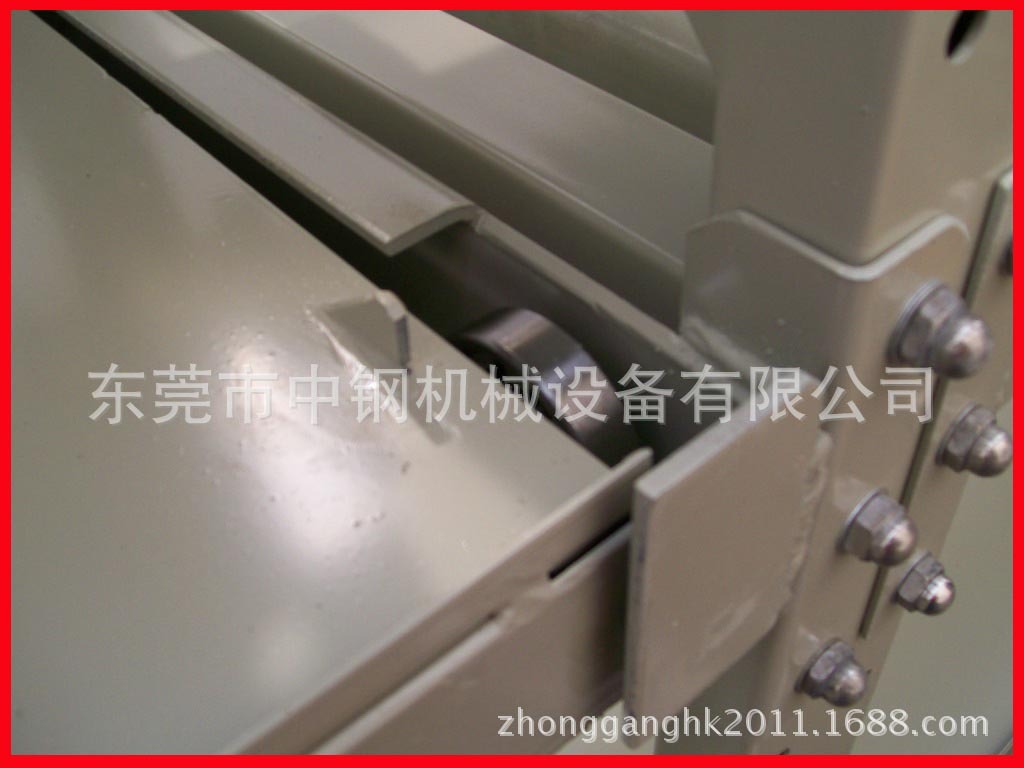

5、操作轻便采用轴承组合，滑动平衡并附独立吊模装置

6、节省场地，占地面积积为1.8平方米，可存放几十套中小型模具

7、结构简单，由多种组合部件组装而成，便于拆卸、运输和组装

标准型抽屉式模具架技术参数：

1.立柱采用10#槽钢，立柱斜杠为25*25方通

2.抽屉板支架采用50*50角铁，抽屉面板采用2MM钢板

3.滑槽为4MM钢板折弯而成

4.轴承为6403#

5.喷漆

6.颜色客户自定

中型全开式模具架：

1、每块板承重1000-3000KG

2、抽屉拉出95%

3、三格四层规格；H2400*W1100*L3400MM

重型抽屉式模具架：

每格每层承载2-3吨规格：高度H2100*W1205*L1100长度无限度

1.重型抽屉式模具架规格可以按照客户要求订做。

2.重型抽屉式模具架产品特征同上

3.技术参数：立柱采用10#槽钢，立柱斜杠为25*25方通

4.抽屉板支架采用40*80扁通，抽屉面板采用2.5MM钢板

5.滑槽为6MM钢板折弯而成

6.轴承为6404#

7.颜色客户自定

抽屉式货架又称模具货架，主要用于存放各种模具物品；顶部可配置移动葫芦车（手拉或电动），抽屉底部设有滚轮轨道，承载后依然能用很小的力自如地拉动，附加定位保险装置，安全可靠；根据承载能力可分为轻量型、重量型两种。操作轻便:采用轴承组合,滑动平移并附有独立吊模装置,无需大型行车及叉车。

1. 1. 模具架安全可靠：附加定位装置，使用安全可靠。
2. 2. 操作轻便：采用轴承组合，滑动平稳，并附有独立吊模装置。
3. 3. 结构简单：由多种组合部件组装而成，便于运输、安装和拆卸。
4. 4. 节约场地：占地面积仅为1.8平方米可存放几十套中型模具，有效节省空间，便于模具的保养和管理。
5. 5. 可按照用户需求承接承重不同规格不同的模具架。
6. 6. 颜色可自定。
7. 7. 承重面采用花纹板，可增加摩擦力防止模具滑落等现象。
8. 8. 模块化散件可任意组装长度。
9. 9. 可调节地脚高度，克服场地表面不平整。

1、观察材料用的是否好料还是次品，面板是否够厚等，加工制作中最关键的一点就是点焊是否牢固，有没有漏焊点等;

2、模具架在安装的过程当中先要确保各个紧固螺丝确保是否锁紧;抽屉板保险螺丝是否全部装到位;地脚螺丝是否打好等;还有一个就是设计方面的问题，抽屉板的模具架的插入方式，如果从背后放入，即使忘了装保险螺丝，抽屉板也不会从前面掉落。而如果设计是从前面放入的话，忘掉保险螺丝就很危险了。

3、在操作过程中要按照使用手册来使用货架，不要想当然的认为安全。在实际的操作中，就有使用者为图个方便，用葫芦斜拉模具，这样就改变了模具架的受力，容易使模具货架因受力不均衡而倾覆。在清理完模具或者搬完模具后要及时将抽屉归回原位。

4、在购买模具架的时候不要先看价格，要先看下质量。质量才是最重要的。价格下降也就意味着质量的下降，但这是不是绝对，可以找一些口碑比较好的模具架生产厂家进行定做，这样安全又放心，小编向你推荐东莞市中钢机械设备有限公司，该公司有专业的安装运输队伍，确保不会在安装过程中出现问题;而且有一套完整的程序，附上模具架安全操作说明书，确保使用阶段的安全。
