　　章 公司简介

　　深圳威鼎科技有限公司——(VDINK)专门从事平板显示设备的研发、生产与销售，产品面向整个亚太地区。公司始终以产品质量为核心，服务至上为已任，以作为亚洲领先的平板显示设备及应用解决方案的供应商，威鼎始终站在液晶显示行业发展的前沿，并长期与，SAMSUNG、SHARP、LG等国际知名液晶品牌厂商保持良好的战略合作伙伴关系。

　　联系电话：15919434884(龙小姐) QQ：2262141747

　　第二章 概述

　　深圳威鼎科技为此拼接显示墙提供的液晶屏是选用韩国三星电子(sanmsung)生产的46寸DID LCD面板，具有高亮度、高对比度、高像素等特点。其发热量非常小，以至于站在拼接显示屏前面，也感觉不到它的温升。液晶独特的显示原理、全数字化的驱动系统，以及威鼎科技自主设计的散热设计方案，确保显示屏的高可靠性和稳定性，同时高强度拼接结构架和美观外型设计，使拼接显示屏既可靠实用又美观大方。

　　它将国际最卓越的DID 液晶高清晰度数码显示技术、威鼎科技公司的窄边拼接技术、多屏图像处理技术、信号切换技术、网络技术等的应用综合为一体，形成一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的LCD大屏幕显示系统。

　　通过这套LCD液晶墙显示系统可以实现对各种系统计算机图像和视频图像信息的综合显示，形成一套功能完善、技术先进的综合信息显示系统，满足客户的各种需要，为显示系统管理提供一个交互式的灵活系统，以适应不断发展的多媒体显示需要。因此，我们推荐使用目前国际领先的DID液晶拼接显示墙， DID液晶拼接显示墙已经在国内许多重要行业的大屏幕显示应用系统中使用，并得到业界及用户的一致好评!

　　该系统是以DID液晶显示技术为核心的显示子系统，整个系统可与计算机网络系统、视频监控系统和其它独立计算机工作站相联，实现这些计算机图形和视频图像信息的综合显示，满足监控、指挥、调度等各种显示的需要，为用户提供一个直观、交互式的灵活显示系统，以适应不断发展的工作需要。

　　1.46寸拼接屏幕|监控电视墙|46寸大屏拼接|广告机报价需求分析

　　显示系统中心安装一套2×3-46寸专业液晶拼接显示系统。显示系统可接受100路复合视频信号作为输入。要求可以满屏显示任意一路输入信号，也可以单屏显示不同的输入信号，也可以通过LCD单元的内置处理器，实现1*2、2*2、2*3等拼接与单屏相结合来显示各路信号.

　　鉴于以上要求本技术方案提供的液晶拼接墙显示系统。通过这套液晶拼接显示系统可以将各类信号在液晶拼接墙上显示，形成一套功能完善、技术先进的信息显示管理控制系统，为用户提供先进的技术服务，适应不断发展的各种需要。

　　2.系统设计原则和目标

　　系统的可用性

　　液晶拼接墙系统具有很大的组合空间：既可以一对一单屏拼接，也可以一对mXn整屏拼接。我们将根据客户对液晶拼接墙系统提出的系统规模和应用要求，选择合适的产品

　　和拼接方式，提出具体实施方案，满足系统的应用需求。

　　我们将根据客户对输入信号的要求，选择不同的视频处理系统，实现全制式标准VIDEO视频信号、独立的VGA、DVI及RGBHV等信号输入，满足不同使用场合，不同信号输入的需求。

　　通过控制软件，集中管理图像的显示，实现各种信号的切换、拼接成全屏显示、任意组合显示等功能。

　　我们因应客户的不同需求，打造个性化系统，提供不同的实施方案和技术支持。

　　B、系统的先进性

　　随着信息技术发展的日新月异，高科技手段应用信息显示中心辅助决策系统越来越普遍。作为各种信号(计算机、视频、网络等)的集中显示终端，大屏幕显示系统一定要具备高分辨率显示、色彩均匀稳定，并且能与各种信号良好兼容的特性。采用威鼎科技最新先进技术制造的LCD显示单元，具备450cd/m2 超高亮度，3000：1高亮环境下的超高显示对比度，图像色彩层次及鲜明度相对于以往显示器件有了明显的改善。完善的色彩一致性，有效抑制各画面间三原色的离散和色像漂移，保证颜色的高度一致。

　　采用大屏控制软件，具有高度的集成性能、全面的管理功能、全面的系统设置功能以及强大的控制功能等优势，适合应用于公安、交警、安防、通讯、多媒体等所有大屏领域。

　　威鼎科技的LCD拼接墙采用自主研发的显示集成软件和嵌入式拼接系统，其功能强大、系统稳定、操作简单，是符合时代发展潮流的新一代显示设备。

　　C、系统的可靠性

　　监视器、拼接墙一般要求一天24小时，一年365天连续工作，这就要求监视器、拼接墙具有可靠性好、稳定性高等特点，以保证系统稳定可靠地运行。

　　影响系统可靠性主要包括温升、结构、干扰、以及系统本身的使用寿命等。系统的发热量大，将大大减少系统器件的使用寿命，而如果设备很重，则不利于安装和使机构不堪重负。此外，系统的抗干扰能力也直接影响系统的可靠性。

　　拼接墙液晶屏选用高可靠性的液晶屏，液晶独特的显示原理、全数字化的驱动系统，以及利用工程流体力学设计的空气涡流散热方法，确保拼接墙的高可靠性和稳定性，同时全钢的拼接墙结构和合理的工艺设计，使拼接墙既无辐射也不受外界电磁场的干扰，稳定可靠。

　　由于低功耗、重量轻、寿命长，无辐射等特点，使液晶拼接墙可靠性极高。

　　D、系统的经济性

　　考虑系统的经济性，就不能不提性价比，只有在高性能、高质量的前提下，系统的经济性才有意义。

　　由于LCD独特的显示原理，屏幕长期工作色彩、亮度、对比度变化极小，保证长期工作无热变形。屏幕无等离子烙印问题，能长时间显示静态图像。显示墙使用中无需定期维护，没有易损部件，完全不存在耗材，因此，LCD显示墙后期的维护成本非常低。综上所述，可以说LCD拼接墙拥有比传统拼接墙更佳的显示性能，更低成本，整体性价比极具优势。液晶拼接墙，以其优异的性能，合理的价格在国内外受到了广泛的欢迎。其背光元器件就高达5万小时的使用寿命，质量稳定，维护费用低。

　　3.技术规范和标准

　　《社会治安动态视频监控系统技术规范》(DB33/T 502—2004)

　　《视频安防系统技术要求》(GA/T367-2001)

　　《民用闭路监视电视系统工程技术规范》(GB50198-94)

　　《信息网络数字视频应用系统规范》(BJ/Z0001-2003)

　　《信息技术开放系统互连网络层安全协议》(GB/T 17963)

　　《电子计算机机房设计规范》(GB50174-93)

　　《安全防范工程程序与要求》(GA/T75-94)

　　《建筑物防雷设计规范》(GB50057-94)

　　《建筑物电子信息系统防雷技术规范》(GB50343-2004)

　　《民用建筑电气设计规范》(JGJ/T16-92)

　　《建筑钢结构焊接规程》(JGT81-91)

　　《广东省社会治安视频监控系统数据传输技术规范》

　　《钢筋混凝土施工规范》

　　第三章 液晶拼接墙系统设计

　　46寸拼接屏幕|监控电视墙|46寸大屏拼接|广告机报价

　　1.系统组成

　　整套液晶拼接墙显示系统主要由以下几部分组成：

　　机架(壁挂式)

　　46" LCD拼接显示单元(DID液晶面板)

　　内置图像拼接器

　　应用管理软件包

　　VGA矩阵

　　视频矩阵

　　线材及配件

　　2.系统规格

　　本方案采用的液晶拼接墙由韩国三星电子的LCD拼接显示单元拼接而成，选择如下方式：

　　2Í3 46″拼接,总共6个单元，尺寸规格如下：

　　单屏面积：1025mm(宽)Х580mm (高)

　　整屏面积：3075mm (宽) Í 1160mm(高)

　　壁挂厚度：≯300mm

　　3.系统结构图

　　系统示意图

　　机柜：根据拼接墙显示尺寸及外观尺寸进行设计

　　拼接墙的大小按照惯例由拼接墙单元的个数 ( 宽 m* 高n) 和单元的尺寸来计算。例如 2x3 46″拼接墙指高2个单元，宽3个单元，由6个46″液晶拼接显示单元组成，具体使用时可根据安装环境选择立式或挂壁式安装，选择不同的安装方式时再加上边柜及立式底座的尺寸，便可得到拼接墙的外观尺寸。

　　液晶拼接显示单元：包含内置图形处理及驱动板、液晶屏和电源

　　1、图形处理及驱动板

　　采用3D数字降噪，3D解码，动态色度、亮度补偿，驱动拼接二合一，支持1920*1080高解屏，真正的10bitLVDS输出， 视频信号环路输出，DVI数字高清接口，VGA输入，YPbPr和RGBHV复合输入，ESD防静电设计，更好的保证设备正常运行。显示设备自动调整处理拼接信号，显示图象更亲切自然。采用FPGA 阵列式组合处理构架，全硬件设计，快速启动(启动时间小于8S)和全天时全天候正常工作。集超带宽视频信号采集、实时高分辨率数字图像处理、3D高阶数字滤波等并行处理机制,能从根本上保证对所有输入视频进行全实时、图像无延迟处理，无丢帧现象。显示设备可以实现高分辨率、高亮度、高色彩还原显示。

　　2、 液晶屏

　　拼接墙使用SAMSUNG超窄边DID专业液晶屏，并经过技术处理，使其符合拼接墙的设计要求。

　　首创的液晶挂装设计。通过对液晶屏进行结构技术处理，改变传统的液晶屏安装形式，使液晶单元装拆变得非常方便。

　　3、电源

　　拼接墙每一单元都有独立的开关电源模块，保证系统长时间稳定运行，整机输入使用带保护地的单相三线制交流电源，并确保整个工程系统使用同一保护地。不能使用无保护地的电源，电源线的接地脚不能破坏。

　　控制计算机

　　拼接墙系统控制提供一个软件包，可安装于任何品牌的PC机，在windows环境下，运行软件并通过RS232串行通信，用于对拼接墙的信号和各种功能的控制。

　　各类线材

　　各类线材将按实地安装数量及高度等数据进行定制。

　　第四章 系统特点和功能

　　1.系统特点

　　一、 高清晰度、高亮度、高色域

　　清晰度、亮度、色彩饱和度是液晶的三个重要性能指标，LCD拼接墙采用威鼎自主知识产权的数字信号处理技术和拼接处理技术，结合最新技术的液晶屏，具有高清晰度、高亮度、高色域的特点。

　　二、 高级窄边拼接，内置处理器

　　高级的窄边液晶拼接，采用比以往机器薄二分之一的高级窄边，即使拼接，边缘也不注

　　意。每个液晶单元，自带内置处理功能，在无外部控制器的情况下，实现多个N*M组合屏显示任意多路信号。

　　三、 嵌入式系统

　　一般来说，我们把非PC系统，但又具有计算机功能的设备或器材称为嵌入式系统。也可以说它是以应用为中心，软硬件可裁减的，并将软件固化在FLASH中，对功能、可靠性、成本、体积、功耗等严格要求的微型专用计算机系统。也就是说嵌入式系统集应用软件与硬件于一体，具有软件代码小、高度自动化、响应速度快等特点，特别适合于要求实时和多任务的应用。嵌入式系统的软硬件设计难度通常都更高，但是它为用户提供了以下好处：

　　1、易于使用。用户无须经过专门培训，只需会简单的操作，便能使用。

　　2、系统稳定性高，软件容错能力更强，无需专人管理。嵌入式系统将功能集中到一个体积较小的设备内，系统的实时性、稳定性、可靠性大大提高，所以无需专人管理。

　　3、软件固化在FLASH中，不可修改，可靠性高。

　　4、使用嵌入式实时操作系统，系统开关机快。

　　5、软硬件成本低。嵌入式系统采用一体化的硬件结构和专用的操作系统，用户不需要支付软件费用，总体成本较低。

　　6、机械尺寸较小，结构简单紧凑。一体化的设计使整个系统结构简单，体积小，重量轻，同时也提高了系统的稳定性和可靠性。

　　四、 拼接方式任意选择，使用场所适应性强。

　　LCD拼接墙，除了拼接数量任意选择外(mХn)，屏的大小亦多种选择，满足不同场所的需要。

　　五、 拼接台数不限

　　一般拼接墙由于技术限制，拼接台数受限。LCD拼接墙采用最新的嵌入式硬件拼接技术，拼接单元数理论上可以达到无限多单元，目前工程实践已达二百多单元。

　　六、 灵活多变的拼接显示组合功能

　　液晶拼接墙可以根据不同用户、不同使用环境的要求进行个性化设计，可以选择单屏显示、整屏显示、任意组合显示。

　　七、先进的屏幕参数自动高校功能

　　针对液晶拼接墙使用的液晶单元中液晶屏及驱动电路可能出现的离散性问题，液晶拼接

　　墙使用了自主研发的先进的拼接墙系数(亮度、对比度、色度、白平衡)自动调校功能，从

　　而保证了整幅拼接屏幕的色彩一致性和亮度的均匀性。

　　八、稳定运行寿命超长，维护成本低

　　液晶显示技术是目前最优异的平板显示技术之一，尤其是拼接墙使用的液晶屏，其背光源的使用寿命就超过6万小时，长时间工作后图像稳定没任何变化。液晶显示技术没有任何需要定期更换的耗材设备，所以维护、维修成本极低。

　　九、 美观的墙体结构

　　LCD拼接墙壁挂式机架厚度不超过180mm，机柜厚度不超过400mm，可以选用立柜和壁挂两种安装方式，适应不同使用场所的应用要求。拼接墙机柜采用全钢与铝合金结构，坚固牢靠，拼接屏挂入式安装，简单方便，整体结构紧凑大方、节省空间。

　　十、 环保健康

　　LCD液晶拼接墙发热量小、无辐射、无闪烁、不伤眼、不含有害物质(如铅、汞、镉和六价铬等符合相关标准规定)，是新一代环保健康拼接墙，在欧美一些发达国家， LCD拼接墙已成为主流显示设备。

　　2.系统功能

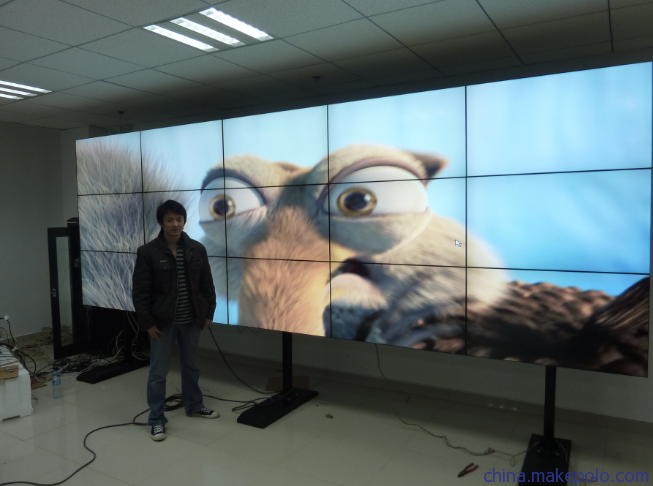

　　以2*3为例的显示效果

　　整个拼接墙显示任意一路信号：(图1)

　　每个单元屏幕显示任意一路信号：(图2)

　　N*M组合与任意位置、大小显示任意多路信号：(图3)

　　第五章 拼接墙的优势及技术指标

　　DID液晶(LCD)单元的主要特点：

　　高亮度

　　与TV和PC液晶屏相比，DID液晶屏拥有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/㎡(≤ 20.1 〞)和460~500 cd/㎡(≥ 26 〞)，而DID液晶屏的亮度为700~1000 cd/㎡(≥26〞)。

　　高对比度

　　DID 液晶屏具有3000：1( ≥ 26 〞)对比度，比传统PC或TV液晶屏要高出一倍以上，是一般背投的三倍。

　　普通液晶屏对比度 DID对比度

　　Ø 更好的彩色饱和度

　　目前普通LCD和CRT的彩色饱和度只有72%，而DID LCD可以达到92%的高彩色饱和度，这得益于DID新开发的色彩校准技术，通过这个技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，这样才能确保画面输出的精确和稳定。

　　普通液晶饱和度 DID饱和度

　　Ø 更宽的视角

　　PVA(Patterned Vertical Alignment)技术即“图像垂直调整技术”，利用这种技术，可视角度可达双178°以上(横向和纵向)。

　　Ø 可靠性更好

　　普通液晶屏为电视，PC显示器设计，不支持日夜连续使用;DID液晶屏为监视器、广告牌设计，支持在公众场合日夜连续使用。

　　Ø 纯平面显示

　　LCD是平板显示设备的代表，是真正的纯平显示器，完全无曲率大画面，无变形失真。

　　Ø 亮度均匀，影像稳定不闪烁

　　由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新亮点。因此，LCD亮度均匀、画质高而且绝对不会闪烁。

　　Ø 120HZ倍频刷新频率

　　专利的120Hz倍频液晶显示技术，能有效解决图像快速运动过程中的拖尾和模糊，增强图像的清晰度和对比度，使画面更清澈，人眼长时间观看也不易疲劳。

　　Ø 更长使用寿命

　　普通的NB、PC及TV使用的LCD液晶屏其背光源的使用寿命为1万至3万小时，而DID LCD液晶屏背光源的使用寿命均可达10万小时以上，这就确保了拼接幕墙使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性并且确保幕墙的使用寿命不低于8万小时。

　　Ø 超薄窄边设计

　　DID液晶屏在拥有超大显示面积的同时，还有厚度薄，重量轻等优势，可以方便地拼接、安装。一般46英寸的DID LCD，其重量只有19.5KG，厚度不到10公分，拼接专用的液晶屏，其优秀的窄边设计，使其边缘分别只有2.4mm/4.3mm，相对于46寸的大屏幕来说，这么小的边缘完全不影响幕墙的整体显示效果。

　　Ø 接入信号可开多模式窗口

　　每台DID液晶显示单元可同时接入2路外部信号，无需外接多屏图形处理器即可实现画面单屏显示，全屏显示、多屏组合显示。

　　1.46″ LCD 单元主要技术指标

　　2.拼接墙主要技术指标

　　LCD屏数量 任意行(M)×任意列(N)

　　两屏之间间隔 6.7mm(46″)

　　面板安装方式 无键挂入式安装方式

　　机柜/机架厚度 350/180mm(46″)

　　电源输入 90～260V AC(50/60HZ)

　　功率消耗 300W×M×N(46″)

　　工作环境 0℃～50℃ 工作温度10～90%工作湿度

　　机柜/机架材料 全钢/铝合金

　　第六章配置清单及报价

　　第七章 工程实施和售后服务

　　威鼎科技公司将完全按照用户的要求，保证整个工程的顺利实施，包括前期设计、设备订购、运输、安装、调试和测试等工作，以达到用户的技术规范要求。

　　4.1 服务承诺

　　威鼎科技保证其提供的设备是全新的、未使用过的，采用的是最佳材料和流的工艺，并在各个方面符合合同规定的质量、规格和性能要求。威鼎科技保证合同设备经过正确安装、合理操作和维保养，在设备寿命期内运转良好。在规定的质保期内，卖方应对由于设计、工艺或材料的缺陷或故障负责。

　　威鼎科技保证所提供的技术资料(含软件)完整正确，数据和资料准确无误，能够保证设备按时正确地安装、调试和验收，并能满足正常运行和维修保养的需要。

　　4.2 系统安装

　　威鼎科技公司将为整个大屏幕显示系统提供规范、达标的工程安装工作。安装工程所需的必要仪器和专用工具由威鼎科技公司自备。

　　大屏幕DID液晶拼接的工程安装将满足下述条款：

　　u 提供液晶单元及相关设备。详见设备清单。

　　u 组合屏表面涂层平滑、均匀、色调一致。

　　u 组合屏的整体拼接整齐、无变形。

　　u 整套大屏幕DID液晶拼接系统采用模块化结构，系统布线整齐，标识明确。

　　u 组合屏单元间的固定采用可靠的机械方式，不会出现松动、移位现象。

　　4.3 系统实施

　　威鼎科技公司负责本项目的报价、设计、集成、与各应用系统的连接配合、设计联络会的组织、现场安装、调试、用户培训和技术服务。包括以下项目：

　　1) 运输、交货、现场的设备安装。

　　2) 提供所有设备的交货和安装进度表。

　　3) 现场安装投运的合作和管理。

　　4) 负责将大屏幕系统接入运行调度自动化系统。

　　5) 提供所有设备的验收、测试方案和技术指标。

　　6) 所有硬件及软件将按合同要求进行验收测试。

　　7) 在设备原产地的设计联络会和对用户工作人员提供技术培训。

　　8) 提供必备的备品备件，并保证长年优惠提供易损件。

　　9) 自备必备的专用工具和测试仪器。

　　10) 提供用于现场安装、检查、测试、操作和维护的手册和图纸。

　　11) 提出设备安装现场的场地和环境(包括土建和电气)要求。

　　12) 负责提供全部设备现场验收的验收大纲，经双方确认后作为现场验收的依据。

　　13) 对用户的技术培训与进一步协作。

　　同时在系统的实施过程中，用户将根据需要负责如下工作：

　　1) 确认硬件、软件功能及验收测试文件。

　　2) 确认合适的安装位置，并按照设备安装现场的场地要求配合威鼎科技公司完成大屏幕系统的安装、投运、调试。

　　3) 根据威鼎科技公司的要求提供相关的技术资料和参数。

　　4) 为硬件设备安装提供安装条件，如电源和接地等。

　　5) 在威鼎科技公司工程师指导下，协助和参与将大屏幕系统接入运行调度自动化系统。

　　6) 负责派出有经验的工程师参加设计联络会、FAT和技术培训。

　　7) 参加系统的现场验收。

　　8) 在现场为威鼎科技公司的工程师提供必要的工作环境。

　　9) 协调工程施工中有关现场的其它事宜。
