产品介绍

•








• • 产品信息
  • 名称： 单相导轨式电能表
  • 品牌： 东鸿 Eastron
  • 货号： SDM630Moodbus
  • 颜色： 工业灰
  • 主要功能：双向计量，太阳能计量专用仪表，MODBUS 通讯

  •

    提示：您可以按回车键添加更多信息

  • 产品特点
  • 三相导轨式电能表 SDM630Modbus是由东鸿电子科技有限公司推出的新型电子式多功能电能表。 该表采用先进的微电子技术设计，采用高精度计量芯片，符合IEC62053-21 IEC62052-11等国际标准。 精度等级优于1级。

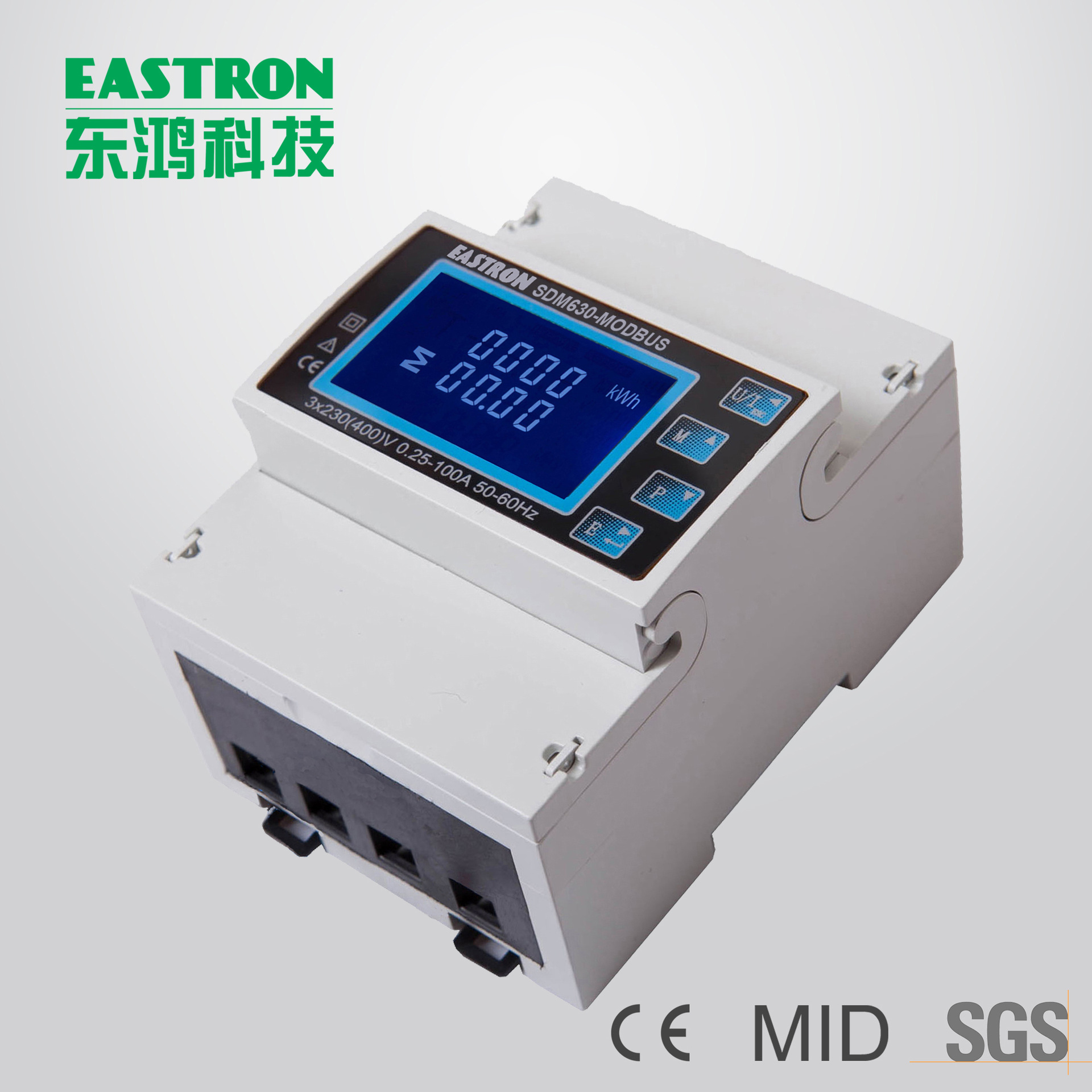

产品实拍图

产品特写

•





   大屏液晶显示，读数清晰，触摸式按键，操作更便捷

太阳能电量监控应用

产品尺寸参考图

电气参数：

额定电压(Un)                                 230V （400）AC（3~）

额定电流 (Ib)                                 10A

最大电流 (Imax)                             100A

最小电流(Imin)                               0.5A

启动电流                                        0.4% of Ib

电流回路功耗                                   <2W/10VA

电网频率                                         50/60Hz(±10%)

交流耐压                                         4KV for 1 分钟

脉冲耐压                                         6KV-1.2uS wavform

短时过流                                         30Imax for 0.01s

脉冲常数                                         1000imp/kWh (默认)

2路脉冲（正反向）                            脉冲1可调 （正反向，有功、无功）

环境

工作温度                                        -25℃ to +55℃

储运温度                                        -30℃ to +70℃

额定温度                                        23℃±2℃

相对湿度                                        0 to 95%, 无凝露

安装等级                                        CAT III

机械环境等级                                   M1

电磁环境等级                                   E2

污染等级                                         2

 通讯

通讯协议                                        Modbus RTU

总线类型                                        RS485

波特率                                           2400,4800,9600/19200/38400bps

地址范围                                        1~247

通讯距离                                        1000米

奇偶性                                           NONE/EVEN/ODD

停止位                                           1 or 2

数据位                                                                   8

脉冲

2路：

脉冲1：                              可调（有功，无功，正向，反向等）

脉冲2：                              不可调，默认正向有功

脉冲1常数：                        1000imp/kWh

脉冲2常数：                        0.001(default) /0.01/0.1/1kWh/kVarh

脉宽：                               200/100/60ms

精度

电压                  0·5% of range maximum

电流                  0·5% of nominal

频率                   0·2% of mid-frequency

功率因素          1% of unity (0.01)

有功功率           ±1% of range maximum

无功功率          ±2% of range maximum

视在功率          ±1% of range maximum

有功电量        Class 1 IEC 62053-21

无功电量         ±2% of range maximum

总谐波含量     1% up to 31st harmonic
