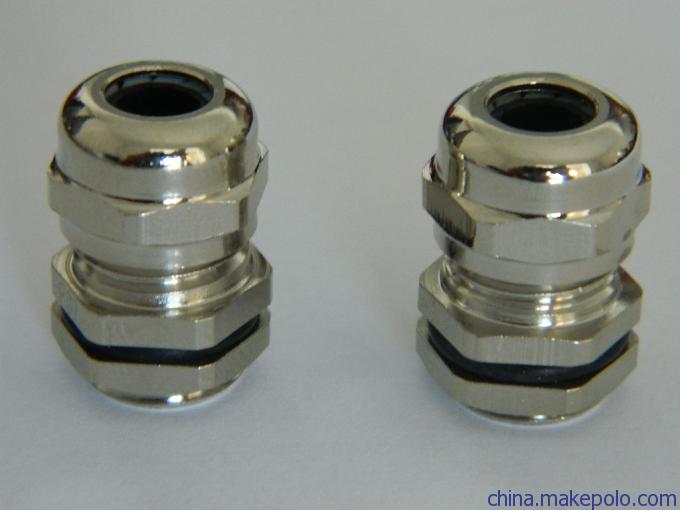

产品名称：不锈钢电缆防水接头，又称不锈钢格兰头或不锈钢电缆固定头。
螺牙规格 ：公制MG牙，德制PG牙，英制G(PF)管制螺牙，美制NPT锥形螺牙。
材料：本体，螺体，螺帽采用304不锈钢，夹紧件为尼龙PA，配件部位采用橡胶。
耐温范围：-40℃～+120℃（静态）-40℃～+100℃（动态）
防水等级：IP68
不锈钢电缆接头抗拉力特强，可防水, 防尘，防盐, 耐酸碱，酒精，油脂及一般溶剂
不锈钢电缆接头M制螺纹
型号
Part No. | 螺纹标准
M | 电缆范围
Cable Range
(mm) | 螺纹长度
(mm) | 扳手尺寸
(mm) |
CGS-M12 | M12×1.5 | 3～6.5 | 8 | 15 |
CGS-M16 | M16×1.5 | 4～8 | 8 | 19 |
CGS-M20 | M20×1.5 | 10～14 | 10 | 27 |
CGS-M25 | M25×1.5 | 13～18 | 11 | 33 |
CGS-M32 | M32×1.5 | 18～25 | 11 | 42 |
CGS-M40 | M40×1.5 | 22～32 | 13 | 53 |
CGS-M50 | M50×1.5 | 32～38 | 13 | 60 |
CGS-M63 | M63×1.5 | 37～44 | 14 | 65 |
不锈钢电缆接头NPT螺纹
型号
Part No. | 螺纹标准
NPT | 电缆范围
Cable Range
(mm) | 螺纹长度
(mm) | 扳手尺寸
(mm) |
CGS-NPT3/8" | NPT3/8" | 4～8 | 15 | 22/19 |
CGS-NPT1/2" | NPT1/2" | 6～12 | 13 | 24 |
CGS-NPT1/2 | NPT1/2" | 10～14 | 13 | 27 |
CGS-NPT3/4" | NPT3/4" | 13～18 | 13 | 33 |
CGS-NPT1" | NPT1" | 18～25 | 19 | 42 |
CGS-NPT1-1/4" | NPT1-1/4" | 18～25 | 19 | 46/42 |
CGS-NPT1-1/2" | NPT1-1/2" | 22～32 | 20 | 53 |
不锈钢电缆接头PG螺纹
型号
Part No. | 螺纹标准
PG | 电缆范围
Cable Range
(mm) | 螺纹长度
(mm) | 扳手尺寸
(mm) |
CGS-PG7 | PG7 | 2～5 | 8 | 15 |
CGS-PG9 | PG9 | 4～8 | 8 | 19 |
CGS-PG11 | PG11 | 5～10 | 8 | 22 |
CGS-PG13.5 | PG13.5 | 6～12 | 9 | 24 |
CGS-PG16 | PG16 | 10～14 | 10 | 27 |
CGS-PG21 | PG21 | 13～18 | 11 | 33 |
CGS-PG29 | PG29 | 18～25 | 11 | 42 |
CGS-PG36 | PG36 | 22～32 | 13 | 53 |
CGS-PG42 | PG42 | 32～38 | 13 | 60 |
CGS-PG48 | PG48 | 37～44 | 14 | 65 |
