CH12864C是深圳市川航电子科技有限公司专业研发的一款小尺寸12864液晶模块,LCD128x64,12864液晶模块,小尺寸12864液晶屏,12864程序,12864不带字库,由KS0108/KS0107控制和驱动,有白底黑字,蓝底白字,黄底黑字3种效果,欢迎来电洽谈.

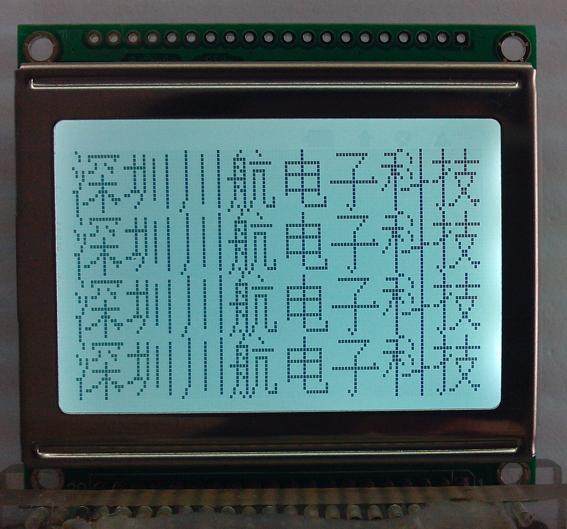

一:CH12864C液晶模块显示效果

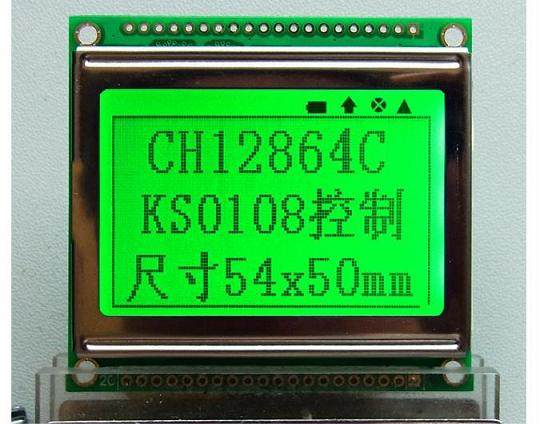

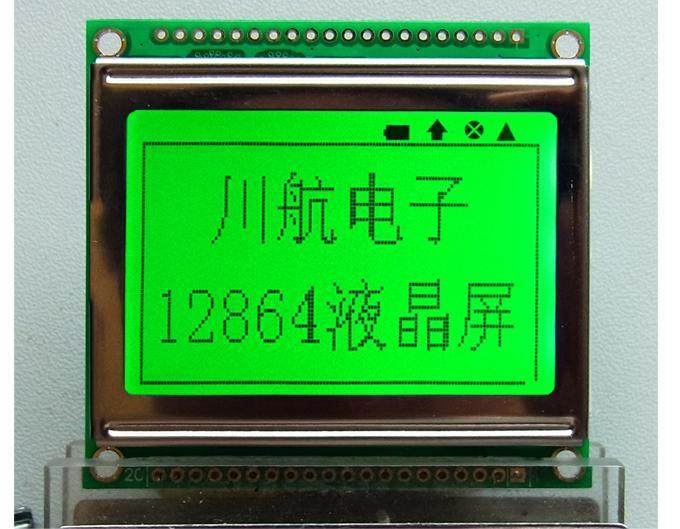

CH12864C另有绿屏 显示效果

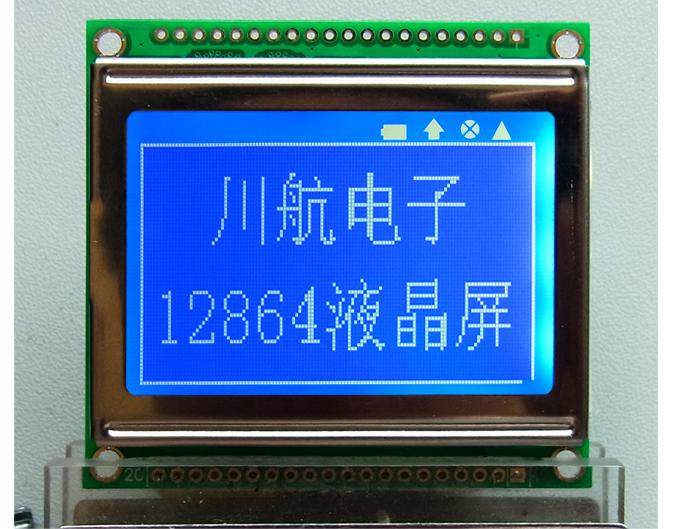

CH12864C还有蓝底白字 显示效果



二:12864液晶屏参数说明
产品型号: CH12864C
简称:LCD128x64,12864液晶模块,12864液晶屏,12864程序,12864不带字库,小尺寸12864
外形尺寸:54.0 x 50.0 x 8.0 mm
显示区域:44.0 x 29.0 mm
点尺寸:0.28 x 0.35 mm
点间距:0.32 x 0.39 mm
点阵数:128 x 64 dots
LCD类型:蓝底白字/绿底黑字/白底黑字
驱动方式:5V/3.3V(注:每款屏同时只能支持一种电压)
控制器:KS0108
封装形式:邦定工艺(COB)
工作温度:-20度 至 +70度
存储温度:-30度 至 +80度
三:LCD12864液晶屏外形尺寸图:

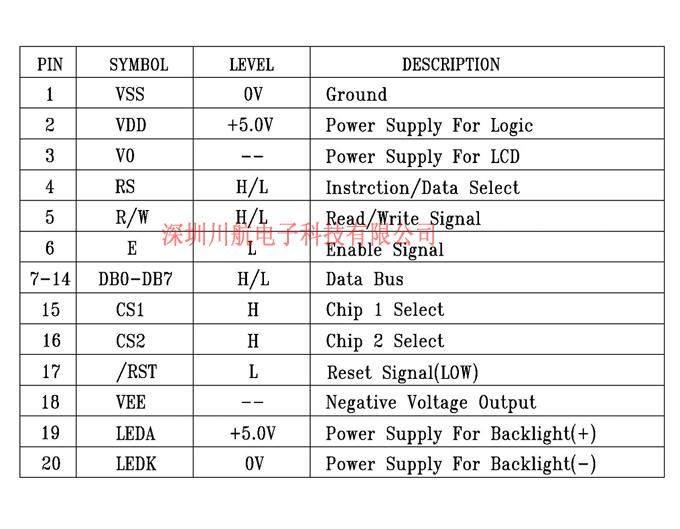

四:CH12864C液晶模块接口定义:

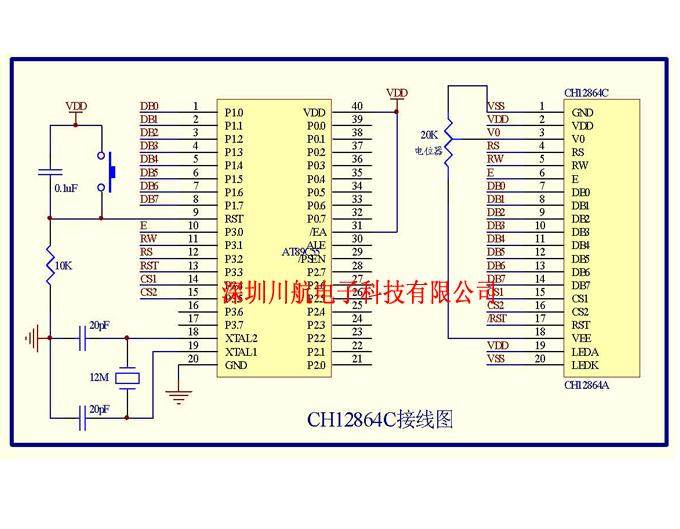

五:LCD12864液晶显示模块接线图:
