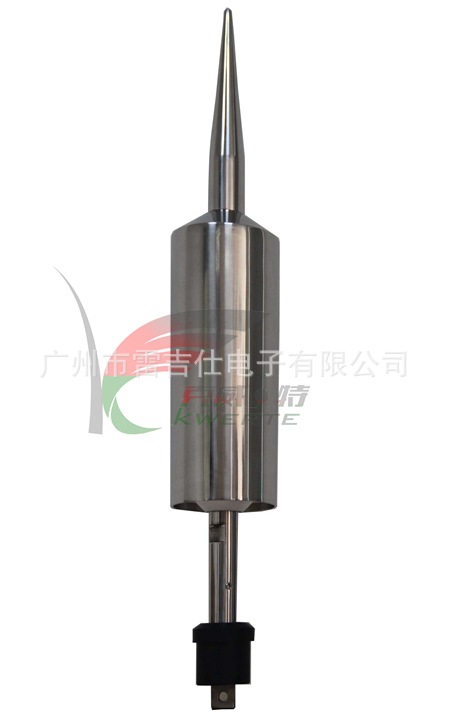

美国艾力高ERICO系统3000-IM4提前放电避雷针

工作原理：

在雷电条件下，当雷电下行先导接近地面时，任何导电的表面均会产生一个上行先导。在采用被动避雷针的情况下，
只有在长时间的电荷积聚之后，才会传播上行先导。
在雷电放电之前的高静态电场特性情况下，IM4提前放电避雷针在顶端会产生可控幅度和频率的脉冲，它使避雷针
产生一个上行先导并向上传播，从而截获雷云里发出的下行先导。较之被动式避雷针，IM4提前放电避雷针的上行先导
的触发时间被大大缩短。
产品型号：

物理参数：
构成成分　　　不锈钢304，POM黑色

尺寸规格　　　直径102mm, 高约为400mm

设计说明:

在中国境内安装 IM4避雷针必须严格遵循中华人民共和国国家标准--《建筑物防雷设计规范》（GB50057-94）的
强制性规定。
1. 按被保护建筑物的面积、高度、所在地平均雷暴日数及地理环境校正系数、建筑物使用性质等确定建筑物防
雷类别。
2. 由防雷类别和建筑物的面积，确定保护半径，确定选用一支或数支IM4避雷针。
3. 引下线应与建筑物主钢筋电气连接，或按规定做二根或二根以上引下线，并可选装雷击计数器。
4. 引下线应作断接卡和在附近地面作绝缘保护。
5. 接地体，接地电阻按GB50057-94 要求执行。
保护范围的计算
"IM4”的保护半径是根据1995年法国颁布的国家防雷标准NFC17-102和1998年西班牙颁布的国家防雷标准
UNE-21186来确定，它取决于：高压实验室中测试出的IM4启动抢先时间△T、根据雷电的威胁程度确定建筑物防雷类
别Ⅰ、Ⅱ和Ⅲ及IM4针尖到被保护物的垂直距离h（最小h=2m)。
