QD-60T多振盘拖斗五金零件专用包装机

节：产品介绍和总体共同点：

产品介绍：

您好！很高兴能与贵司共同合作开发QD-60T3多振盘拖斗五金零件专用包装机，根据贵公司的产品，用多个不同的振盘完成自动记数及下料，袋子宽度     mm（暂定尺寸，以实物为准），包装膜的宽度：240mm,袋长220mm（视物料定、长度可以调节），考虑到袋子的宽度及产品的特殊性，我公司建议主机使用QD-60T4多振盘拖斗五金零件专用包装机。希望我们的方案和建议能够满足您的要求。

我司在对于螺丝包装机的设计、生产技术已有10多年丰富的经验。产品多次出产到国外。特别在国内客户也遍布大江南北。

总体特点：

1高质量的包装和绩效产品的损耗—有精确的包装保证；

2完美的包装外观—有独特、先进、成熟的技术保证；

3让客户的产品在短时期内得到快速、精确、卫生的完美包装；

4系统的设计能满足您特殊的要求。

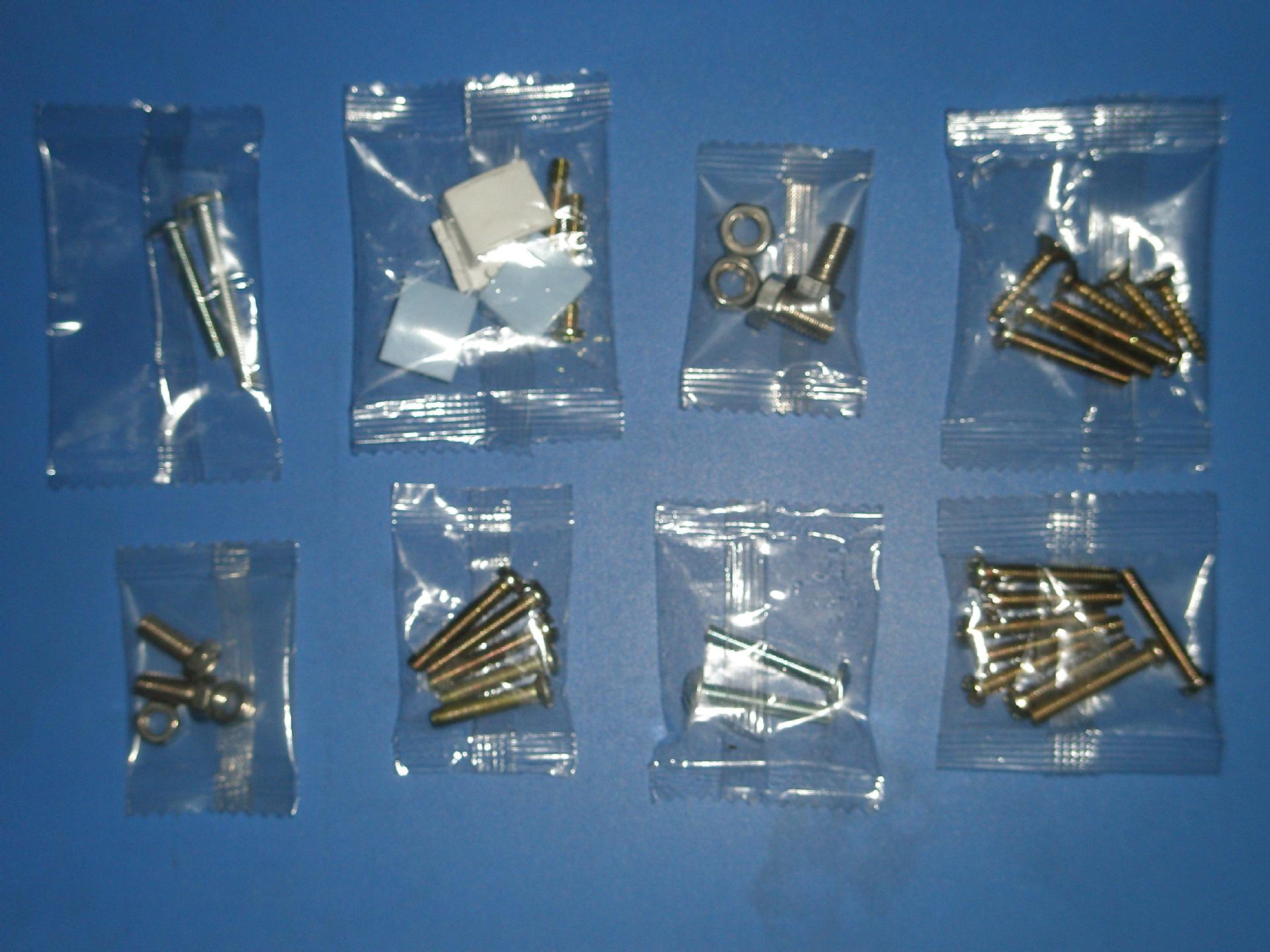

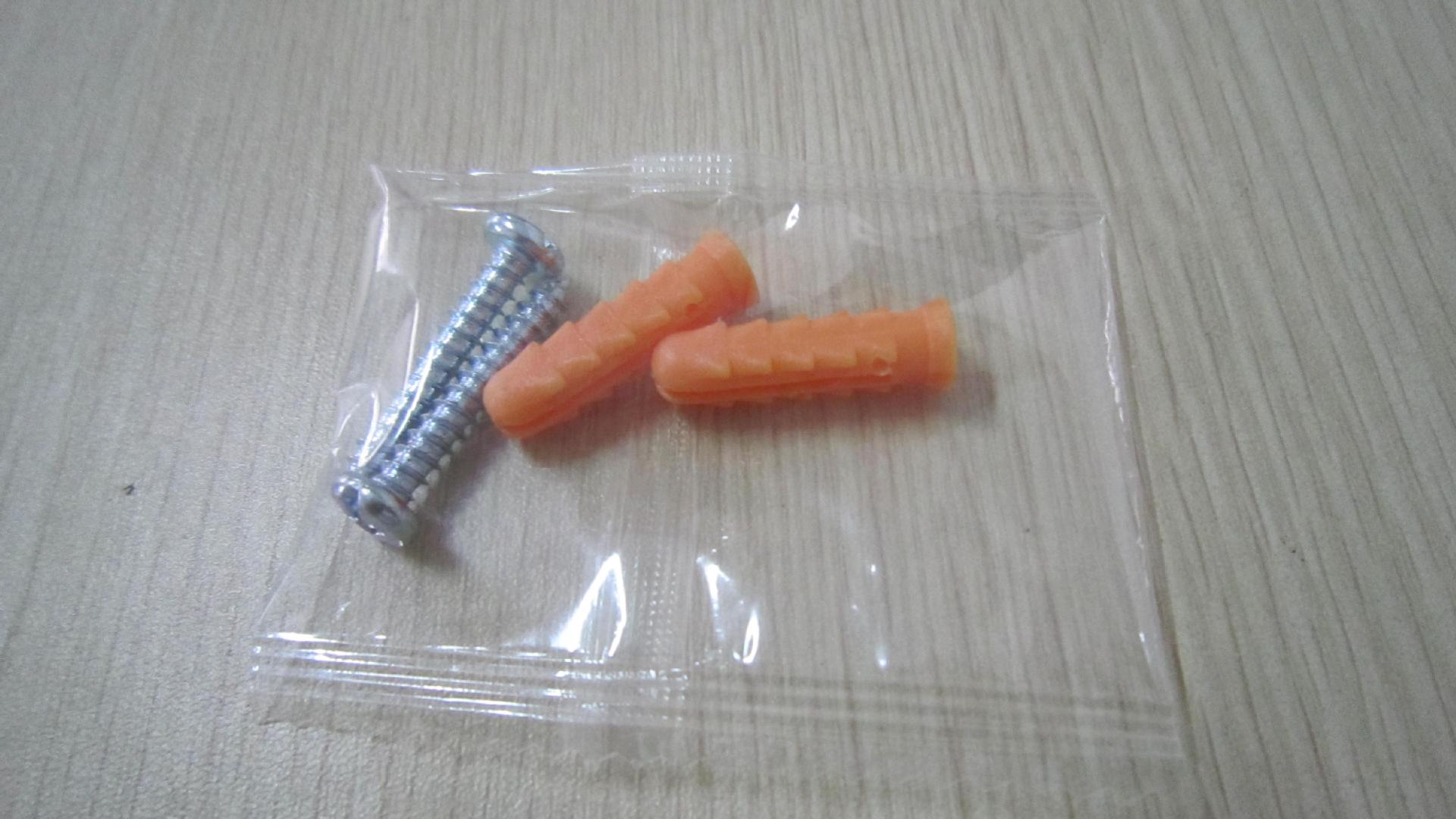

需包装物料明细：见实物

第二节：用户规格：

1）包装材料：包装材料：OPP/CPP,CPP/PE等可热复合材料；要求成卷使用≤300

建议使用BOPP热封膜、价格便宜、成本目前最低。

2）包装产品：3种五金产品（按样品和方案中的约定）.

3）包装要求：尽量能达到通用使用性能及能准确无误。

4）生产能力：15-40（袋/分）

5）制袋尺寸：长    毫米，宽   毫米。（视实际物料设计袋子的大小）

自动显示包装数量。

设备出现故障自动停机、自动报警。（安装提示信号灯）。

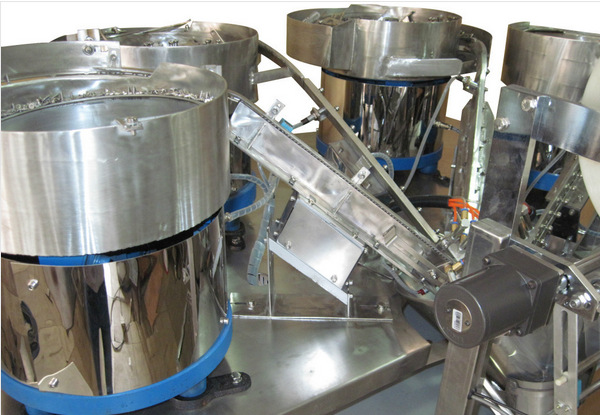

振动盘共9个，各振动盘可单独开关、单独使用，各振动盘下料数可单独调节数量（螺丝调节数量在1-8个、五金配件调节数量建议人工投）。

7)具体组合为：每4个振盘合为一组、如有人工投料的位置留在主机后面（能更好的检阅设备及给料系统的给料状态）

自动计数系统采用进口光纤或合资气动元件。

8）振动盘放置台：总体框架：采用40*40*20碳钢；台面采用T=8mm钢板喷漆；；脚杯采用M16螺钉镀锌杯。

9）整机外包不锈钢材料、输送链盒采用T=1.0  201不锈钢制作。

10）供纸部分结构外表镀铬。

第三节：方案推荐：

按贵司提供的物料与要求，包装产品都比较单一、但包装种类繁多，我公司工程师考虑到适用性和速度等因素。我司建议使用一条2.5米左右长的输送带、在输送带的旁边配2组由2个振动盘的计量供料系统、每个自动供料系统上都单独控制、由一插头接线直接使用、简单方便。主机上预留4个接线口，方便多种物料自动化的同时进袋。根据需要可做多组供料系统与主机配套连接。封口形式采用为背封，而且要用背封式气动形式结构主机。

解说：采用气动形式结构，使整个机械简单化，不易损坏。容易调整，使操作人员更方便维护机械。在落料时候万一遇有夹料情况，气动形式不会强行将产品切断，避免损坏刀具。

采用背封式原理，使下料通道更为宽阔，避免卡料。

机械总体名称：气动式多振盘包装机（背封）

第四节：产品参数介绍及说明：

主要技术参数：
包装速度: 15-40袋/分钟
计量范围: （螺丝1-8颗、）
制袋长度: 30-2200mm 可以自动调节
制袋宽度: 50-110mm 更换成型器可以改变制袋大小
制袋方式: 背封直纹封合
工作电源电压: 220V、50HZ单相
设备最大外形尺寸: 约长4600*1800*1650MM

工作流程说明：

主机制袋部分采用气动封合。

主机切断部分采用气动驱动花纹刀切断。

主机供纸拉袋部分采用电机驱动。

输送机构部分采用电机驱动。

下料部份分采用气动式定位计量工作方式。

第五节：系统功能及工作流程：

A）系统功能要求:

1、送料顺畅、运行平稳、噪音低，不损伤原料，操作调整简单，易懂。送料计数准确，不漏料、多料、卡料等现象，具有精密的计数控制装置，确保每袋准确，合格率在98%以上。

2、设备系统基本动作具有手动切换功能、自诊功能，当出现故障后能够自动停机报警，急停按钮应安装在容易操作的地方，以方便员工操作。

3、设备需具有封口牢固、密封性好、袋型平整、精美，包装效率高坚固耐用，震动轻微，故障率低于，出现不良时自动停机、自动报警，寿命长等特点。
4、该设备能实现自动完成分拣、计量、填充、装包、计数等工作。螺丝包装颗数1-8粒随意调节，自动显示包装数量，可方便的统计出机器的工作量。

5、设备需具有高度的安全防护功能(各危险部位均需安装安全保护装置)

6、本机需具有无料、缺料自动检测，缺料、无料时设备会自动停机报警，设备中每个送料器可任意开启或关闭,以方便生产需要。

7、设备说明书、图纸和操作维修手册等文本以中文为准，设备需设计得小巧，外形美观，人性化设计。

8、采用先进的PLC控制系统，故障自停机、自报警、自诊断、使用安全，并设有中文人机操作界面，从而使设备操作简单，调整方便，自动化程度高。

9、操作维修方便：间歇式结构简单，易于操作和维修，通用性强。

设备动作描叙：

采用机械将物料计数投入输送机构链盒，链盒装满所设定的物料后，然后气动封合切断实现制袋包装。当进行生产操作时，拉袋电机动作一次，以防止在半成品袋里有物料被横封夹住，当该动作完成后，纵封和横封开始动作进行封合，同时输送链盒向前运转输送至成型器，进行投料一次，然后停止，此时数粒盘开始动作进行计数，同时主机拉袋，进行下一次封合制袋。

第六节：机器配置

1.《生产周期：》1台机器一般10个工作日，3台以上10-15天，的按规格而定。

2.《运输方式：》本地有全国各地的物流，可以发物流，如果有特殊情况的话也可以发快递和客车。具体运费可由我方付，也可由买家付，具体情况可来电详谈！

3.《付款途径：》确定订货的话需先付30%定金，待货品做好之后打余款，我厂发货；也可以看到货之后打钱提货，也可上门提货。我公司是阿里巴巴诚信会员可以通过支付宝付款也可通过网上银行直接转账汇款等！

4.《质量保证：》售后在10天内发现产品质量问题，如包装要求不达标等可以退货；如果是客方因素出错，在我厂能力范围内可以帮忙改进。
