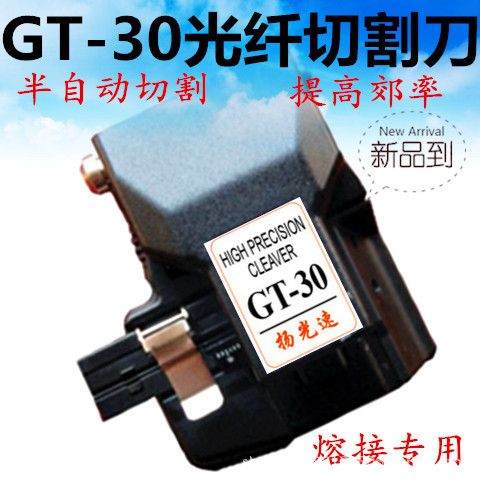

GT-30高精度光纤切割刀

使用说明书

如敲打和落地(受到强烈冲击)本产品属于精密机械

可能损伤切割刀的特性

使用时请多加小心

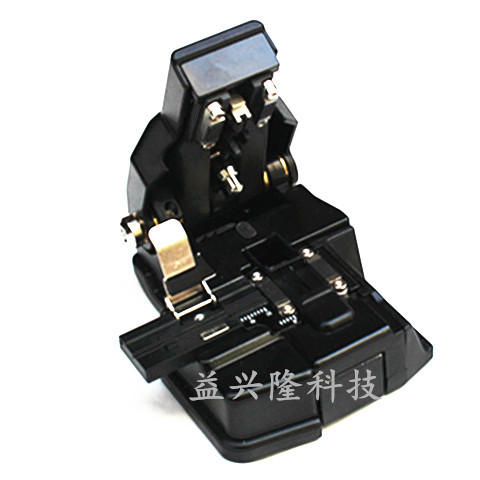

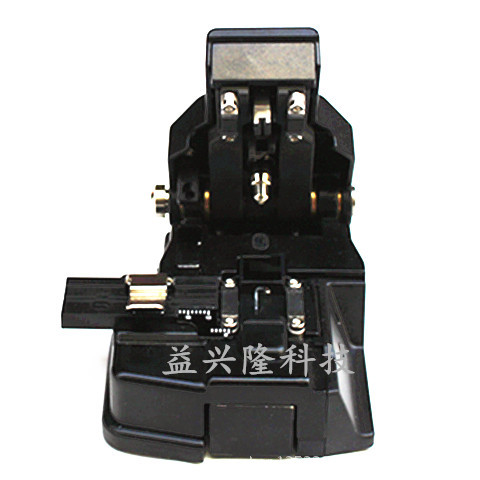

产品描述

GT-30光纤切割刀是半自动化设计,自动切割光纤,角度精准,操作简单,大大提高工作郊益与郊率.

产品特点

1:适用光纤:硅光纤

2:切割裸光纤直径:125um

3:光纤涂覆层直径:250-900um

4:切割角度0.5度(单芯光纤)

5:刀片切割寿命48000次

6;尺寸与重量84*77*42(mm)200g

刀片换刀点调整方法

1:拆开侧面刀片保护罩(底座侧面图1)

2:使用六角板手松开固定刀片螺丝(图2)

3:使用棉签轻轻转动刀片点(1-16数)(图3)

(注:安顺序转动调整1-16刀片点)

刀片高度调整方法

1:扭松刀片固定螺丝

2:扭松刀片控制高度的固定螺丝(图4)

3:使用六角板手扭底部刀片高度调节螺丝

(顺时针方向是调高,逆时针方向是降底)

(注:每次调1-2小格)(图5)

4:调整完毕将所有螺丝扭紧,试验切割光纤,达到最佳角度郊果后装上刀片保护罩.

(刀片高低随使用经验不断调整达到最佳位置与郊果)

刀片更换方法

1:拆开后部位保护盖,让刀上盖座打开更大.

2:扭松刀片固定螺丝(逆时针2圈即可)

(注:刀片固定螺丝不要扭太松,会碰到底座边)

3:拆下刀片塑胶保护盖,扭下刀片基座固定螺丝.

4:提起刀片机架时,刀片推杆向后推与机架提起同时进行,避免提起基座时刀片碰到底座.

5:拆下旧刀片,换上新刀片定位1数刀片面

6:锁刀片基座固定螺丝时,刀片推杆向后推动与同时找到适合位置锁紧基座螺丝,避免刀片碰到底座,损坏刀片锋口.

7:锁刀片固定螺丝,装刀片保护罩与后部位保护盖.
