工业技术工艺参数非接触式监控与测量设备 |
NTC Ecophyspribor公司是最新同位素环保电离辐射型工艺参数监控与测量方法研发领域的先进企业，致力于生产制造用于实现非接触式工艺监控与测量目的的工艺控制设备（密度仪、物位计、连续型物位计、测厚仪、浓度计与媒体界面等）。
成立于1997年，我们公司专注研究用来实现非接触式工艺监控与测量目的的同位素环保放射技术，其中采用的“微活性”电离辐射源的活性低于现行IAEA放射安全标准和条例中指定的“最低显著活性”等级。
Ecophyspribor公司产品均申请了专利保护。
| 密度测量
测量管道、渠道和水库之中液体介质和泥浆的密度 | | 警报指示
监控液体与散装物料的高度与界面 |
| 连续性测量
连续测量液体与散装物料的高度与界面 | ||
我公司产品的优点
-完全非接触型； -简约式设计风格； -无移动部件； -无需维护； -是测控多种介质的必需设备，例如： l 毒性、侵害性与生物学风险性物质； l 腐蚀性与磨蚀性物质； l 熔融与低温物质； l 放射性物质，具有较高量级或可变量级的放射性； l 泡沫、悬浮物和泥浆； l 粉末与其他高松散性物质； l 矿浆、矿石、熔化混合物与类似物质； l 受测控目标无压力和温度限制。 | 与传统同位素射线模拟设备不同，我们公司的产品使用天然等级的人工伽马辐射源，其辐射活性不超过IAEA辐射安全标准与条例中指定的“最低显著活性”等级。因此本产品不在国家核监管局、国家卫生流行病学监管局和国内事务部的监督范围之内。
我们的设备： l 不会形成辐射背景； l 无需使用特殊的辐射屏蔽保护装置； l 不会对环境造成污染； l 无需开展特殊准备工作，以及应用地点与操作人员无需出具证明； l 在设备拆卸期间，不会产生任何问题。 |
自1998年起，我公司制造的产品已经取代了多个行业内非接触式测量与监控系统中的成千上万个传统式同位素放射型测控装置。我们的产品都拥有卫生流行病学安全证书。
运行原理：记录电离辐射通量的变化情况，从而反映出受测控原料的高度、厚度或密度的变化。

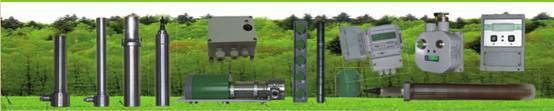

基本部件
检测块（检测组件），BD
主体 检测器 光电倍增器 电子部件 | BD-7 （PB Exdl/1 ExdllCT6） |
可以提供一系列灵敏度和设计样式不同的检测块组件（BD） | |
数据处理块（监控组件），BOI
| 它可以利用脉冲频率和输出信号之间存在的函数关系，根据输入脉冲平均频率，将一系列输入处理块的脉冲信号转化成为标准的电流或继电器输出信号。处理块装配通电计时器和绝缘操作界面，并具有防尘/防水/防火/防爆特征（IP65保护等级）。 | |
发射器/辐射源：
在多种应用条件下，均采用了无危害的天然钠-22伽马射线辐射源，或者内含天然浓度的钾-40同位素构成的钾化合物伽马射线辐射源。通常采用Na-22点源辐射方式，在外部安装的情况下，辐射源位于安装架组件之中，最大尺寸为140毫米，而在安装于容器内容的情况下，则将使用直径为40毫米的内置管道。扩展辐射源由多个电源构成。
密度测量
非接触式密度仪（密度计）IPB-1K 国内测量设备注册编号为23816-08
我公司生产的设备是对工业管道、渠道和水库中液体介质和泥浆实施非接触式测量的必备设备，并且便于安装与维护。
设备采用标准的电流信号（0.5mA）或（4-20mA），可以与公司的I&C系统（自动化控制系统）连接。 设备部件和受测控原料之间不必发生接触，这可以帮助人们监控输送如下原料的管道： l 腐蚀性、磨蚀性、侵害性、毒性、生物危险性原料； l 熔融与低温冷冻物质； l 泡沫、悬浮物、泥浆、粉末、污泥和熔化混合物。 | |
耗电VA | 最大10 |
可容许周围环境温度℃ |
|
-检测块组件 | -40至70 |
-数据处理块组件 | 0至50 |
检测块组件的类型： l 防尘/防水； l 防火/防爆（PB Exdl/1 ExdiiCT6） l 机械保护等级IP65 | |
密度测量范围，kg/m³ | 从300至2500 |
外部管道直径，m | 0.05至0.5 |
基准绝对测量误差的范围，kg/m³ | 6至20 |
标准电流输出信号 | 0-5mA或4-20mA |
LCD监控器上显示密度测控结果平均值方面的数字信息 | |
介质高度和界面测量
非接触式物位仪（物位计）IUB-1K 国内测量设备注册编号为26117-09
用于连续测量物位高度，可以根据具体条件采用多种方案（原料性质、尺寸、容量、壁厚以及设备安装的难易程度等），同样也可以用来测量介质界面高度——通过密度计算程序确定界面高度。 | 外部测量 内部测量 |
高度测量范围，m | 最高2.0 |
基准绝对误差限值，m | 0.05 |
标准电流输出信号 | 0-5mA或4-20mA |
LCD监控器上显示与平均测控高度相关的数字信息 | |
工艺容器直径，m |
|
-辐射源在容器外部 | 0.5至3.0 |
-辐射源在容器内部 | 任意 |
耗电VA | 最大10 |
可容许周围环境温度℃ |
|
-检测块组件 | -40至70 |
-数据处理块组件 | 0至50 |
检测块组件的类型： l 防尘/防水； l 防火/防爆（PB Exdl/1 ExdiiCT6） l 机械保护等级IP65 | |
非接触式物位指示仪/开关（物位计）BPU-1KM
可以针对填充容器与箱罐开展如下物位指示测量活动：
l 经典类型：
发射器与检测块组件被放置于受测控容器的两侧（根据直径和弦长确定）。在受控原料高度变化时，由于射线遮挡情况变化，所以辐射记录结果也会发生变化。
l 带有两个检测块组件的类型：
用于测量直径较大的蓄水池（如果检测块组件和发射器之间的距离超过5米），或者在受测控原料辐射特征或背景辐射条件发生变化的情况下使用。
l 反射类型
发射器和检测块组件被放在受测控容器的一侧。在受测控原料的高度发生变化时，由于反射回来的射线强度变化，所以辐射记录结果也会发生变化。
|
| | ||||||||||||||
新设备与用途
非接触式表面密度仪（测厚计）IPP-1K
针对化学、冶金、造纸和其他工业内多种技术设备生产线所处理的卷材，实施连续非接触式表面密度（厚度）测量工作。
表面密度测量范围（g/²） | 20至800 |
在平均测量时间为100秒情况下的基准误差限值 | 3.0+0.03P*mes |
周围环境温度范围（℃） | 5至50 |
耗电（VA） | 6 |
*Pmes：表面密度测量结果
土壤、集料、混凝土与全厚式沥青的表面密度仪IPPG-1KM
便携式测量设备，配备充电电池电源系统。该设备的工作原理是：根据受测控介质反射伽马射线的情况，测量并记录介质的密度变化。密度测量范围为1000至2800kg/m³。绝对测量误差限值为50kg/m³。
大型容器/箱罐的非接触式物位计（物位仪）IUB-1K-M
该设备的工作原理是：根据μ介子辐射（宇宙辐射的构成部分）通过受测控原料之后通量发生变化的情况，测量原料的高度位置。最好把检测器组件安装到受测控容器的外侧底部。但也可以将其安装到受测控容器侧面或者底部附近位置。
该设备的计量学特征适用于在不同设施上开展的测量工作。
防尘/防水/防火/防爆（矿场）设计类型的数据处理块组件
可直接用于具有灰尘/水/火灾/爆炸风险的场所，包括矿场。该设备的防尘/防水/防火/防爆保护等级为PB ExdllCT6
Ecophyspribor公司 环保物理技术有限公司（EPT） | 电话/传真：+7（495）797-34-74/64-25/64-26 电子邮件：mail@ecophyspribor.ru 网址：www.ecophyspribor.com 地址：俄罗斯联邦莫斯科Nauchniy路10号 邮编：117246 |
'
