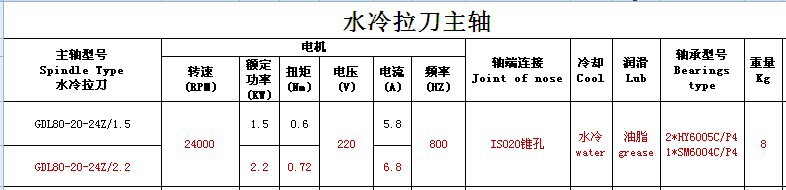

1. 主轴参数：

主轴型号：GDL80-20-24Z/2.2

转速：24000rpm

额定功率：2.2KW

电压：220V

电流：6.8A

频率：400Hz

轴端连接：ISO20刀柄

润滑方式：油脂

冷却方式：水冷

轴承型号：2XHY6005C P4, 1XSM6004C P4

重量：8kg

感谢您惠购我公司产品，为了更好了解和使用GDZ系列水冷电主轴，请在装机前仔细阅读使用说明书。

一、使用说明

1、按要求连接电主轴进出水管接头，检查连接处是否漏水和通畅。水冷电主轴的冷却系统系统应于机床的总开关连接；开机后至停机的中间，冷却系统系统应连续工作。冷却液水量按2.5升/千瓦·分钟计算，冷却液流量按3～6升/分钟，小的电主轴取小值，大的电主轴取大值；冷却液要求使用单独水箱，冷却液要求每月定期更换；冷却液的温度应低于环境温度3～5℃为宜，最好控制在25℃左右。

2、选择变频器应与电主轴的电压、功率、频率相匹配来配套使用。设置变频器首先设置变频器的基准频率，变频器的基准频率按电主轴的最高频率设置。

3、将变频器与电主轴三相电源连接，其中变频器的三相电源线应焊接在插头1(U1)、2(V1)、3(W1)脚上，4脚为地线。然后变频器与外接电源连接。接通电源后变频器点动，观察电主轴的旋转方向是否与电主轴指示方向一致，如旋转方向不一致应立即关机改正，电主轴严禁在错误的旋转方向上运转。电主轴与变频器连线不宜超过25m。

4、由于精密角接触球轴承油脂润滑的极限转速的限制，电主轴不允许超速运行。超速运行会造成精密角接触球轴承烧坏。

5、电主轴正常工作时做好一听，二摸，三看三个环节。一听电主轴有无异常声出现，发现异常声应及时关机检查。二摸电主轴发热、振动是否稳定，若发热、振动加剧及时关机检查。三看被加工的表面质量是否稳定，如不稳定及时关机检查。

二、维护和保养

  1、电主轴运行时发现声音或振动异常时，应立即停机检查轴承，必要时须更换新轴承。当运行中发出异常气味或突然停转，应立即切断电源，用摇表测量定子对地电阻及三相电阻，绝缘电阻丧失为定子烧坏，应回厂更换定子。

  2、电主轴停用时间较长时，应用压缩空气将冷却管道中的残余冷却液吹干净，并对电主轴进行防锈处理。电主轴存放或停用6个月后，须重新更换新油脂后方可使用，否则将影响电主轴寿命。

  3、为延长电主轴的使用寿命，新的电主轴或更换新轴承的电主轴应在转速范围内均分4～8档，每段运行30min后再升速，避免直接高速运转而缩短轴承的使用寿命。在休假日后，开机使电主轴空载运转半小时后，再开始工作。

  4、已损坏的电主轴须维修时，应回公司由我公司修理，本公司将竭诚为你服务。

三、电主轴不免费保修的声明

   如果用户在使用过程中没有按使用说明书操作，造成电主轴损坏，出现下列情况时，本公司将实行收费维修。

  1、电主轴的使用电压与铭牌不符，造成定子烧坏。

  2、电主轴在缺相的情况下使用，造成定子烧坏。

  5、由于用户操作失误使电主轴撞车，造成电主轴损坏。

  6、用户私自拆卸电主轴，造成电主轴损坏。

  7、用户没有定期更换冷却液，造成电主轴堵塞冷却水道。

  8、因冷却液的水温过高，造成电主轴损坏。

  9、用户私自加大切削参数,造成电主轴损坏。
