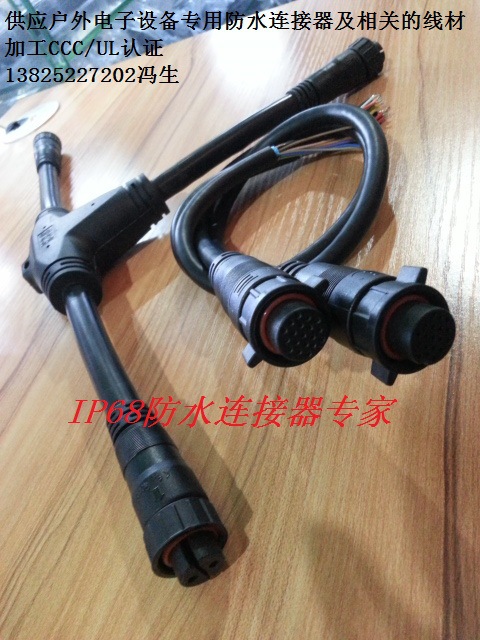

供应户外电子设备专用防水连接器及相关的线材加工CCC/UL认证
财富热线13825227202冯生 商务QQ519062549
1.1外形参考尺寸(长×宽×高)(mm)：以实物为准
1.2使用环境条件
工作温度: -25℃～85℃
贮存温度: -25℃～85℃
相对湿度:≤90%
大气压力: (86～106) KPa
防水等级：IP68
接线方式：五金端压线
连接器接触件及镀层：铜，Φ2.4mm,镀金。
接触件材料：热塑材料，PA66，260℃耐温，V-0级阻燃。
防水胶圈材料：硅胶。
外观：无缩水、变形等现象。
灌胶材料：环氧树脂
参数 |
芯数 | 额定 电流 | 额 定 电压 | 耐压 | 接触电阻 | 绝缘电阻 | 最大线径 | 外壳材料 |
2芯 | 25A | 500V | 1500V | <5mΩ | >2000MΩ | φ10mm | 尼龙加纤 |
3芯 | 25A | 500V | 1500V | <5mΩ | >2000MΩ |
4芯 | 25A | 500V | 1500V | <5mΩ | >2000MΩ |
5芯 | 5A | 500V | 1500V | <10mΩ | >2000MΩ |
6芯 | 5A | 500V | 1500V | <10mΩ | >2000MΩ |
7芯 | 5A | 400V | 1000V | <10mΩ | >2000MΩ |
8芯 | 5A | 400V | 1000V | <10mΩ | >2000MΩ |
9芯 | 5A | 300V | 800V | <10mΩ | >2000MΩ |
12芯 | 5A | 300V | 800V | <10mΩ | >2000MΩ |
15芯 | 5A | 300V | 800V | <10mΩ | >2000MΩ |
24芯 | 5A | 300V | 800V | <10mΩ | >2000MΩ |
3+8芯 | 5A | 300V | 800V | <10mΩ | >2000MΩ |
3+9芯 | 5A | 300V | 800V | <10mΩ | >2000MΩ |
'
