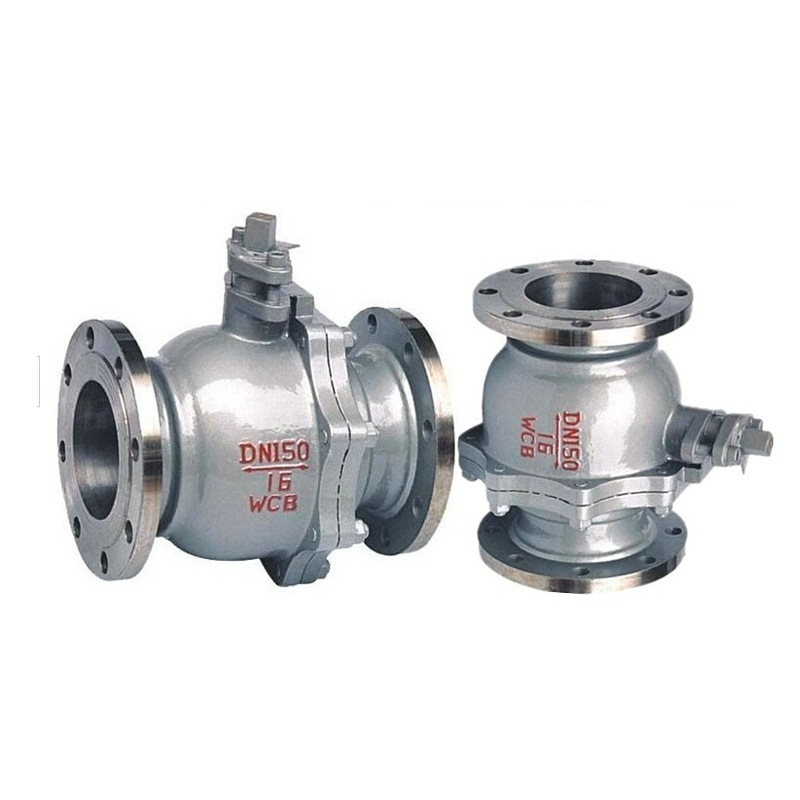

产品简介: Q41F型固定式球阀它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制。是新一代高性能球阀,法兰固定式球阀适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。 工作原理: 法兰固定式球阀的球体是固定的,由两段与球体连接在一起的固定轴支撑。关闭时,在介质压力的作用下,球体不会产生位移,通常与球体连接在一起的上,下轴上装有滚动轴承,或滑动轴承。以减少启闭时轴颈的摩擦力。减小操作力矩。这种固定球阀适用于大口径球阀。Q47硬密封固定球阀的球体。采用上、下两根阀杆固定。工作时,流体压力不会使球体向阀座移动,阀座不会承受过大压力而变形。阀杆部分设有自润滑轴承,减少磨擦,开关扭距小,两阀座均采用弹簧设预紧。密封采用聚四氟乙烯镶入钢固内,钢圈后部设有弹簧,保证阀座紧贴球体。当阀门中腔压力异常升高超过弹簧顶紧力,阀座后退脱离球体,达到自动泄压效果,压后阀座自动复位。结构的先进性使固定球阀的密封性能稳定操作省力,使用寿命长,极适用于长输管线和一般管线。 产品特点: 1、采用固定球设计,相对运动部位均采用磨擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。 2、阀门采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。 3、采用全通径或缩径设计,流通阻力小。 4、金属硬密封O型固定式球阀采用双向金属可动密封结构,具有自动补偿及自洁功能,密封性能优越。 5、采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能。 6、每个球阀都有两个可动密封座,两个方向都能密封,因而安装时不须考虑介质的流向。 7、具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免静电打火点燃易燃介质。确保系统安全。 8、耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。 9、自动泄压结构,当滞留在阀门中腔的液体介质由于温度升高而气化,从而中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门安全。 10、可选气动、电动、液动、及气动调节型、电动调节型。具体请参阅本书执行器及调节阀部份。 ◆法兰不锈钢球阀主要部件材料说明 ◎阀体:精铸不锈钢铸造; ◎手柄:不锈钢; ◎密封:聚四氟乙稀和耐高温密封! ◆法兰不锈钢球阀产品特征 ※适用介质:水、气、油品、天然气和酸碱腐蚀性介质 ※适用温度:-196~350℃ ※驱动方式:手动、气动、电动、液动等 ※公称通径:DN15~250mm 1/2"~10" 主要零件及材质: 序号 No. | 零件名称 | 材质 | GB | ASTM | 1 | 阀体 | WCB | A216-WCB | 2 | 密封圈 | PTFE | PTFE | 3 | 球体 | 1Cr18Ni9Ti | SS304 | 4 | 螺母 | 35 | A194-2H | 5 | 螺柱 | 35CrMoA | A193-B7 | 6 | 右体 | WCB | A216-WCB | 7 | 垫片 | 柔性石墨+不锈钢 | B12.10-304/F.G | 8 | 填料 | PTFE | PTFE | 9 | 填料压盖 | WCB | A216-WCB | 10 | 定位片 | 25 | A105 | 11 | 挡圈 | 65Mn | AISI 1066 | 12 | 手柄 | Kt33 | A47-667 Gr.32510 | 13 | 阀杆 | 1Cr33 | A276-410 | 14 | 螺钉 | 35 | A193-B7 | 15 | 止推垫片 | PTFE | PTFE |
技术规范: 设计依据 | GB | API | 设计标准 | GB/T12237 | API6D | ANSI B16.34 | 法兰连接结构长度 | GB/T12221 | API6D | ANSI B16.10 | 结构长度(焊接) | GB/T15188.1 | API6D | ANSI B16.10 | 连接法兰 | GB/T9113 JB/T79 Hg20592 | ANSI B16.5 B16.47 | 对焊端 | GB/T12224 | ANSI B16.25 | 试验和检验 | GB/T9092 | API6D | API598 |
|
|
|

浙江合飞阀门有限公司(原浙江合飞液化阀门厂)始建于1976年,是专门从事研究、设计、生产、销售阀门的高新企业,94年已取得机械部颁发的全国工业生产许可证书,2005年取得国家质量检疫总局特种设备制造安全注册“AZ”认证证书。是中国通用机械工业协会阀门分会会员,中国石油天然气集团公司一级供应网络成员,中国燃气协会会员,企业通过 IS09001国际质量体系中国认证中心(CQC)认证,系列产品由PICC中国人民保险公司承保。
本公司拥有一批高水平的技术队伍,具有现代化的管理水平,现在职工128人,拥有工程技术人员23人,占地面积为8200m2 ,下设四个生产车间,CAD/CAM阀门设计开发中心,国际贸易中心,产品质量检测中心,销售服务中心,同时在全国各地设有多个营销网点。
本公司生产的“合飞”牌阀门以卓越的品质享誉国内外,产品涵盖国标、美标、日标球阀、安全阀、切断阀、平板闸阀、蜗轮球阀、截止阀、蝶阀、闸阀、止回阀以及液化石油气专用燃气阀门等几大类千多个规格,产品广泛应用于炼油、火电、工业环保、高层建筑、石油、化工、天然气、石油气、锅炉、轻工、制药等行业。产品采用GB、API、DIN、BS、NF、ANSI等国内外先进标准进行设计制造,同时还根据客户要求特殊设计、制造各类非标阀门。
本公司秉承“质量是企业的根本,管理是企业的灵魂,科技是企业的未来,信誉是企业的市场”这一方针来塑造了“合飞”这一积淀二十多年的品牌。热忱欢迎国内外客商与我们携手共创辉煌!
