产品名称	型号	使用压力	价格	图片

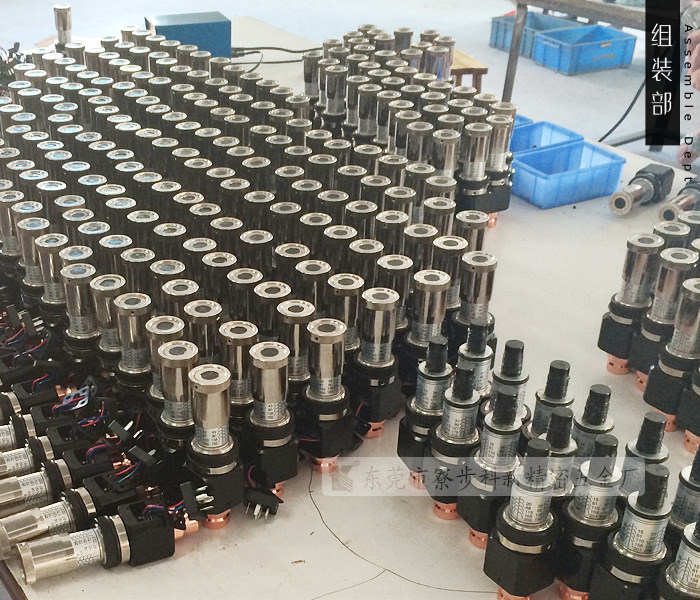

压力继电器	JCS-02H	50-350kg/cm²	120元
压力继电器	JCS-02N	30-210kg/cm²	120元
压力继电器	JCS-02NL	15-60kg/cm²	120元
压力继电器	JCS-02NLL	5-60kg/cm²	120元
压力继电器	JCD-02S	4-26kg/cm²	120元

工作原理

　　压力继电器是利用液体的压力来启闭电气触点的液压电气转换元件。当系统压力达到压力继电器的调定值时，发出电信号，使电气元件（如电磁铁、电机、时间继电器、电磁离合器等）动作，使油路卸压、换向，执行元件实现顺序动作，或关闭电动机使系统停止工作，起安全保护作用等。

　　压力继电器有柱塞式、膜片式、弹簧管式和波纹管式四种结构形式。下面对柱塞式压力继电器（见图）的工作原理作一介绍：

　　当从继电器下端进油口3进入的液体压力达到调定压力值时，推动柱塞2上移，此位移通过杠杆放大后推动微动开关4动作。改变弹簧1的压缩量，可以调节继电器的动作压力。

　　应用场合：用于安全保护、控制执行元件的顺序动作、用于泵的启闭、用于泵的卸荷。

　　注意：压力继电器必须放在压力有明显变化的地方才能输出电信号。若将压力继电器放在回油路上，由于回油路直接接回油箱，压力也没有变化，所以压力继电器也不会工作。

选用标准

　　根据所测对象的压力来选用,比如所测压力范围在8KG以内,那么就要选用额定10KG的压力继电器,还有要符合电路中的额定电压,接口管径的大小

使用方法

　　首先用于安全保护时，将压力继电器设置在夹紧液压缸的一端，液压泵启动后，首先将工件夹紧，此时夹紧液压缸的右腔压力升高，当升高到压力继电器的调定值时，压力继电器动作，发出电信号使电磁线圈通电，于是切削液压缸进刀切削。在加工期间，压力继电器微动开关的常开触点始终闭合。若工件没有夹紧，压力继电器2断开，于是线圈断电，切削液压缸立即停止进刀，从而避免工件未夹紧被切削而出事故。

　　其实用于控制执行元件的顺序动作时，液压泵启动后，首先电磁阀电磁铁通电，液压缸左腔进油，推动活塞方向右移。当碰到限位器(或死挡铁)后，系统压力升高，压力继电器发出电信号，使电磁铁通电，高压油进入液压缸的左腔，推动活塞右移。这时若3YA也通电，液压缸的活塞快速右移;若3YA断电，则液压缸的活塞慢速右移，其慢速运动速度由节流阀调节。

　　再次用于液压泵卸荷时，压力继电器不是控制液压泵停止转动，而是控制二位二通电磁阀，将液压泵5输出的压力油流回油箱，使其卸荷。

　　最后用于液压泵的启闭时，有两个液压泵，高压小流量泵，低压大流量泵。当活塞快速下降时，两泵同时输出压力油。当液压缸活塞杆抵住工件开始加压时，压力继电器在压力油作用下发出动作，触动微动开关，将常闭触点断开，使液压泵停转。在加工过程中减慢液压缸的速度，同时减少动力消耗。

使用技巧

　　压力继电器可以感知系统的压力，并且发出开关信号。压力到了，常开触点闭合，常闭触点打开。我们便可以在程序上加以利用。但是在实际使用的时候，我们会碰到一些问题。

首先是选择的产品质量有问题，主要体现在以下几个方面

1、动作不灵敏，压力到了还没有信号输出。这是制造上有问题，servopiston和u-seal太紧了，工厂出厂的时候没有测试。

2、还没有到压力就发讯。装配的问题。压力继电器里面的微动开关没有装好。

3、产品不耐用，没几下压力继电器就不动作了。开光坏了，厂家用了很差的微动开关。

4、漏油。要不是密封圈没有选好就是加工超差了。

　　以上列的几点都是供应商的问题，那用户有问题，也会使压力继电器不工作。

一般低级错误：

1、没有输出信号：测压的小孔被生料带堵住了，装配工人不小心。

2、测压不准：现象是压力表还没有到压力表指示压力，继电器就发讯了。事实上，压力继电器的动作速度会比压力表快，特别是比充油式耐震压力表。所以可能压力表才跑到10M，压力继电器已经是20M啦。

高级错误：

1、压力继电器动作不灵敏，不好调：压力范围没有选对。因为弹簧不是线性的，所以压力继电器一般是分了压力等级的。最好选择合适的压力等级。举个例子：要在35kgf/cm的时候发讯，应该用JCS-02-NLL的，测压范围从5~70kgf/cm。如果用了JCS-02N的，就会觉得不好用了。

2、压力掉下来了，继电器的常闭触点没有重新吸合。这是因为压力继电器存在一个回差的问题，这与制造厂商的工艺水平有关系。同时也和压力继电器的结构有很大关系。目前我们公司生产的JCS-02这种结构的回差基本保持在10kgf/cm左右，比较稳定。
