一、 使用安装说明及注意事项
GSM对讲系统安装前准备
1.按照装箱单逐一检查设备外观，组件，配件是否齐全完好，与装箱是否相符。
2.用户根据自己的电梯情况先制定一个表格，注明每台电梯配的GSM卡号，在产品安装无线分机之前最好在监控室统一测试一次，熟悉产品的操作和用法。
3. 测试产品：
a) 将每张GSM卡均增加五组电梯故障时需要拨打的电话号码（将GSM卡放入手机中，将号码存GSM卡的通讯录中即可）;
b） 按照先制定好表格的顺序将GSM逐一放无线对讲分机中；
c） 给无线分机通电后等待GSM开机成功（大概需要25秒钟，接上通话器有语音提示），然后按“呼叫”钮，查看无线分机是否拨打设置好的电话以及声音是否正常，将全部分机和GSM卡都测试一次，然后再去机房安装。
d） GSM卡电话存储，找一部手机把GSM插入，用手机按顺序设定，然后保存到SIM卡内，设置完成，取出卡插入设备即可。
4.安装工具：十字改锥，一定改锥，电钻，标记位置的笔。
无线（GSM）三（五）方对讲系统的安装
A. 监控室设备：无
B. 机房设备

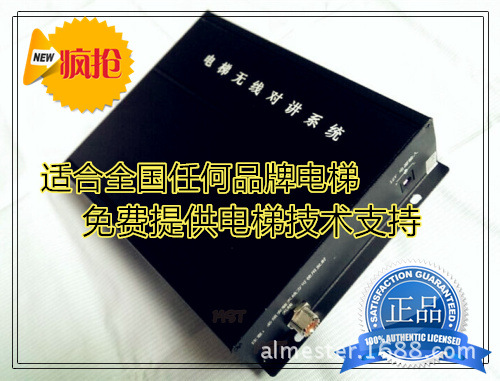

1.电梯无线对讲分机
2.专用电源
3.专用天线
4.机房电话
安装方法：
1. 将分机安装电梯控制机房离门窗近的地方便于操作和无线信号的接受和发射，并且房子平面墙离地面1.5米处，用4个螺丝钉打孔固定。
2. 将专用UPS电源置于合适位置打孔固定，接通电源，打开电源开关，绿灯亮或不亮，插上220V电源，绿灯转换成红灯亮正在充电，有12.6V电源电压输出，充电3-4小时才可充满，红灯转换成绿灯。
1. 将无线分机的通话器接口通过电梯随行电缆接入轿厢里的通话器上。无线电梯对讲分机接口如下：
绿线 | + |
黄线 | - |
2. 将电源输出的12.6V电源线接入GSM分机，分机的电源指示灯为绿色，分机开始工作。
3. 这时机房设备已全部安装完备。
轿厢通话器安装方法：
a) 打开电梯轿厢的操作盘，先按轿厢通话器上的说明接入机房下来的两条随行电缆。
b) 再将呼叫按钮的两条线接入另两个接线柱。
c) 然后将轿厢通话器用螺钉固定于操纵盘传声孔处内。
要求轿厢通话器安装稳固，喇叭与麦克孔与电梯的传声孔面板相对应
啸叫处理：
啸叫原因：轿厢通话器安装不慎，有时会发生啸叫，主要原因如下：
d) 轿厢通话器话筒及扬声器开孔太小或堵塞(把蜂窝孔堵塞的地方清理一下)；
e) 轿厢通话器与面板贴的太紧，应留有一定空隙(找个厚纸板或者泡沫把通话器垫一下，让通话器与控制面板的蜂窝孔之间有一定的间隙。)；
f) 通话空间过小，副机前面有大面积硬壁物体反射（把通话器挪个位置）。
GSM电梯无线对讲系统使用说明
本产品是用于电梯乘坐者因电梯停电或出现故障被困时，对外进行呼救的救援系统，以及电梯维修保养时的通讯系统。操作步骤如下：
1.轿厢分机
a) 轿厢内困人情况下，轻按呼救键。轿厢分机将语音播“已启动紧急呼叫，再按一下取消”，然后再分别自动拨出已设定的5个电话号，在没有接通电话前再按一下此键，可取消呼叫，如果监控中心接通电话后，此时电梯轿厢内无法挂机，只有中心挂机后通话方可结束。
2.电梯电话
a) 拿起话筒即可与轿厢之间实现通话。
b) 按“呼叫”键，即可呼值班室主机与其实现通话。
3.值班室
a) 当接到呼叫时，提机即可通话，接通电话后如果不挂机，轿厢内被困人员不能挂机。
b) 值班室回拨，回拨分机里的手机卡号即可与对应轿厢之间实现通话。
g) 4. 本分机下的电梯任意双方正在进行通话时，其他三、五方都可以加入通话。
二、设备工作原理图及电话号码设置方法
手机号码设置方法:
把要办好的电话卡放在手机里，手机存电话号码有两种模式一种是存在手机里，一种是存在电话卡里，存号码选择存在电话卡的模式，姓名存储1对应一个手机号，姓名存储2对应一个手机号，以此类推最多可以存储5组手机号码。
a) 拿起话筒即可与轿厢之间实现通话。
b) 按“呼叫”键，即可呼值班室主机与其实现通话。
'
