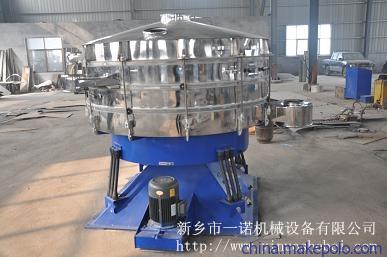

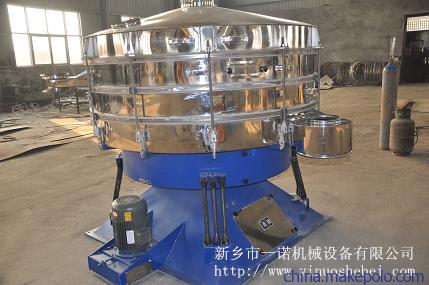

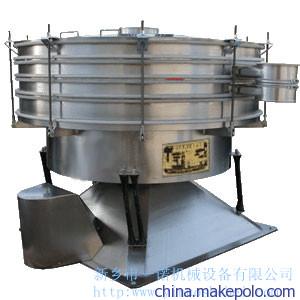

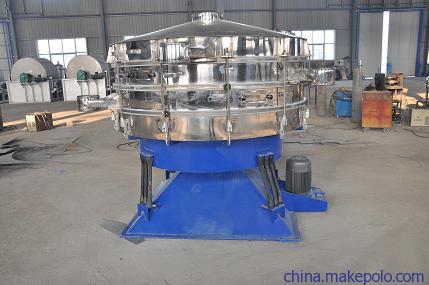

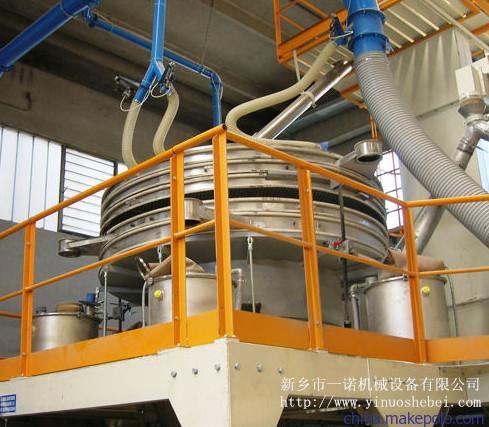

摇摆筛简介

摇摆筛工作原理
     1.基本的回转运动与人工筛分相类似。偏心率从25到40mm可调。低速V型皮带驱动从120到360rpm可调
     2.每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整．因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。
     3.水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较大颗粒被运到出口处。出口处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素。

     4.此次过程在每筛层之间重复进行结构特点
A、由金字塔形底座和底盘是筛机的基础部分，中间筛层，根据需要可进行增减。
B、主传动轴穿过轴承固定在金字塔底座中，主转轴上下有平衡块，使筛机在运动中保持平衡。筛机由V型皮带通过普通电机来驱动。
C、筛机底座体作一种即有绕筛机系统主轴公转，又有绕自向主轴自传的行星旋转运动。
摇摆筛适用于筛分精度高（>99%）,筛分层次（可达5层），产量大的工艺要求，分为普通型和防爆型两类。
设备型号：YBS（摇摆筛）-（规格）M-（层次）-（材质P：普通A3  材质F：不锈钢SS304）
结构原理
按积木式结构原理设计开发，由一刚性曲柄轴驱动，并进行了动态平衡。在可调整倾角的刚性曲柄轴的驱动下，圆形的筛机体可实现三维空间运动，即在水平的圆周运动上叠加一个垂直方向的上下运动。振动的参数随旋转速度、曲柄偏心度、径向倾角和切向倾角的大小而变化。这种设计构造，使得其工作参数的组合可以无穷的多，从而使得被筛分的物料可以以所期望的速度在筛网层上运动，或者在期望的时间内滞留在筛网层上。筛机振幅及物料的加速度随曲柄偏心度的大小而变化，曲柄轴的切向倾角的大小决定着物料在筛网上作圆周运动的速度；曲柄轴的径向倾角决定着物料从筛网中央向边缘运动的速度；切向和径向倾角的相互作用导致被筛分的物料在筛网上作一种螺旋渐开线运动，物料在筛网上停留的时间，即筛分的精度和度量是由切向和径向倾角大小的组合比例来决定的。

优点
A、物料可以从机器中央进入,依次筛过每层物料都从中央进入下一层。因此每部分物料在筛网上运动的距离基本相似。这样就可以保障精确的筛分。
B、通过合理的调整筛机，粒度较大的物料在接近筛层边缘时，垂直加速度随之增加，可进一步提高筛分效率。
YBS-()M-5F系列摇摆筛外形尺寸

          摇摆筛的设计是为了满足大产量，高精度筛分的厂家而特殊设计的一种高效筛分机．最简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟．它是目前最有效的模拟了人工筛分运动的有效原理（筛分精度、效率、筛网寿命均是常规圆筛的5－10倍），符合所有精细与超细范围的粉末与微粒状物料，特别适合难以处理的物料。

摇摆筛特点优势
      高达5倍的单位面积产出；精确到6级分离，筛分效率高达90%-95%；使用硅橡胶球、超声波等高效清网装置系统，筛孔不会堵塞。密闭除尘，操作安全；加速度比振动筛低4.5倍，筛分零件寿命提高而维护减少；噪声<75分贝。优化重理均衡，地基动态负荷低。

气动装置

设备型号	振威YB1000	振威YB 1200	振威YB 1600	振威YB 2000	振威YB 2600
直 径	1040	1250	1580	1880	2650
筛分面积	0.71	1.11	1.83	2.62	5.31
空间要求	1.2	1.6	2.5	3.6	6.8
最多筛层	5	5	5	5	5
功率消耗	1.5	2.2	2.2/4	2.2/4	5.5
过滤附件	2层	2层	1层	1层	1层
清洁方式	弹跳球 转筒刷 超声波（1-5层）

有效直径	900	1100	1340	1340	1940
1层高度(㎜)	1155	1480	1480	1500	1580
1层重量（kg）	490	700	980	1050	1900
2层高度(㎜)	1280	1640	1640	1660	1710
2层重量（kg）	535	770	1060	1140	2000
3层高度(㎜)	1400	1800	1800	1820	1840
3层重量（kg）	580	840	1140	1230	2100
4层高度(㎜)	1525	1960	1960	1980	1970
4层重量（kg）	625	910	1220	1320	2200
5层高度(㎜)	1650	2120	2120	2140	2100
5层重量（kg）	670	980	1300	1410	2300
