ABS盒式光分路器产品简介:
平面波导型光分路器(PLC Splitter)是一种基于石英基板的集成波导光功率分配器件，具有体积小，工作波长范围宽，可靠性高，分光均匀性好等特点，特别适用于无源光网络(EPON，BPON，GPON等)中连接局端和终端设备并实现光信号的分路。目前有1×N及2×N两种类型。1×N和2×N分路器将光信号均匀地从单个或双个进口均分地输入多个出口，或反向工作将多个光信号汇入单根或双根光纤。
分类
裸纤式，微型（钢管/模块）型，盒型，带分支器型，托盘式，插片式，机架式……
特点
1.工作波长宽 2. 插入损耗低 3小偏振相关损耗低 4.小型化设计 5.通道间一致性良好
6.高可靠性和稳定性 7.通过GR-1221-CORE可靠性测试 7.通过GR-12091-CORE可靠性测试
8.符合RoHS标准
9．可根据客户需求提供不同种类的连接头，安装快捷，性能可靠，
应用:
安装在19寸标准机架内;在光纤分支入户时，提供的安装设备是光缆交接箱;在光纤分支入户时，客户指定的设备内安装。\'
PLC分光器半成品生产工艺（芯片-FA)

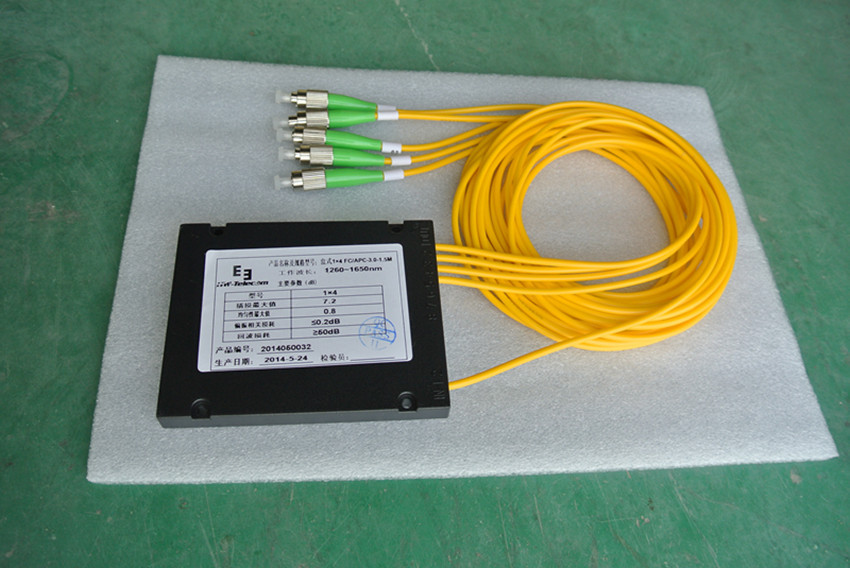

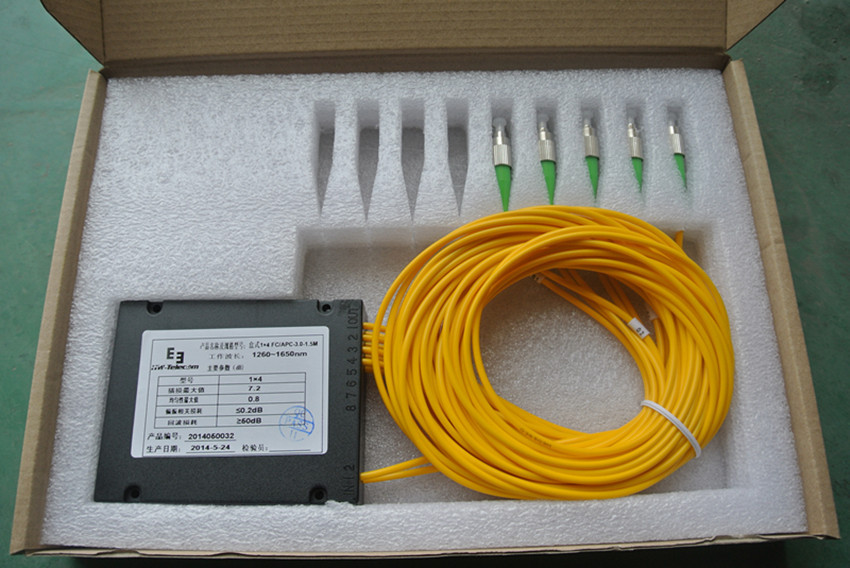

产品高清图:
标配头:SC/UPC
PLC光分路器生产流程工序
PLC分路器偶合组装车间
测试仪器
外型结构图:
外型尺寸:
外型封装规格及尺寸:
1×N Splitter
封装规格及尺寸 | 单位 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
①基本裸带封装 |
长×宽×高 | 40×4×4 | 40×4×4 | 50×7×4 | 50×7×4 | 60×12×4 |
②小型盒式封装 | 50×7×4 | 60×12×4 | 80×12×4 | 80×20×6 | 100×40×6 | |
③模块盒式封装 | 100×80×10 | 00×80×10 | 100×80×10 | 140×114×18 | 140×114×18 |
2×N Splitter
封装规格及尺寸 | 单位 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
①基本裸带封装 |
长×宽×高 | 50×4×4 | 50×4×4 | 60×7×4 | 60×7×4 | 60×12×4 |
②小型盒式封装 | 60×7×4 | 80×12×4 | 80×12×4 | 80×20×6 | 100×40×6 | |
③模块盒式封装 | 100×80×10 | 100×80×10 | 100×80×10 | 140×114×18 | 140×114×18 |
