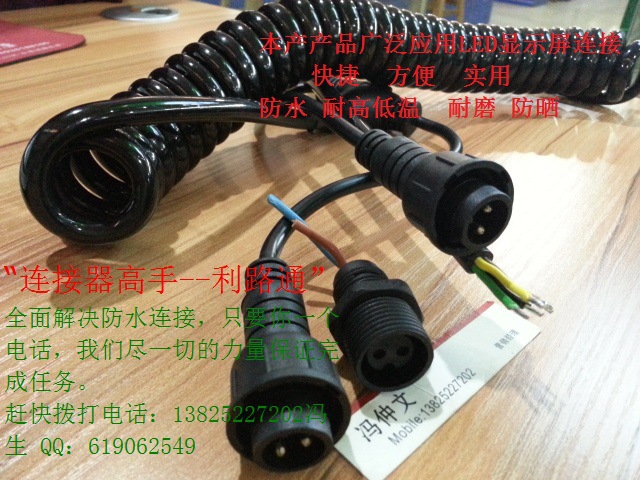

供应LED显示屏连接器及相关线材加工

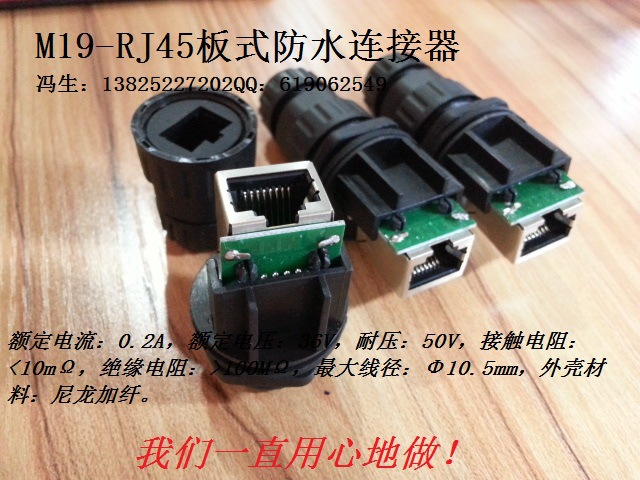

以太网M19-RJ45防水连接头

工作温度: -25℃～105℃ 贮存温度: -25℃～85℃ 大气压力: (86～106) KPa

相对湿度:≤90%防水等级：IP68

接线方式：对插式。2.2最大入线直径：Φ7mm

连接器接触件及镀层：RG45母座,镀镍。2.4接触件塑胶：尼龙，260℃耐温，V-0级阻燃2.5防水胶圈：硅胶。2.6灌胶：环氧树脂。

抗电强度：按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）AC

00V / 50Hz，经1min而无击穿或飞弧现象，超漏电流小于2mA。

绝缘电阻： 按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）DC 500V，

绝缘电阻大于1000MΩ。

接触电阻：常温常压下，防水连接器公母插合状态下，接触电阻≤10mΩ。

盐雾测试：未插合的连接器按照GJB1217-1991中方法1001的规定,连接器经受盐溶液浓度5%的氯化钠溶液，

温度35±2℃的中性盐雾试验48h后，不出现影响性能的腐蚀。

防水性能：常温常压下，防水连接器公母插合并装好螺母，置入1m深清水中,试验时间4h，连接器内部无

渗水现象。在常温常压下凉置30min，测试达到3.1、3.2、3.3要求。

接触件分离力：单孔分离力为1.0-4.0N。

机械寿命：按照GJB1217-1991方法的2016进行测试，接触件插拔3000次，接触件磨擦表面允许镀层有轻微

磨损，但不露其基体金属，不出现影响性能的机械损伤,试验后测试接触电阻符合测试部分3.3的要求。

互配性：同一型号规格的自由连接器与固定连接器应能完全插合和分离。

环境适应性：产品在经受表1所述条件的试验后应满足表1所规定的要求。

试验方法：除另有规定外，常温常压均指温度15℃～35℃,相对湿度45%～75%,大气压86KPa～106KPa.

RJ45防水连接器所使用的通讯材料是标准的、通用的5类、超5类以及6类线缆。我们由技术精湛的防水连接器工程师通过特殊的技术处理、高端的生产设备支持将此类线缆通过精美的尼龙加纤外壳保护，简单、方便、快速地转换为具备防水防尘，可在恶劣环境下持续使用的RJ45防水连接器。我们所自主研发的RJ45防水连接器具备超强的防水性能，在使用过程中传输信号不受影响。我们的RJ45防水连接器以其特殊的快接模式领先同业水平，安装过程中不需人工焊接，可直接快速连接，为您节省了纷繁复杂的接线及布线时间，大大地提高您的工作效率。RJ45防水连接器可以达到IP68防水等级，其应用领域非常广泛，如家喻户晓的LED显示屏、公共场所无处不在的闭路监控系统、现代化通讯设备等等，无一例外。

产品系列：

一、RJ45防水连接器快接公头系列；

二、RJ45防水连接器快接母头系列；

三、RJ45防水连接器快接面板母头系列；

说明：我们公司出产的RJ45防水连接器普通连接模式是由公头系列及母头系列组成，互相对接即可工作，另外我们还专门为客户设计了RJ45防水连接器快接面板母头系列，可安装在箱体上，如LED显示屏的箱体等，另一端由RJ45防水连接器快接公头与其对接。

RJ45防水连接器型号：

LLT-RJ45-0008GKZ01

LLT-RJ45-0008MKZ01

LLT-RJ45-0008MKY01

RJ45防水连接器参数：
