水晶树脂特性

不饱和聚酯树脂的固化过程可分为三个阶段，分别是：

1、凝胶阶段（A阶段）：从加入固化剂、促进剂以后算起，直到树脂凝结成胶冻状而失去流动性的阶段。该结段中，树脂能熔融，并可溶于某些溶剂（如乙醇、丙酮等）中。这一阶段大约需要几分钟至几十分钟。

2、硬化阶段（B阶段）：从树脂凝胶以后算起，直到变成具有足够硬度，达到基本不粘手状态的阶段。该阶段中，树脂与某些溶剂（如乙醇、丙酮等）接触时能溶胀但不能溶解，加热时可以软化但不能完全熔化。

3、熟化阶段（C阶段）：在室温下放置，从硬化以后算起，达到制品要求硬度，具有稳定的物理与化学性能可供使用的阶段。该阶段中，树脂既不溶解也不熔融。我们通常所指的后期固化就是指这个阶段。

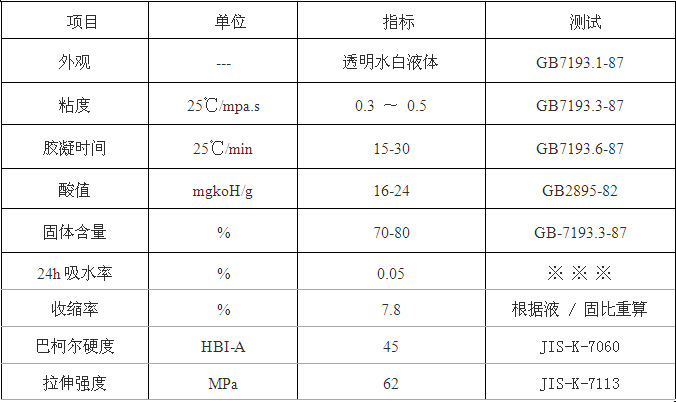

注:1.凝胶时间:室温25℃.100克树脂中加入0.5ml促进剂(0.15%钻含量)搅拌均匀，再次加入0.5ml固化剂.

  2.粘度和凝固时间随着汽温高低适当作调整.

 3.测试温度=25℃+2℃相对温度<70%.

高透水晶树脂为高透明仿水晶树脂，具有耐黄变，高透明等特点；包装规格：220kg/大桶，20kg/小桶；

使用方法：
1、称取一定量的树脂后，再按照树脂量的0.1%-0.15%加入钴水(促进剂)，搅拌均匀；

2、再次按树脂量的0.2%-0.3%加入固化剂（硬化剂），搅拌均匀；

3，本系列产品固化速度与环境温度湿度有密切关系，根据温度高低，适当调整固化剂，钴水比例；

4、参考数据，按室温25℃比例添加，凝胶时间约9-15分钟。

该配比只供参考，实际操作按现场要求为准。

包装、储运及注意事项：
1、本系列产品用220kg/铁桶包装，固化剂用25kg/塑胶桶包装。钴水（促进剂）用25kg/塑胶桶包装。

2、本系列产品应密封储存，并放置在阴凉、通风的地方，避免雨淋，日光爆嗮，防止火源，氧化物的接近。

3、本系列产品储存期为一个月（建议室温25℃以下），尽快在保质期内用完。

4、本系列产品属易燃品，避免明火，小孩接触，如不慎与皮肤接触，用洗衣粉清洗干净或就医。

5、钴水约固化剂不能同时加入，二者相加，容易引起爆炸，火灾的发生。必须隔离储存。
