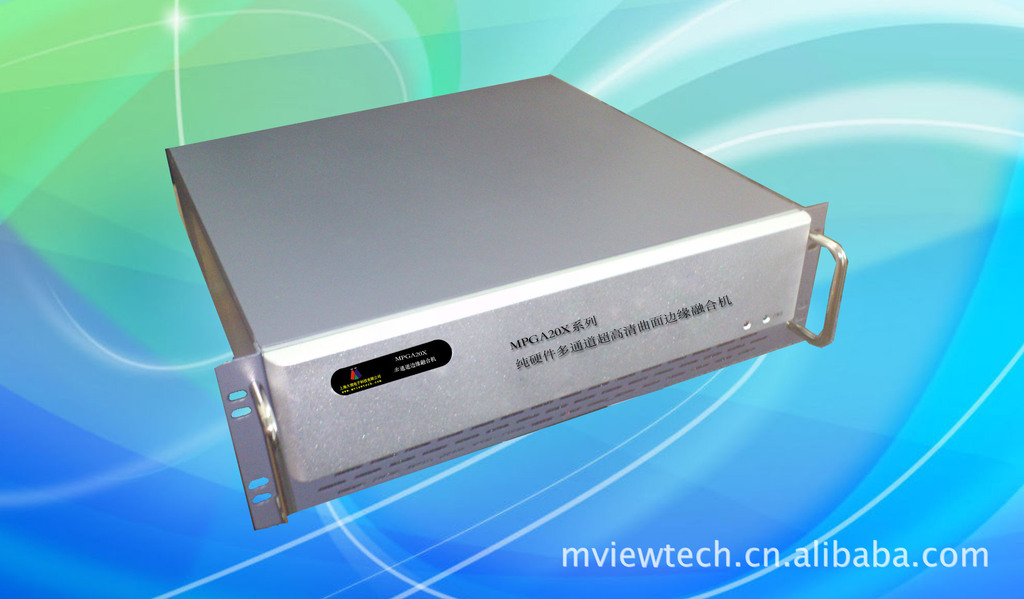

MPGA20X 纯硬件多通道超高清主动立体曲面边缘融合机
MPGA20X 纯硬件多通道超高清主动立体曲面边缘融合机可以扩展普通PC显卡的单个DVI接口或者Displayport接口输出的120Hz主动立体输出到多台投影 仪上（投影仪可以是数字DVI或模拟VGA接口），对输入超宽画面利用自身硬件完成多路投影输出图像自动产生融合叠加带和融合效果，实现多通道主动立体纯 硬件融合超宽投影，其输出可以支持800x600,1024x768,1280x800@120Hz的多种主动立体投影机分辨率，且输出的投影机间可以是 垂直和水平放置，不仅支持传统的1x2到1xN横向布局，还支持2x2,3x3以及2x1,3x1到Nx1的垂直布局。
MPGA20X 纯硬件多通道超高清主动立体曲面边缘融合机能够支持业内标准的Nvidia3D Vision和DLPlink等多种120Hz主动立体，是目前国内支持真正120Hz多通道主动立体的纯硬件曲目融合机，其性能远远高出市面上采用 60Hz倍频的伪主动立体投影融合机，主动立体结合几何校正功能使得多通道立体效果在深度、广度和视觉沉浸感上达到前所未有的高度。
MPGA20X配备大视电子的第二代数字光学校正纯硬件几何校正模块，具有更高级的百分之一像素保真能力，超带宽处理能力保证了120Hz主动 立体信号的无损校正，具备业内最精细几何校正保真能力，借助内部的超宽像素处理电路达到了超亚像素级几何校正能力，其第二代非线性多滤波器和纹理补偿技术 保障技术进一步升级将画质保真能力提高到更高的水平，其内部的几何变形能力也获得了进一步升级，使得MPG20X系列多通道弧形投影边缘融合机能够完善的 实现高性能的多通道弧形，桶形，球面和其他任意多通道异形投影，可以应对几乎任何复杂的投影应用。
MPGA20X超高分纯硬件多通道主动立体曲面边缘融合通道融合机基于专利的全硬件实时处理架构，对显卡或任何视频源的3D加速，视频运动及图 形性能没有任何影响和像素失真，采用真正的点对点显示方式，且不占用任何CPU处理资源，因此无论是用户运行3D游戏、高清晰电影、数字地图，实时渲染等 都可以在整个超宽投影屏幕上完美呈现，其点对点显示分辨率远远超越传统1080P的范畴，是业内唯一能够在双通道DVI带宽和Displayport全带 宽上实现全画面点对点纯硬件融合的解决方案，多台投影机对计算机主机和显卡来说会被认为是一个超大分辨率的单一屏幕，而所有融合带的生成、融合带图像处理 和非线性几何校正则完全由MPGA20X内部的硬件可编程高速处理电路完成。
MPGA20X内部的融合带生成还特别支持业内最灵活的可编程架构，保持了硬件处理的高性能的同时实现了极大的灵活性，可以做到融合带宽度从0 到512像素连续可调，融合带可以位于图像的上下左右四个方向，融合带羽化曲线完全可编程，同时具备新一代全区域黑位补偿和漏光补偿功能，色度调整系数可 调节等完善的融合带可编程机制，可以适应不同投影设备，显示效果和投影环境的要求，多通道中的多处融合带甚至可以设置成完全不同的宽度和融合效果，具有极 大的使用灵活性
技术规格：
型号系列 | MPGA20X 纯硬件多通道超高清主动立体曲面边缘融合机 |
输入信号 | Dual Link DVI/Displayport，最高330Mhz输入频率 |
输出信号 | DVI-I（DVI和VGA同时输出）最高165Mhz输出频率，支持每通道监控通道同步输出 |
输入信号典型分辨率 | 支持1xN，Nx1及NXN输入 1920x1408@120Hz，3072x768@120Hz等 |
融合带宽度 | 0到512像素完全连续可调 |
融合带过渡调节能力 | 完全可编程过渡曲线，全区域黑位补偿，全区域漏光补偿 |
显示处理能力 | 任何融合带宽度和分辨率下，输入输出点对点无损显示，且无任何刷新率损失 |
3D主动立体能力 | 120Hz主动立体，支持Nvidia 3D vision和DLP-link 3D |
立体同步能力 | 亚微妙级精确同步 |
几何校正能力 | 第二代超亚像素几何校正，高级像素保真控制技术，非线性多滤波器技术和纹理补偿技术，支持弧形，柱形，球形等任意异形投影，120Hz主动立体几何校正 |
操作系统 | 无操作系统纯硬件 |
启动时间 | 小于2秒 |
产品重量 | 根据实际通道数 |
产品规格 | 根据实际通道数 |
产品功耗 | 每通道10W |
工作温度 | 0-50摄氏度 |
工作湿度 | 15-85% |

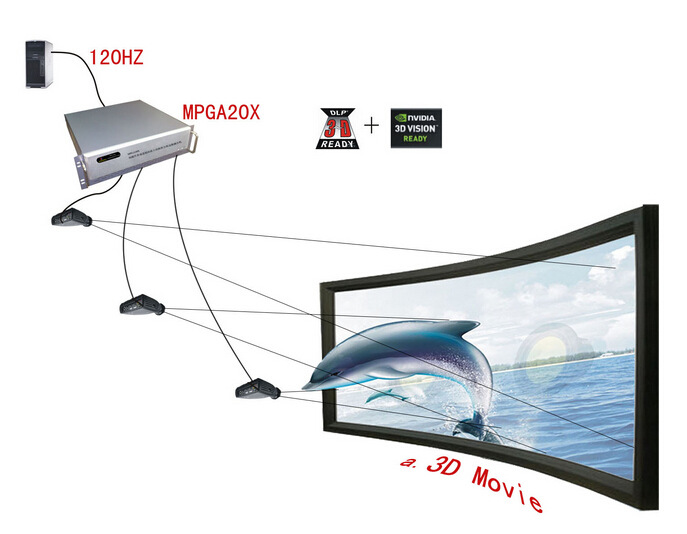

系统图示：
现在越来越多的行业对高清投影的要求越来越高，所以促使相关的行业需要不断进步，技术也要不断进步。另外边缘融合机在投影融合工程中有着举足轻重的作用。大视边缘融合机与同类产品比较的话，主要有以下八项明显的技术优势。

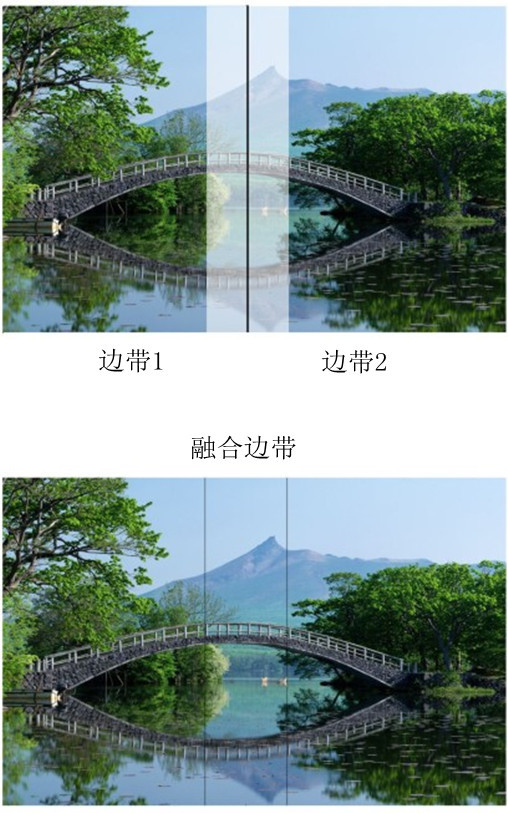

一、融合带的生成
大视优势：边缘融合叠加融合带无级任意可调
边缘融合机能针对每个输出通道,产生能够与临近投影机叠加重合的图像。第一个图像的右边和第二个图像的左边的图像完全相同。

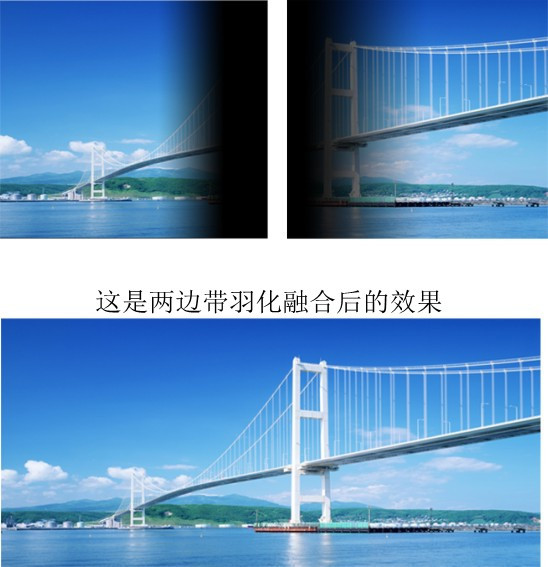

二、融合带的羽化
大视优势：任意可调融合曲线，所见即所得极速羽化
投影机光路叠加部分，亮度加倍，不处理会有明显高亮带，融合器负责将边带部分作渐变处理称为羽化过程。

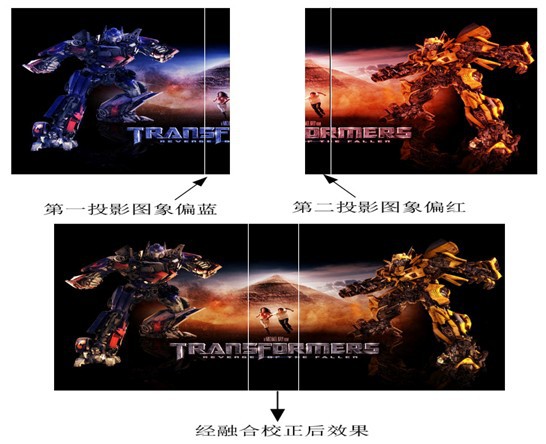

三、投影机色彩校正
大视优势：可编程多段式高精度色差补偿
在实际工程中，各台投影机的颜色都会有些差异，边缘融合机能够将不同投影机的颜色按照颜色低匹配标准，校正成同一颜色。

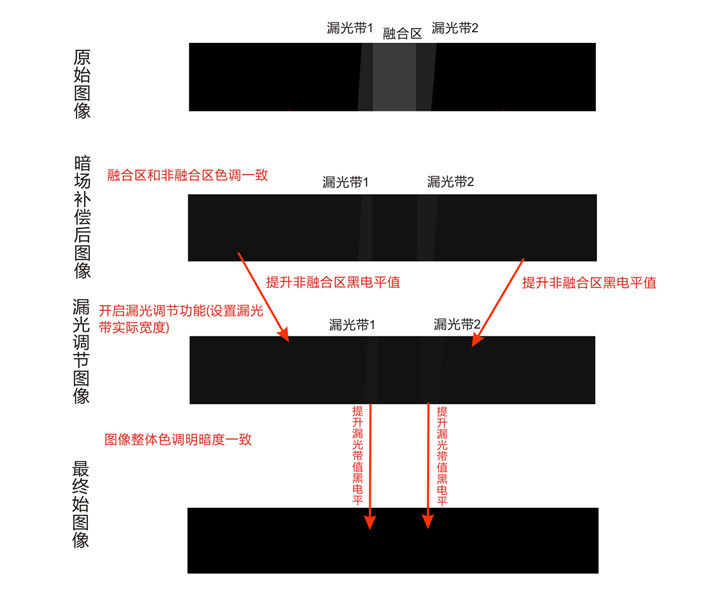

四、暗场/漏光补偿机制
大视优势:独有多区域多阶暗场补偿，异形补偿
在纯黑境下，投影机仍有一部分光线射到投影幕上,使中间出现一个亮带。边缘融合机能提升非叠加部分光强来抵消此亮带使图像画面一致。这时漏光效 应又会影响画质，漏光补偿调节功能就可很好的解决这个问题通过设置漏光带宽度,提升黑电平值,使非融合区\\融合区\\漏光区色调一致从而使漏光部分去除。

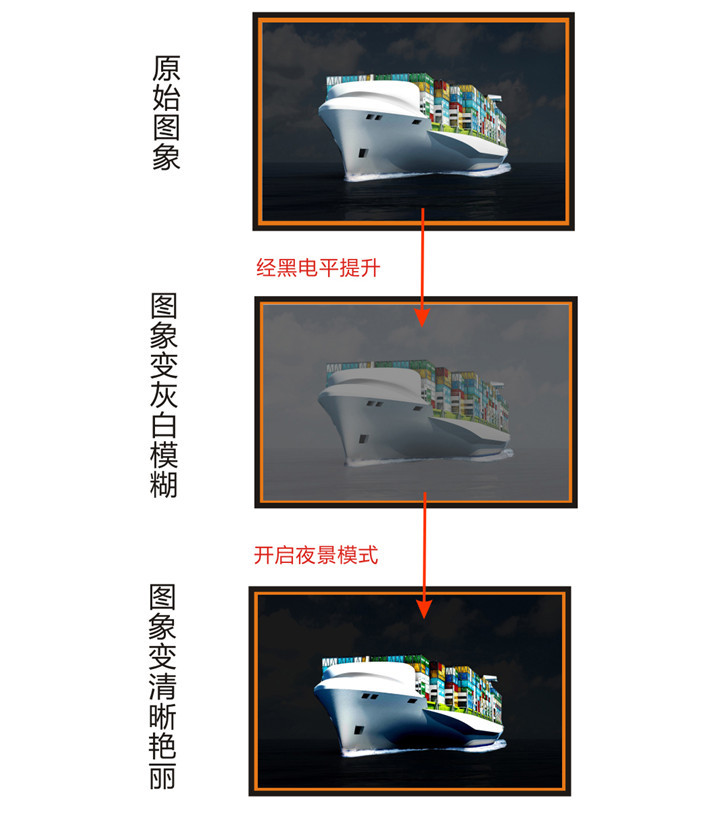

五、全新的夜景模式功能
大视优势:独有高级动态夜景模式
在显示对比度较高的图像时，经暗场补偿,漏光带调节后。会显得灰白模糊。开启夜景模式功能.可提高图像的对比度,使图象色彩艳丽逼真。

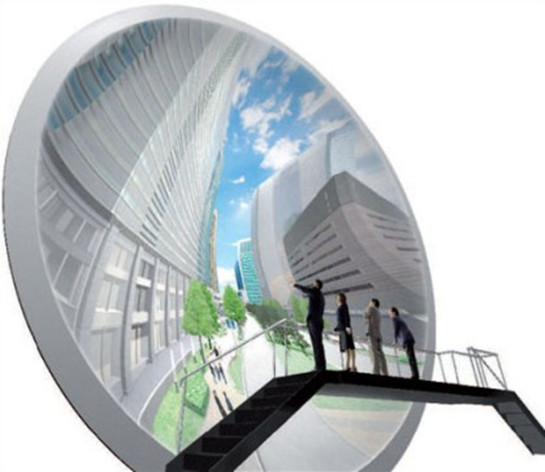

六、功能强大的任意形状几何校正功能
大视优势:高精度任意异形校正，同时支持快速全动模式和高精度网格模式
第二代超亚像素几何校正，高级像素保真控制技术，非线性多滤波器技术和纹理补偿技术，支持弧形，柱形，球形等任意异形投影，支持120Hz几何校正.
七、采用全数字化显示体系，全同步数据处理
大视优势:全数字纯硬件极低处理延迟，独有微妙级绝对同步
边缘融合机采用是单时钟纯硬件数字处理技术，所有信号在同一时钟下处理。根除了信号不同步问题，不会造成图像不流畅，画面被撕裂的现象。
八、采用超高精度图像处理方式
大视优势：内部超高带宽设计，业内唯一支持真120Hz多通道主动立体融合
