多路音频播放板、MP3多模式播放模块、11路-30路放音板、语音提示模块功能说明

型号：GB-039 V1.0

一、11路-30路放音板实物图

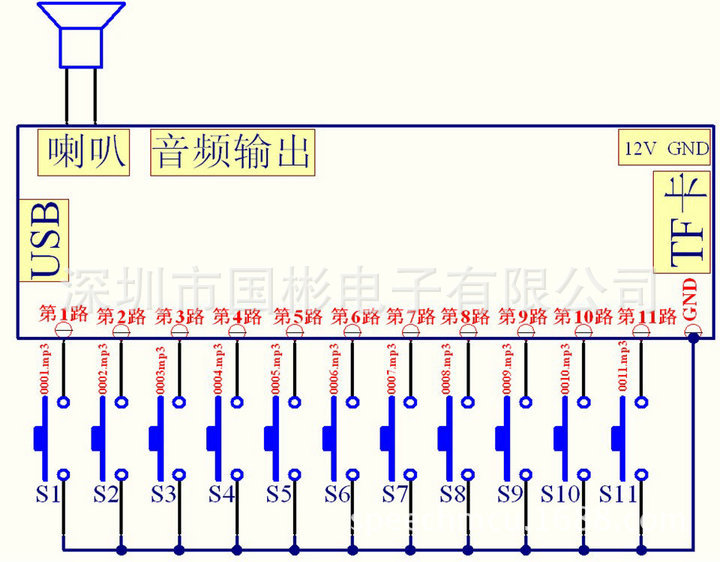

二、接线图

三、基本参数

  供电电压 ：DC9-15V。

  板载内存 ：8M Byte

  TF卡    ：最大支持32G，外接TF卡的优先级高于板载内存。

  USB功能 ：通过USB连接电脑，可以识别内存和TF卡，更新文件

  按键功能 ：11路接口，对地触发对应MP3文件。

  板载功放 ：2W(使用8欧姆喇叭)

  音频输出 ：双声道立体声音频输出，可以外接耳机或功放

  音量调节 ：板载电位器，可以用来调节音量。

  模式选择 ：可以设置四种触发模式

  使用温度 ：-20--75

  尺寸     ：48*60*18mm

四、使用说明

1、     声音文件下载

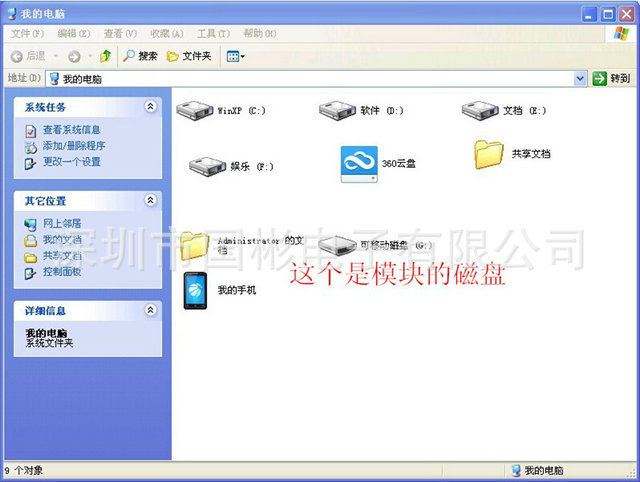

  当需要重新更换声音时，只需要使用一根USB线将本模块和电脑相连接。连接后点击“我的电脑”可以看到新增一个“可移动磁盘”。

  点击“可移动磁盘”，就可以打卡本模块的内存磁盘。

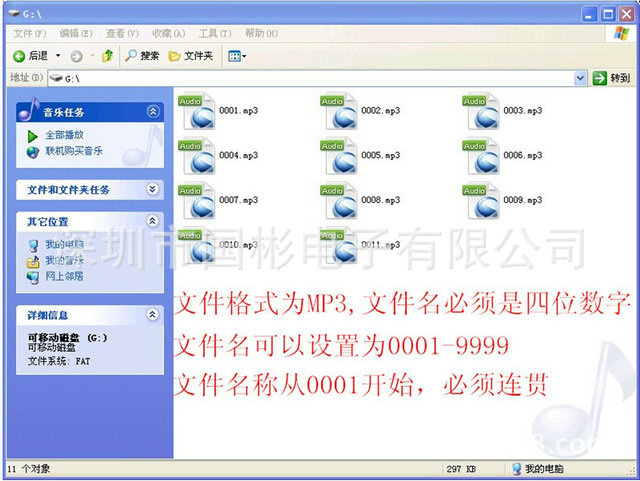

  打开磁盘之后，就可以按照上图规定，存放自己的文件。

2、  控制说明

   必须在上电之前先把模式调好，再上电触发

通过拨码开关来选择工作模式

第一种模式：脉冲可打断：当触发播放声音的时候，可再对地触发打断原有的声音，播放相应的MP3。

设置办法：

   第二种模式：脉冲不可打断：当触发播放声音的时候，不可对地触发打断原有的声音，只能播放完之后才能再次触发。

设置办法：

 第三种模式：电平循环：对地一直触发，一直播放，不对地触发则停止播放。

设置办法：

第四种模式：5*6矩阵：可外接30个按键触发。

设置办法
  如果要播放0001.mp3，只要把第1路与第10路连接，按键按下，播放0001.mp3歌曲。

  如果要播放0015.mp3，只要把第11路与第8路连接，按键按下，播放0015.mp3歌曲。

如图：

五、容量与音质的解释

   很多人会奇怪一个问题：一个4M大小容量的存储器，如何能装11个、甚至是30个MP3文件？下面，我们做出解释及办法如下：

  MP3文件容量大小，主要描述参数是：码率。

   请下载一个【千千静听】软件来查看MP3文件的码率大小。

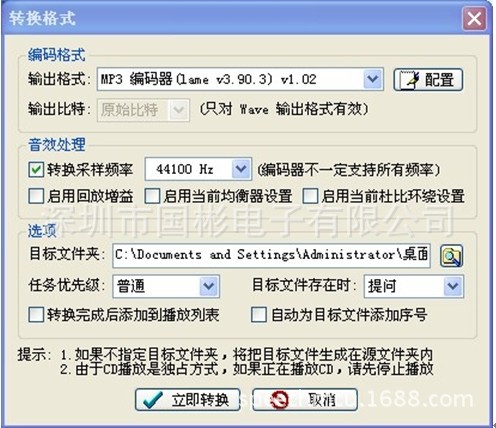

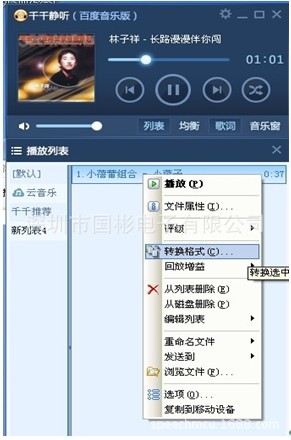

选中一个MP3文件，点击右键，然后点击【转换格式】，出现下图：

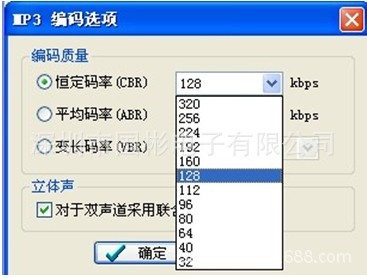

请再点击【配置】，出现下图：

在恒定码率处，点击下拉框，你会发现一个MP3文件，可以有多种码率可供选择，

  码率越高，音质越好，但是文件容量会越大。

  码率越低，音质越差，但是文件容量会越小。

  容量大小与音质是成反比的。

 下表是容量、码率、以及对应的时间长短表格，供参考：

 时间单位：秒。

以上表格时间值，可能会有5%误差，请注意具体实际应用。

五、产品应用

   安防类：语音播放系统插播；安防语音提示；

   讲解类：景区语音讲解；博物馆，展览馆，艺术画廊项目讲解；语音提示：

    公共类：盲人社区导航；

  工业类：工业控制语音指导；
  玩具类：儿童语音玩具；模拟语音音效产品；
  包装类：工艺品包装；礼品包装；
  产品升级：其他需要音频功能的产品升级
