- 产品信息
- 品牌：赣电

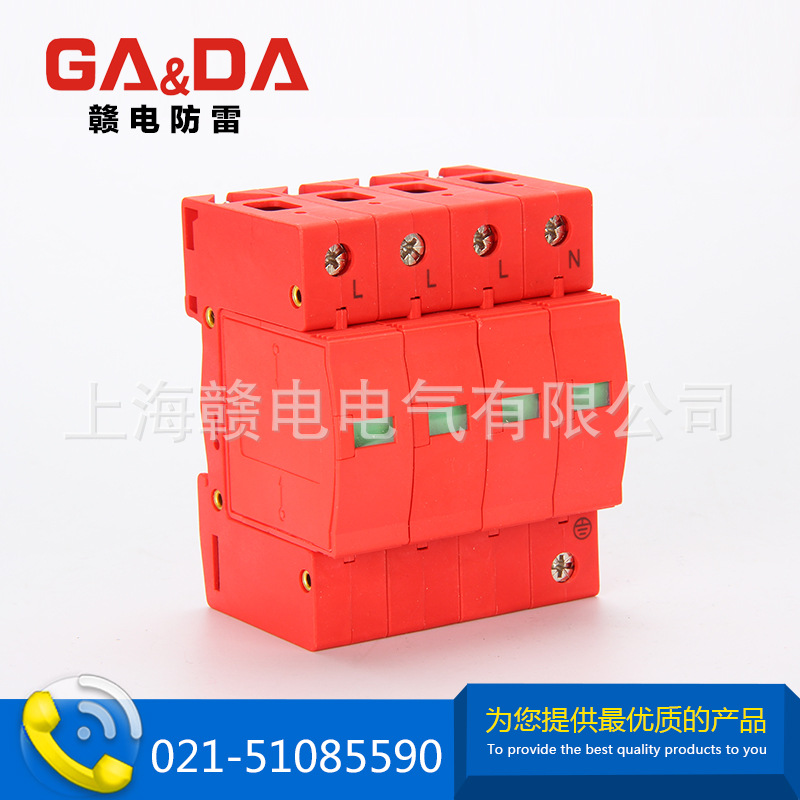

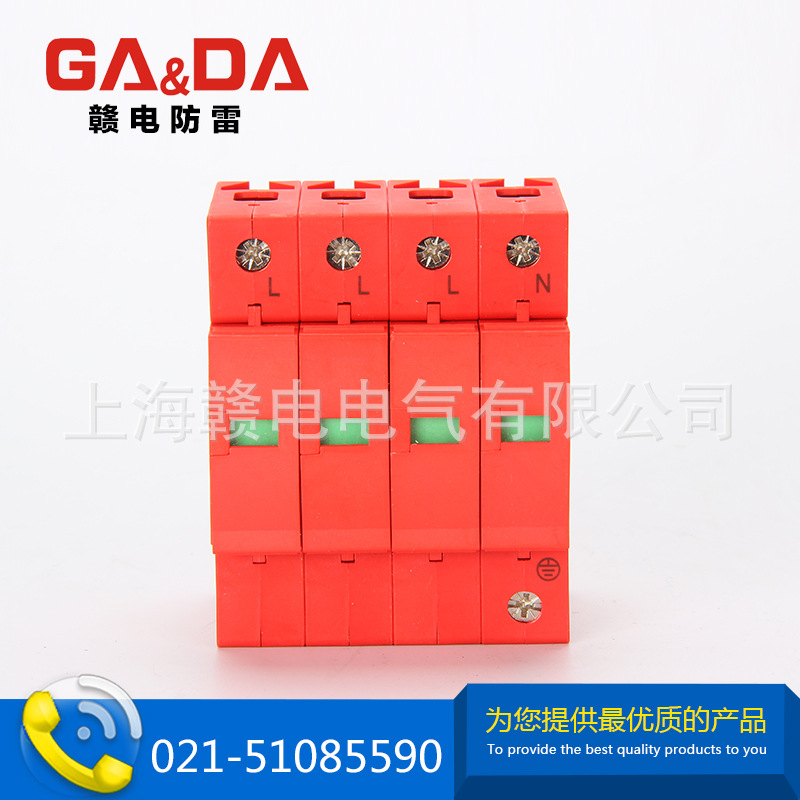

- 名称：浪涌保护器
- 型号：GD1-20-385V-4P
- 产品特点
- 该产品为插拔式低压配电系统的电涌保护器，包括可以更改元件。其限压功能元件由金属氧化物压敏电阻器并联组成。每片压敏电阻器上都有一个独立脱离器，脱离器的工作原理为热脱扣，该功能通过低温焊接点溶化后脱离器金属杆利用自身弹力动作来实现。
浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
⒈放电间隙（又称保护间隙）：
它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。这种放电间隙的两金属棒之间的距离可按需要调整，结构较简单，其缺点是灭弧性能差。改进型的放电间隙为角型间隙，它的灭弧功能较前者为好，它是靠回路的电动力F作用以及热气流的上升作用而使电弧熄灭的。
⒉气体放电管：
它是由相互离开的一对冷阴板封装在充有一定的惰性气体（Ar）的玻璃管或陶瓷管内组成的。为了提高放电管的触发概率，在放电管内还有助触发剂。这种充气放电管有二极型的，也有三极型的，
气体放电管的技术参数主要有：直流放电电压Udc；冲击放电电压Up（一般情况下Up≈（2～3）Udc；工频耐受电流In；冲击耐受电流Ip；绝缘电阻R（>109Ω）；极间电容（1-5PF）
气体放电管可在直流和交流条件下使用，其所选用的直流放电电压Udc分别如下：在直流条件下使用：Udc≥1.8U0（U0为线路正常工作的直流电压）
在交流条件下使用：U dc≥1.44Un（Un为线路正常工作的交流电压有效值）
⒊压敏电阻：
它是以ZnO为主要成分的金属氧化物半导体非线性电阻，当作用在其两端的电压达到一定数值后，电阻对电压十分敏感。它的工作原理相当于多个半导体P-N的串并联。压敏电阻的特点是非线性特性好（I=CUα中的非线性系数α），通流容量大（～2KA/cm2），常态泄漏电流小（10-7～10-6A），残压低（取决于压敏电阻的工作电压和通流容量），对瞬时过电压响应时间快（～10-8s），无续流。
压敏电阻的技术参数主要有：压敏电压（即开关电压）UN，参考电压Ulma；残压Ures；残压比K（K=Ures/UN）；大通流容量Imax；泄漏电流；响应时间。
压敏电阻的使用条件有：压敏电压：UN≥[（√2×1.2）/0.7]U0（U0为工频电源额定电压）
小参考电压：Ulma≥（1.8～2）Uac （直流条件下使用）
Ulma≥（2.2～2.5）Uac（在交流条件下使用，Uac为交流工作电压）
压敏电阻的大参考电压应由被保护电子设备的耐受电压来确定，应使压敏电阻的残压低于被保护电子设备的而损电压水平，即（Ulma）max≤Ub/K，上式中K为残压比，Ub为被保护设备的而损电压。
⒋抑制二极管：
抑制二极管具有箝位限压功能，它是工作在反向击穿区，由于它具有箝位电压低和动作响应快的优点，特别适合用作多级保护电路中的末几级保护元件。抑制二极管在击穿区内的伏安特性可用下式表示：I=CUα，上式中α为非线性系数，对于齐纳二极管α=7～9，在雪崩二极管α=5～7.
抑制二极管的技术参数
击穿电压，它是指在指定反向击穿电流（常为lma）下的击穿电压，这于齐纳二极管额定击穿电压一般在2.9V～4.7V范围内，而雪崩二极管的额定击穿电压常在5.6V～200V范围内。
⑵大箝位电压：它是指管子在通过规定波形的大电流时，其两端出现的高电压。
⑶脉冲功率：它是指在规定的电流波形（如10/1000μs）下，管子两端的大箝位电压与管子中电流等值之积。
⑷反向变位电压：它是指管子在反向泄漏区，其两端所能施加的大电压，在此电压下管子不应击穿。此反向变位电压应明显高于被保护电子系统的高运行电压峰值，也即不能在系统正常运行时处于弱导通状态。
⑸大泄漏电流：它是指在反向变位电压作用下，管子中流过的大反向电流。
⑹响应时间：10-11s
⒌扼流线圈：扼流线圈是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。扼流线圈使用在平衡线路中能有效地抑制共模干扰信号（如雷电干扰），而对线路正常传输的差模信号无影响。
扼流线圈在制作时应满足以下要求
1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
2）当线圈流过瞬时大电流时，磁芯不要出现饱和。
3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。
4）线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。
⒍ 1/4波长短路器
1/4波长短路器是根据雷电波的频谱分析和天馈线的驻波理论所制作的微波信号浪涌保护器，这种保护器中的金属短路棒长度是根据工作信号频率（如900MHZ或1800MHZ）的1/4波长的大小来确定的。此并联的短路棒长度对于该工作信号频率来说，其阻抗无穷大，相当于开路，不影响该信号的传输，但对于雷电波来说，由于雷电能量主要分布在n+KHZ以下，此短路棒对于雷电波阻抗很小，相当于短路，雷电能量级被泄放入地。
由于1/4波长短路棒的直径一般为几毫米，因此耐冲击电流性能好，可达到30KA（8/20μs）以上，而且残压很小，此残压主要是由短路棒的自身电感所引起的，其不足之处是工频带较窄，带宽约为2%～20%左右，另一个缺点是不能对天馈设施加直流偏置，使某些应用受到限制。
联 系 人：匡江华 先生 （总经理办公室 总经理）
电 话：86 021 51085590
移动电话：13587763625
传 真：86 0577 61750825
地 址：中国 上海市金山区 上海金山区
邮 编：200070
公司主页：http://www.lerdw.com
http://gddq2010.1688.com
上海赣电电气有限公司是集研发、生产及销售为一体的专业技术型公司，本公司专业生产G20系列电涌保护器。G20系列电涌保护器符合GB18802.1—2011技术标准，产品已全部通过北京雷电防护装置测试中心测试，并在全国省、市、区气象局备案入网。
公司拥有先进的检测设备。确保产品的安全稳定。8/20波形 160KA兼容10/350波形 50KA 模拟雷电实验室。常规检测设备。压敏电阻检测仪，间隙，放电管检测仪。热稳定测试。雷电在线监控系统
公司现拥有一批高素质的专业设计人员及一系列先进模具加工，生产设备，先进的冲压件生产设备，一流的注塑机生产车间，并专业致力于电涌保护器设计与开发。以精、短的开发周期，精心为客户提供全方位的销前，售中及售后服务体系。
诚信、品牌、管理、创新一直是公司遵守的经营理念，为适应客户对产品的不断增长需求，公司不断研发新技术、新材料、新工艺、新产品、长期与客户紧密合作。
本公司经营范围：高低压电气成套设备、防雷器、控制开关设备、电子产品、塑料制品、电线电缆、仪器仪表、输配电及控制设备销售和高低压电气成套设备（除特种设备）生产加工，销售。
