规格型号：RK-FPS-GC
安装方式：导轨式安装，标准35mm导轨
显示类型：LED数码管
外形尺寸：90*70*60mm

1 　概述
GC系列剩余电流式电气火灾监控装置安装在0. 4kV低压配电系统中，用于检测TN-C- S、TN- S及局部T T系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。产品采用RS485总线进行通讯，可以与其它监控报警器、监控单元或监控 主机联合组成火灾监控系统，可根据用户需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB 14287. 2- 2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》及GB 13955-2005《剩余电流动作保护装置的安装和运行》的标准。

2 　适用环境
工作温度：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：≤95%不结露
海拔高度：≤2500m
污染等级：Ⅲ级，安装类别：Ⅲ级

3 面板说明

4 端子说明

注、电源输入无极性 互感器输入无极性。 通讯及消防联动应按照说明标示连接

温度说明: IO为温度输入数据端 GND为地线端. 数字温度传感器为三线制,使用方法是将其
电源正极和负极两线并在一起接GND端 , 然后将数线段接IO端口。
例如温度传感器为红蓝黄三色,即黄色为数据端,接IO.红色和蓝色并接GND端..如为红黑
蓝三色,则将蓝色接IO端,红色和黑色并接GND端.

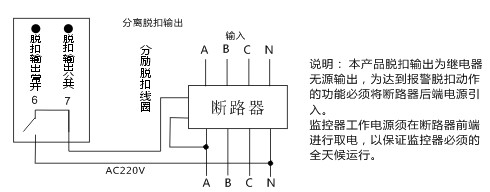

5 分励脱扣器连接示意图

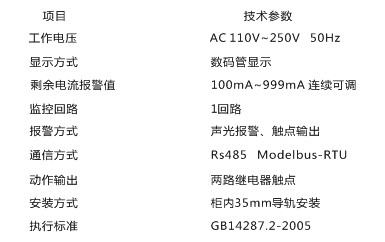

6 主要技术参数

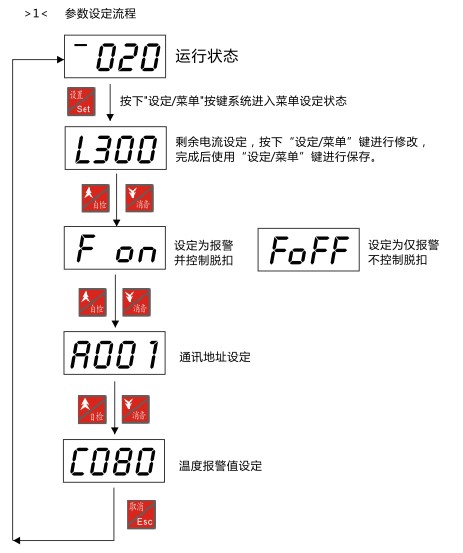

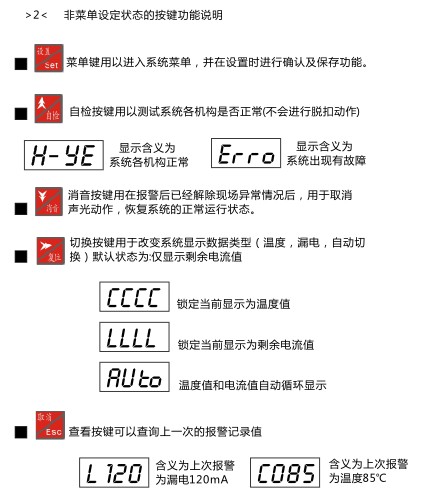

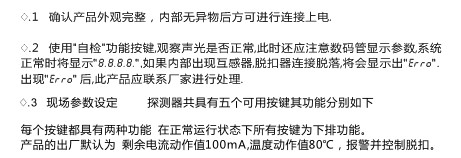

7 基本操作说明

注意事项

1. 严禁私自拆卸本监控器，否则由此引发的一切后果将与本公司无关。
2. 本监控器的使用安装必须要由专业人员进行操作，操作之前务必仔细阅读本说明。
3. 由探测器引发断路器脱扣之后务必排查原因，确认消除之后才能进行合闸操作
4. 务必区分接地线和零线，在监控回路中零线必须穿过互感器。
5. 选用探测器时，应注意探测器上的技术参数是否和实际应用中的要求相符合。
6. 周期性的检查，清楚外壳、散热孔表面的积尘，注意接线端子的连接状态，保持牢靠绝缘。
7. 使用和储存、运输过程中，不得遭受到雨水侵蚀、阳光曝晒、猛烈撞击，以免破坏监控器的稳定性和准确性。
8. 监控器的报警设定值应考虑配电系统及用电设备的正常漏电值。
