JT系列矿用提升绞车

【立井提升】：1.5t
【提升速度】：≤1.48m/s
【容绳】：≤480m
【应用领域】：本产品主要用于煤矿、金属矿、非金属矿等移动式或辅助性的专为升降物料（包括矸石山和向天桥上提升等），本产品严禁用于人员的运输！严禁超速运行！严禁超载运行！严禁停电溜放！严禁双手刹同时制动！

产品技术规格型号

本系列绞车的结构形式为卷筒缠绕式，由机座、电动机、行星启动变速器、传动箱、卷筒装置、手动带式制动装置、电液压推杆制动器安全制动装置、深度指示器和电控系统等组成。
  机座是由槽钢和钢板焊接而成，除电器设备外，其它零件均安装在它的加工面上。
  行星启动变速器内部有三个行星齿轮和一个带制动鼓的大内齿轮，电机轴上的一个小齿轮在三个小行星轮之间，三个小行星轮的构架与传动箱输入轴用花键联接。大内齿轮也可以自由转动。该机构具有重量轻、体积小、速比大、效率高等优点，同时还具有调速功能。
  传动箱内有两个模数相同的正反旋齿轮组成。箱体用HT200铸铁制作。箱体上部开有视孔，可观察齿轮啮合情况，并可从此孔加入润滑油，平时用盖板盖上，盖板上装有通气槽。
  卷筒装置是由主轴、轴承、轴承架、大齿轮和制动支轮支撑、卷筒壳和木衬等组装而成。主轴由45#钢制作，卷筒壳用8mm钢板卷成，用螺栓与两支轮固定后，其接口断续焊接而成在卷筒表面，用螺栓固定一层柳木木衬。钢丝绳头用压板固定在齿轮的副板外侧面上。
  手动带式制动装置由手把操纵刹车杠杆通过连杆、拐臂、叉形连杆和调节螺母，带动用螺栓固定在制动钢带上的刹车带紧抱制动支轮的外圆面，使卷筒制动。
  电液安全制动装置由电力液压推动器和制动架两部分组成。当电动机通电时带动叶轮转动，在活塞内产生压力，在此压力影响下，将油压从活塞上部吸到活塞底部，迫使活塞及固定在活塞上的推杆及上横梁一同上升，从而压缩弹簧，使制动松闸。
  深度指示器由主轴和丝杆上装的一对传动比链轮条连接。丝杆转动带动指针上的螺母水平移动，从而指示出提升的重物在井筒中的位置。
  电控系统配备电控箱、电阻器、主令开关各一套。防爆电器包括：防爆电机、防爆电力液压推动器。

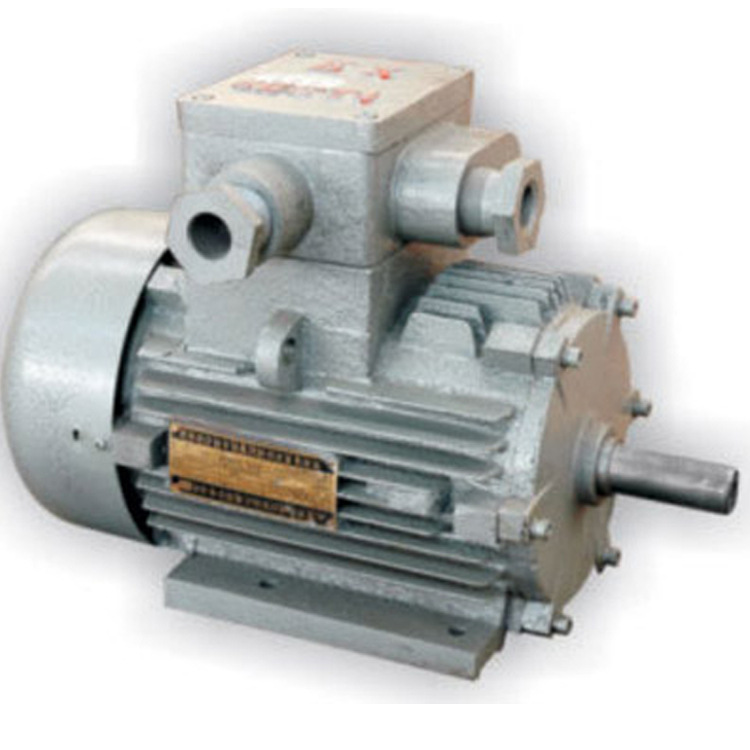

深度指示器和电机
