型号：TES1-12703 额定电压为：12V
额定电流为：3A 产冷量：21.6W
最大温差：65° 外型尺寸：340*40*3.5
体重：约25克 工作特点:一面制冷 一面发热。
正负极：红线正，黑线负
【制冷片好坏的测试】
用小于12V干电池（手机电板或者南孚电池都可），红色线接正极，黑色线接负极，通电2秒钟，用手摸制冷片表面即可感觉的到冷热面，切记通电时间不要超过3秒（在没有散热的情况下，长时间通电容易导致制冷片烧坏）。制冷片在出厂的时候，是经过测试之后才出厂的，当然我们发货人员在发货的时候 也会再测试一遍制冷片的好坏，确保每位亲们收到的货都是完好无损的。但是为了安全起见，快递运送途中的不甚，建议亲们收到货之后，首先检查货有没有破损，然后按照上面的办法测试制冷片的好坏，如果通电后制冷片没有反应，请及时联系客服人员；
【制冷片小常识】
1.红色线接正极，黑色线接负极的情况下：带有印字的一面制冷，背面发热
2.若反接，红色线接负极，黑色线接正极，则带有印字的一面发热，背面制冷
3.如果亲使用的时候是两面交替只用的话，反接时间要有间隔，最起码要等两面温度平和之后，才能反接使用
HOT热销产品:
30mmX30mmTES1-12703 12V 3A
30mmX30mmTES1-12704 12V 4A
30mmX30mmTES1-12705 12V 5A
40mmX40mmTEC1-12702 12V 2A
40mmX40mmTEC1-12703 12V 3A
40mmX40mmTEC1-12704 12V 4A
40mmX40mmTEC1-12705 12V 5A
40mmX40mm TEC1-12706 12V 6A
40mmX40mm TEC1-12707 12V 7A
40mmX40mmTEC1-12708 12V 8A
40mmX40mm TEC1-12709 12V 8A
40mmX40mm TEC1-12710 12V 10A
40mmX40mm TEC1-12712 12V 12A
40mmX40mm TEC1-12715 12V 15A
40mmX40mm TEC1-19906 24V 6A
40mmX40mm TEC1-19912 24V 12A
使用方法:
1、当不知道致冷器的冷热面时，可采用这样的方法，将红线接电源正极，黑线接负极，并可在没有散热条件下，瞬间通电进行试验，即用手触摸致冷器的两个端面，会感到有一面的发热，一面稍有冷感，发热的一面为热面，冷感的一面为冷面。但时间不能超过5秒，否则由于热端温度太高，极易造成器件烧坏。
2、在一般条件下，引线用红色通常表示为正极：通常用黑色表示为负极，这是热电致冷器工作时的接线方法。需致热时．只要改变电流极性即可。致冷工作必须采用开关电源，电源的纹波系数应小于10％。

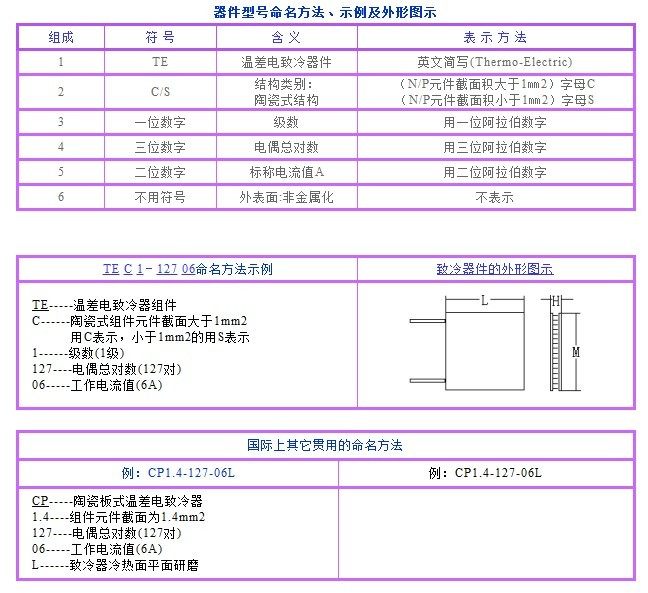

3、致冷器的热电偶对数及极限电压的识别方法，热电偶对数即指P、N结点的数量。例如：致冷器的型号为TEC1-12706，则127为致冷器的热电偶对数，06为允许电流值（单位：A）,致冷器的极限电压≈热电偶对数×0.12，例如： TECI一12703的极限电压V＝127×0.12＝15.2(V)。
4、各种致冷器不论在使用还是在试验中，致冷致热交换时应等冷热面的温度恢复到室温，（一般在15分钟以上）。否则易造成致冷器的损坏。
5、为了延长其寿命，应对致冷组件四周进行密封处理。我们方法有二种，一种是采用硅胶密封；另一种是采环氧树脂密封，密封的目的是使致冷器的热电偶与外界空气完全隔离，起着防湿防潮的作用，并可以延长致冷器的寿命。
6、在安装时，首先将致冷组件的两面擦试干净，并分别在致冷器的冷热面均匀地涂上一层薄薄的导热硅脂。与致冷器相接触的铝散热器或储冷板的表面应平整，并擦试干净，也在其表面均匀地涂上导热硅脂；在安装过程中致冷器的冷面一定要与储冷板接触良好，热面也应与铝散热器的表面充分接触，（如用螺丝紧固，几个螺丝的用力都应均匀，切勿过度或用力不均）。为达到最佳致冷效果，在储冷板和铝散热器之间应用隔热材料填充，其厚度一般在25-30mm为宜。
7、用户在没有专用仪器的情况下，判断致冷器的合格与否，主要是测试其电阻。可以使用数据电桥或带有补偿的电阻表，测量致冷器的电阻。用万用表测试致冷组件静态电阻不准确，只可供参考。
【关于制冷量】
一般我们所说的制冷片的功率指的是耗电量，而不是制冷量，现在的制冷片的制冷效率一般在60%左右，也就是能效比0.6左右，很低的（压缩机的热泵至少2.0以上）。以100瓦为例：100瓦的制冷片一般也就能产生60瓦左右的制冷量（每秒大约可以从冷面吸收60焦尔左右的热量）而热面所产生的热量是非常大的，除了100瓦的功耗所产生的热量还有60瓦左右的从冷面吸收的热量总共大约160瓦左右，冷热面的温度相差比较悬殊.
【关于电流问题】
我们所说的最大电流是在最大电压和最好散热情况下的电流，比如TEC1-12706T125的半导体制冷片，一般在12V工作电压的带动下，电流一般在4A多一点，如果在最大电压15V的情况下那就会有所增加可以达到5A培多点，还有在热面散热不好的情况下电流也会有所下降，特别是大点功率的制冷片这种现象比较突出，比如是最大电流12A的半导体的制冷片实际使用的时候那可能就只有10不到点的电流。
【关于电源问题】
直流电，制冷片的功耗是相当大的，所以对电源的要求是比较高的，如果要驱动最大电流6安培制冷片的话那电源的也必须选择输出最大电流大于等于6A的电源，否则会损坏到你的电源，一般电脑电源有输出12V12A的接口，再大的话需要购买更大的开关电源。
【关于制冷效果】
和热面的散热效果有很大关系，热面的散热效果不好冷面温度就很难降下来，由于热面温度较高，所以散热一定要做好才行。一般60W以上功率的制冷片热面是可以使用CPU散热器进行散热的，再大功率的那就需要更大更强劲的散热系统了，可以采用超大的铝合金或铜制散热器，甚至水冷
制冷片怕摔怕磕，所以一定要轻拿轻放
